Каменная облицовка должна выступать от края опоры не более чем на 1/3 толщины облицовки.

Пролеты перемычек из стальных прокатных уголков, служащих опорой облицовки над проемами, должны определяться расчетом.

Стальные уголки должны быть защищены от коррозии.

Для защиты каменной облицовки от намокания должны использоваться водоотводящие фартуки, которые могут быть открытого типа (из материалов, устойчивых к непосредственному атмосферному воздействию) и закрытого типа (располагаемые в толще конструкции и менее подверженные указанному воздействию). Кроме того, в облицовочной кладке должны предусматриваться дренажные отверстия.

Материалы для изготовления фартуков выбираются по табл. 4.39.

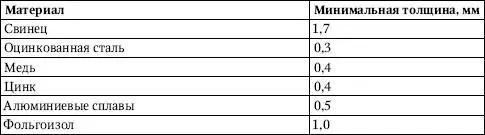

Таблица 4.39.Материалы для изготовления водоотводящих фартуков

На фартук, изготовленный из алюминиевых сплавов, соприкасающийся с каменной кладкой или бетоном (раствором), следует нанести эффективное изолирующее покрытие или проложить между ним и кладкой (бетоном, раствором) водонепроницаемую пленку. Детали для крепления фартука должны обладать коррозионной стойкостью, а металл, из которого они изготовлены, должен быть совместим с металлом фартука: эти изделия не должны быть подвержены электрохимической коррозии.

В фартуке, составленном из нескольких полос материала, стыки полос должны выполняться водонепроницаемыми.

Фартуки в каменной облицовке стен следует устанавливать:

♦ под наружными каменными подоконниками-отливами (рис. 4.34);

♦ под дренажными отверстиями (рис. 4.35);

♦ над оконными или дверными проемами в наружных стенах, если расстояние по вертикали между верхом оконной или дверной коробки и нижним краем карниза (свеса крыши) – более 1/4 размера горизонтального выноса карниза.

Фартуки под наружными отливами окон и над оконными (дверными) проемами в стенах с каменной облицовкой следует размещать от наружной поверхности облицовки вглубь конструкции и отгибать вверх за отлив окна или за перемычку, поддерживающую часть облицовки над проемом.

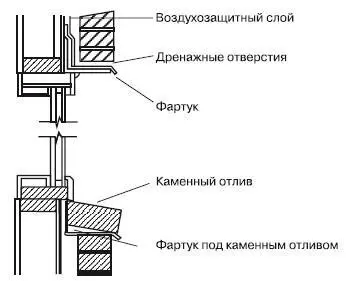

Рис. 4.34.Установка фартука под каменным отливом

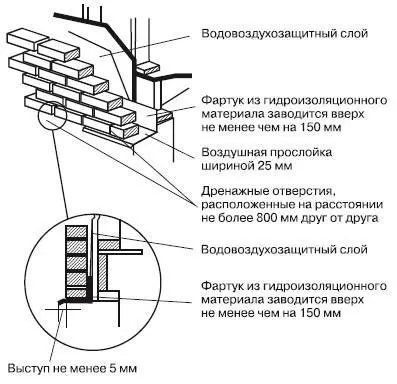

Рис. 4.35.Фартук под дренажными отверстиями каменной облицовки

Фартук под оконными отливами можно не устанавливать, если на нижней поверхности отливов предусмотрен капельник глубиной 10 мм на расстоянии не менее 25 мм от наружной поверхности стены.

Фартук под дренажным отверстием в каменной облицовке каркасной стены должен быть установлен таким образом, чтобы один его конец выступал не менее чем на 5 мм за наружную поверхность опоры облицовки. Другой конец заводится вглубь конструкции и заворачивается на высоту 150мм за облицовку в воздушную прослойку между нею и каркасом стены.

В стене каркасной конструкции, в которой устраивается водовоздухозащитный слой или наружная защитная обшивка каркаса, отогнутую вверх часть фартука следует заводить за этот слой или обшивку.

Дренажные отверстия должны располагаться с шагом не более 800 мм и обеспечивать сообщение с наружным воздухом нижних зон воздушных прослоек, расположенных между кирпичной облицовкой и каркасными стенами.

Места сопряжения оконных и дверных коробок с каменной кладкой должны быть загерметизированы.

При кладке каменной облицовки необходимо следить за тем, чтобы упавший в воздушную прослойку раствор не образовывал мостиков между облицовкой и обшивкой стен, поскольку это позволит просочившейся воде проникать внутрь помещений.

Настоящий раздел содержит правила выполнения наружных облицовок стен из пиломатериалов, фанеры, плитных и листовых материалов на основе древесины, асбестоцементных плиток или листов, асбестоцементной кровельной плитки, алюминия, стали. Защита наружных стен от попадания в них дождевой воды и снега наряду с облицовкой обеспечивается водоотводящими фартуками, устройством в необходимых случаях воздушных прослоек, герметизацией сопряжений элементов стен.

Облицовка из древесных материалов для предотвращения ее увлажнения во время дождя должна располагаться так, чтобы расстояние от низа облицовки до поверхности спланированного грунта было не менее 200 мм, а расстояние от низа облицовки до отделанной поверхности примыкающей к стене крыши– не менее 50 мм.

Наружная изоляционная облицовка из кровельных плиток и рубероида должна быть вентилируемой, для чего за облицовкой предусматривается воздушная прослойка шириной не менее 10 мм.

Водоотводящие фартуки могут быть изготовлены из различных материалов с учетом специальных требований к их толщине (табл. 4.40).

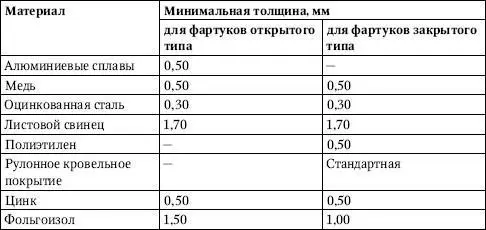

Таблица 4.40.Материалы для изготовления водоотводящих фартуков и требования к их толщине

Фартуки следует устанавливать в каждом горизонтальном сопряжении элементов наружной облицовки двух различных видов, кроме тех мест, где верхние элементы облицовки перекрывают внахлестку нижние элементы. Водоотводящие фартуки надлежит устанавливать также над оконными и дверными проемами, если расстояние по вертикали между верхом оконной или дверной коробки и нижним краем карниза (свеса крыши) – более 1/4 размера горизонтального выноса карниза (рис. 4.36).

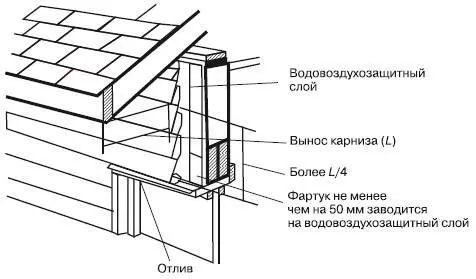

Рис. 4.36.Фартук над оконным (дверным) проемом

Если установка фартука над оконными и дверными проемами не предусмотрена, наружные поверхности оконных (дверных) коробок, выступающие из стены, должны быть обработаны неотверждающимся герметиком.

Фартук внутри стены должен быть загнут вверх за наружную защитную обшивку каркаса не менее чем на 50 мм, а на внешней стороне стены иметь свес, служащий капельником.

Герметизация должна производиться там, где необходимо предотвратить проникание атмосферной влаги в конструкцию, в том числе между облицовкой или штукатуркой и примыкающими дверными (оконными) коробками, включая подоконники (отливы), если только такие сопряжения не защищены конструктивно от проникания дождевой воды. Герметизации подлежат также вертикальные сопряжения между различными облицовочными материалами, если они не устроены внахлест.
