Подвесы крепятся к стропилам на самонарезающих винтах (глубина – пять диаметров винта, не менее 24 мм).

Металлические профили или бруски каркаса выравниваются на подвесах в одном уровне и закрепляются с помощью винтов.

Гипсоволокнистые листы крепятся к выровненному каркасу самонарезающими винтами с зазором между торцевыми кромками 5–7 мм на вставке из металлического профиля или деревянного бруска.

Продольные стыки с фальцевой кромкой (ФК) делаются без зазора.

Сборка коммуникационных шахт осуществляется в следующем порядке:

♦ разметка положения ограждения шахты на полу, стене и потолке;

♦ установка и закрепление элементов каркаса к полу, стенам и потолку;

♦ обшивка каркаса гипсоволокнистыми листами и закрепление их винтами;

♦ заделка стыков между листами обшивки;

♦ устройство ревизионного люка;

♦ отделка поверхности обшивки.

Устройство сборного основания под покрытие пола должно производиться после окончания всех работ и испытаний.

Гипсоволокнистые листы и готовые элементы пола при устройстве сборного основания пола должны иметь равномерную влажность, для чего их следует выдержать в течение 1–2 дней в помещении.

Сначала необходимо выполнить разметку уровня сборного пола по всему периметру помещения. По несущей части перекрытия должен быть уложен слой пароизоляции. По периметру помещения необходимо установить кромочную ленту.

Неровное основание выравнивается с помощью керамзитовой засыпки.

Монтаж элементов пола ведется справа налево рядами от стены с дверным проемом. У готовых элементов по ла фальцы в соединениях обрезаются. Каждый новый ряд начинается с укладки отрезанной части от последнего элемента предыдущего ряда. Перед укладкой готового элемента на фальцы сопрягаемых с ним уложенных элементов наносится клей. По мере укладки элементов производится скрепление фальцев соседних элементов самонарезающими винтами с шагом 300 мм.

При работе с малоформатными ГВЛВ укладка листов первого слоя осуществляется с зазором в стыках не более 1 мм. Укладка ведется от стены с дверным проемом.

Отдельно под каждый лист второго слоя наносится клей. Укладка листов второго слоя осуществляется без зазоров в стыках. Разбежка стыков при этом должна составлять не менее 250 мм.

По мере укладки листов второго слоя их крепят к листам первого слоя самонарезающими винтами с шагом не более 250 мм. На один лист должно приходиться не менее 20 винтов.

При толщине засыпки 60-100 мм укладывается третий слой из крупноформатных гипсоволокнистых листов. Плоскость листа должна перекрывать стыки листов или элементов нижележащего ряда.

В местах дверных проемов под покрытие пола укладывается в один уровень со слоем засыпки подкладка из влагостойкой фанеры или антисептированной доски толщиной не менее 18 мм. Длина подкладки должна быть на 300 мм больше ширины проема. Подкладка укладывается так, чтобы ее середина располагалась по оси проема. Уложенные элементы пола или листы крепятся к подкладке самонарезающими винтами длиной не менее 25 мм с шагом 150 мм.

Стыки между элементами пола или малоформатными ГВЛВ заделываются шпатлевкой и шлифуются.

Крепление навесных нагрузок осуществляется с учетом определенных правил.

Способ крепления навесного оборудования или предметов интерьера зависит от величины распределенной погонной горизонтальной нагрузки (g). Эта нагрузка должна быть не более 150 кгс/м. Способы крепления предусмотрены для трех величин нагрузок: до 35 кгс/м; от 36 до 70 кгс/м; от 71 до 150 кгс/м.

♦ Нагрузка g < 35 кгс/м. Легкие грузы массой не более 35 кг навешиваются на гипсоволокнистые листы с помощью крючков или дюбелей различных типов (рис. 5.41).

Рис. 5.41.Типы крюков для навески грузов

Крепление предметов массой до 35 кг на метр по длине стены может выполняться в любой точке перегородки или облицовки с помощью анкерных изделий, дюбелей. Возможность применения крепления определяется его несущей способностью (табл. 5.17) и типом перегородки.

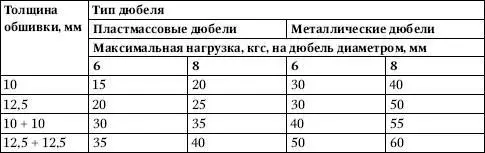

Таблица 5.17.Основания выбора толщины обшивки

♦ Нагрузка 35 < g < 70 кгс/м. Грузы массой от 35 до 70 кг на 1 м длины стены могут быть подвешены на любую часть стены, если общая толщина слоев гипсоволокнистых листов не менее 18 мм.

Для определения максимальной нагрузки на дюбель используется следующая формула (рис. 5.42):

где F – максимальная нагрузка (на упругое растяжение) на дюбель, кгс; B – максимальная масса шкафа, кг; e – удаление центра тяжести от стены, см; n – число креплений при помощи дюбелей, шт.; a – опорное плечо, см.

Рис. 5.42.Определение максимальной нагрузки на дюбель

♦ Нагрузка 70 < g < 150 кгс/м. Для крепления грузов массой от 70 до 150 кг на 1 м длины применяются закладные детали (из профиля ПС) или траверсы, которые устанавливаются междустойками каркаса и крепятся к ним в процессе монтажа. Рекомендуется использовать универсальную деревянную траверсу (рис. 5.43).

Рис. 5.43.Универсальная деревянная траверса

Для крепления грузов к обшивке подвесного потолка применяются разжимные дюбели.

При установке электрического оборудования не допускается сквозное сверление обшивки. Сверление следует производить только на толщину обшивки. Для этого рекомендуется использовать дрель с ограничителем.

При приемке работ по устройству перегородок, облицовок и потолков следует проверять отсутствие трещин, отбитых углов, а также устойчивость конструкций.

В местах соединений шпатлевка должна быть уложена без разрывов по всему контуру соединения на всю глубину стыка.

Обшивки гипсоволокнистых листов не должны быть зыбкими; при простукивании не должны появляться трещины.
