Юрий Казаков - Универсальный справочник прораба. Современная стройка в России от А до Я

Заделанные стыки должны быть незаметны.

Требования к готовым обшивкам из гипсоволокнистых листов приведены в табл. 5.18.

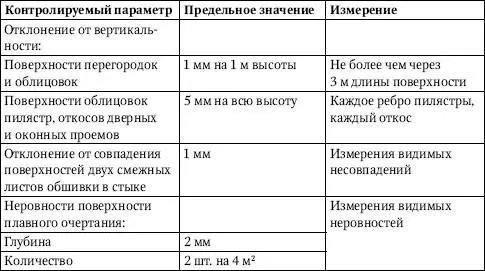

Таблица 5.18.Требования к готовым обшивкам из гипсоволокнистых листов

Работы по изоляции и кровле допускается проводить при температуре от +60 до -30 °C.

Основные этапы работ – заделка швов между сборными плитами и устройство температурно-усадочных швов, монтаж закладных элементов, оштукатуривание каменных стен.

При подготовке изоляционных составов необходимо придерживаться норм, приведенных в табл. 6.1.

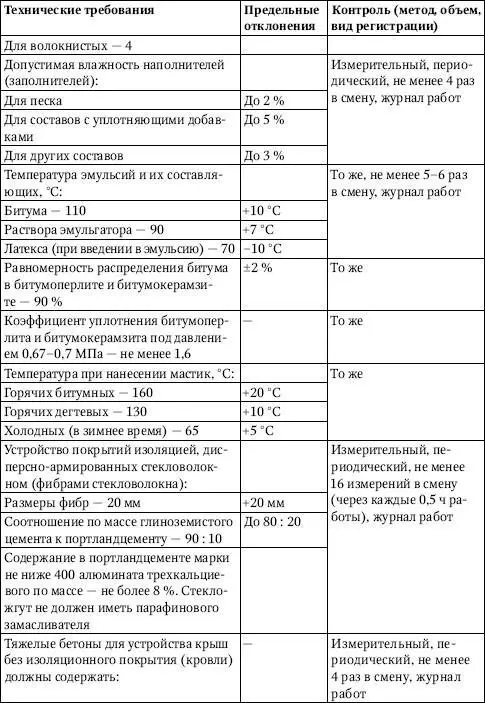

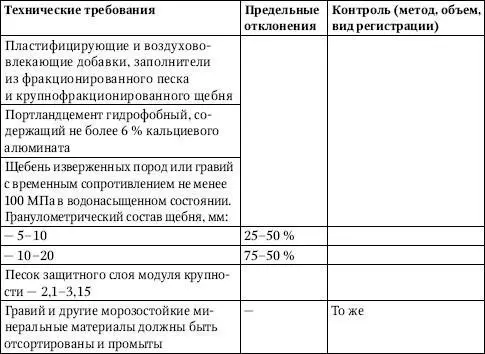

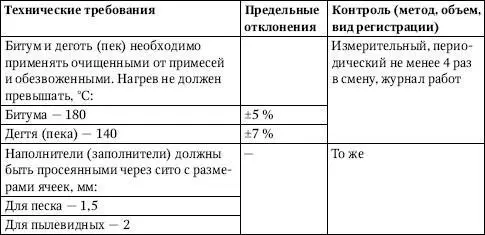

Таблица 6.1.Технические требования к изоляционным составам и их проверка при работах по изоляции и кровле

Перед нанесением грунтовки и изоляции с оснований должна быть удалена пыль. Выравнивающие стяжки следует устраивать захватками шириной 2–3 м по направляющим с разравниванием и уплотнением поверхности. Грунтовка поверхности перед нанесением составов должна быть сплошной. Огрунтовку стяжек из цементно-песчаных растворов следует выполнять через 4 ч после укладки.

При подготовке поверхности основания необходимо соблюдать требования, приведенные в табл. 6.2.

Таблица 6.2.Требования к подготовке поверхности основания

Влажность основания перед нанесением грунтовки должна быть не более величин, указанных в табл. 6.3 (см. раздел «Использование рулонных материалов в изоляции и кровле»).

Металлические поверхности трубопроводов, оборудования и крепежные элементы, подлежащие изоляции, очищаются от ржавчины.

Изоляцию смонтированных оборудования и трубопроводов следует проводить после их закрепления. Теплоизоляцию оборудования и трубопроводов в труднодоступных местах необходимо выполнять до монтажа.

Рулонные изоляционные материалы при низких температурах необходимо в течение 20 ч отогреть до +15 °C и доставить к месту укладки в утепленной таре.

При изоляции крыш из крупноразмерных панелей с заводским кровельным ковром заделка стыков панелей крыши и их оклейка проводятся после проверки изоляции смонтированных панелей.

Кровельный и гидроизоляционный ковры из рулонных материалов с заводским мастичным слоем необходимо наклеивать на огрунтованное основание методом расплавления мастичного слоя материала без применения приклеивающих мастик. Расплавление мастичного слоя проводится одновременно с раскладкой полотнищ (температура расплавленной мастики – 140–160 °C). Каждый уложенный слой кровли необходимо прикатать катком до уклад ки последующего.

Рулонные материалы перед наклейкой следует укладывать с учетом нахлестки при наклейке.

Если применяются клеящие составы, то горячие мастики наносятся на огрунтованное основание перед наклейкой полотнищ, а клеи – заблаговременно. Также следует соблюдать технологические перерывы, обеспечивающие прочное сцепление приклеивающих составов с основанием.

При работе с кровлей полотнища рулонных материалов допускается наклеивать двумя способами:

♦ в направлении от понижения к повышению с расположением полотнищ по длине перпендикулярно стоку воды – при уклонах крыш до 15 %;

♦ в направлении стока – при уклонах крыш более 15 %.

Перекрестная наклейка полотнищ изоляции и кровли запрещается. При наклейке полотнища изоляции и кровли следует укладывать внахлестку на 100 мм (70 мм по ширине полотнищ нижних слоев кровли крыш с уклоном более 1,5 %).

Стеклоткань при работе с изоляцией или кровлей необходимо расстилать равномерно сразу после нанесения горячей мастики и покрывать слоем мастики толщиной не менее 2 мм. Последующие слои следует укладывать после остывания мастики нижнего слоя.

На выступах крыши кровельный ковер следует поднимать до верха бортика стяжки и приклеивать мастикой с прошпатлевкой верхних горизонтальных швов.

Наклейка полотнищ кровельного ковра вдоль ската крыши производится следующим образом: верхняя часть полотнища нижнего слоя перекрывает противоположный скат на 1 м. Мастика наносится под раскатываемый рулон тремя полосами по 8-10 см. При наклейке поперек ската крыши верхняя часть полотнища каждого слоя, укладываемого на коньке, должна перекрывать противоположный скат крыши на 25 см и приклеиваться на сплошном слое.

При работе с гравийным покрытием горячую мастику на кровельный ковер необходимо наносить сплошным слоем.

При работе с рулонной изоляцией и кровлей следует соблюдать требования, указанные в табл. 6.3.

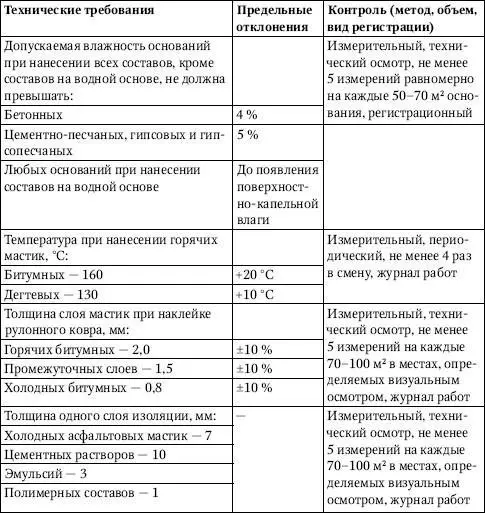

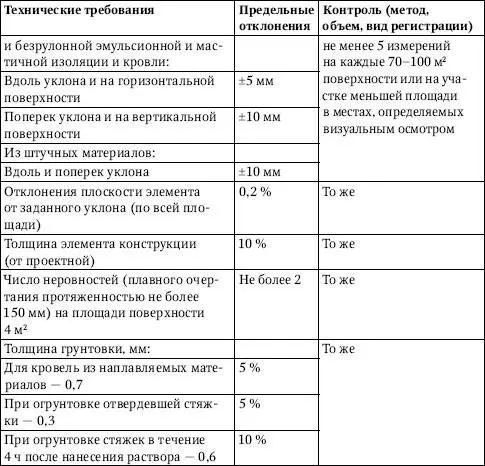

Таблица 6.3.Требования к работе с рулонной изоляцией и кровлей

Каждый слой изоляционного ковра следует наносить равномерно после отвердения грунтовки или нижнего слоя. Составы наносятся агрегатами высок ого давления, а при работе с холодными асфальтовыми эмульсионными мастиками – агрегатами с винтовыми насосами (механического действия), с прочностью сцепления покрытия с основанием не менее 0,4 МПа. При работе с эмульсионно-мастичными составами, армированными фибрами стекловолокна, нанесение этих составов выполняется агрегатами, обеспечивающими получение одинаковых фибр, равномерное распределение и плотность изоляции.

При проведении изоляции и кровли из полимерных и эмульсионно-мастичных составов необходимо соблюдать требования, приведенные в табл. 6.3.

Битумоперлит, битумокерамзит, цементные растворы и горячие асфальтовые смеси при уклоне поверхности до 25 % необходимо укладывать по маячным рейкам полосами шириной 2–6 м слоями равномерной толщины.
