Владимир Фетисов - Беспилотная авиация: терминология, классификация, современное состояние

На рис. 1.68 показаны примеры БПЛА, относящихся к категориям Мини и Микро. В примерах указаны страна и фирма-производитель и модель аппарата. В этих категориях встречаются аппараты с самыми различными принципами полета: самолетного, вертолетного типов, с гибким и машущим крылом, аэростатические. В категории Мини особую подгруппу составляют БПЛА аэростатического типа (Mini – Lighter-than-Air), т.к. формально их масса обычно не превышает 150 кг, но по объему они резко выделяются среди остальных. Категория Нано-БПЛА появилась в последние годы в связи с успехами создания сверхлегких (‹ 25 г) аппаратов (в т.ч. насекомоподобных – энтомоптеров).

Рис. 1.68. Примеры БПЛА, относящихся к категориям Мини и Микро (источник иллюстрации: [55])

БПЛА категорий Close Range и Short Range очень многочисленны (рис. 1.69). Типичные применения – разведка и корректировка огня артиллерии, постановка радиопомех Для самолетных аппаратов этой категории обычным способом запуска является запуск с катапульты.

Категория БПЛА MR (Medium Range) представлена аппаратами самолетного, вертолетного типов или их гибридами (рис. 1.70).. В добавление к задачам мониторинга, на них часто возлагают задачи ретрансляции радиосигналов для обеспечения связью наземных и воздушных объектов в радиусе порядка 200 км.

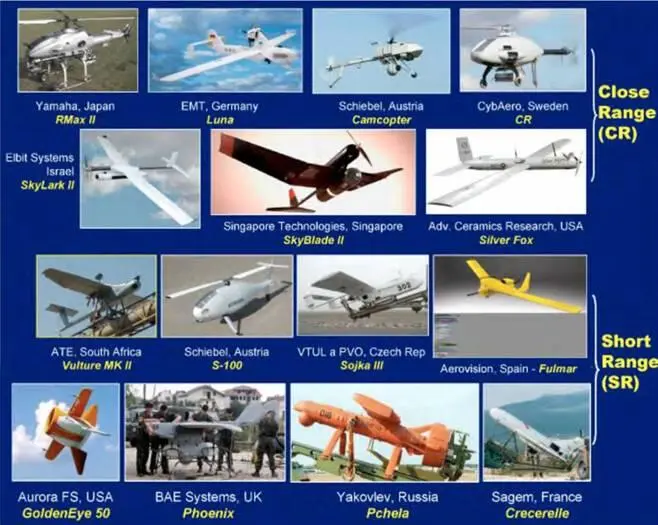

Рис. 1.69. Примеры БПЛА, относящихся к категориям Close Range и Short Range (источник иллюстрации: [55])

Рис. 1.70. Примеры БПЛА, относящихся к категории Medium Range (источник иллюстрации: [55])

От аппаратов предыдущей группы их отличает более мощная силовая установка, улучшенные аэродинамические характеристики и более сложная система управления.

В категории MRE (рис. 1.71) уже редко встречаются аппараты вертолетного типа, – она представлена в основном беспилотными самолетами. Их особенностью, как правило, являются особые аэродинамические параметры конструкции, способствующие экономичности полета.

Рис. 1.71. Примеры БПЛА, относящихся к категории MRE (источник иллюстрации: [55])

Отличительной особенностью категории БПЛА LADP (рис. 1.72) является высокая скорость аппаратов, предназначенных для быстрого проникновения в глубь территории противника. Основными функциями являются разведка и целеуказание. В качестве силовых установок используются реактивные двигатели.

Рис. 1.72. Примеры БПЛА, относящихся к категории LADP (источник иллюстрации: [55])

Аппараты группы LALE (рис. 1.73) предназначены для длительных полетов с целью разведки, видеосъемки, метеорологических и экологических наблюдений. Скорость полета составляет порядка 100-150 км/ч. Они отличаются небольшой массой и экономичной силовой установкой.

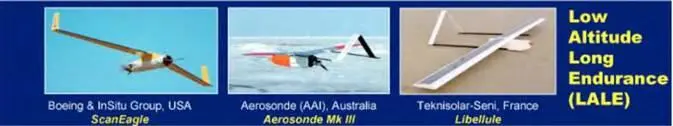

Рис. 1.73. Примеры БПЛА, относящихся к категории LALE (источник иллюстрации: [55])

БПЛА из категории MALE (рис. 1.74) занимают промежуточное положение между тактическими и стратегическим БПЛА. Обычно это многоцелевые аппараты. Кроме обычных функций разведки, наблюдения, наведения на цель, радиоретрансляторов, они могут нести на борту оружие (как правило, в виде высокоточных ракет), выполнять транспортные задачи (сброс или принятие груза в установленном месте).

БПЛА класса HALE (рис. 1.75) предназначены для выполнения стратегических задач. Наиболее известным в этой категории является американский аппарат Global Hawk. Как правило, в таких БПЛА совмещают разведывательные и ударные функции. Все фазы полета (включая взлет и посадку на ВПП) они могут выполнять в автоматическом режиме. Аппараты HALE невоенного назначения выполняют функции наблюдения, фотосъемки, ретрансляции сигналов и мониторинга атмосферы. Для обеспечения большой длительности полетов и экономичности аппарата энергетическую установку часто реализуют в виде электрической системы на основе электродвигателей, аккумуляторов и солнечных батарей.

Кроме HALE к стратегическим также относят БПЛА класса UCAV (Unmanned Combat Aerial Vehicle) (рис. 1.76). В России БПЛА этого класса называют беспилотными боевыми самолетами (ББС). ББС – это ударно-разведывательный БПЛА, который представляет собой беспилотный разведчик, способный одновременно вести разведку, поиск целей и их поражение.

Рис. 1.74. Примеры БПЛА, относящихся к категории MALE (источник иллюстрации: [55])

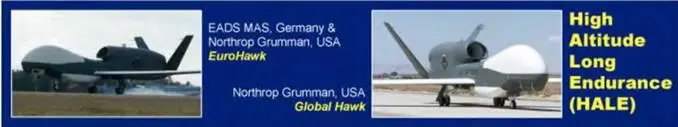

Рис. 1.75. Примеры БПЛА, относящихся к категории HALE (источник иллюстрации: [55])

Для этого аппарат несет высокоточное ударное вооружение. Характерными примерами таких машин являются американские аппараты Predator MQ-1B и Reaper MQ-9. ББС – это уже реальная боевая единица. Фактически он представляет собой беспилотный истребитель или штурмовик. Не случайно такие летательные аппараты предлагали делать на основе серийных пилотируемых самолетов, в частности, истребителей Lockheed Martin F-16 или штурмовиков Fairchild А-10. В настоящее время в России и за рубежом ведутся работы по целому ряду проектов ББС и их демонстрационных прототипов [56]. Так в России начаты работы по созданию ББС, базой для которого послужит новый истребитель пятого поколения ПАК-ФА Т-50 [57].

Современные ББС, кроме ракетного вооружения, отличаются наличием сложных радионавигационных систем, радиолокаторов (обычно на базе АФАР – активных фазированных антенных решёток), высокоэффективных средств наблюдения и передачи данных. Технология "стелс", которая используется в пилотипруемых истребителях новых поколений и обеспечивает незаметность самолета для радаров противника, в ББС также используется, но в очень ограниченных объемах. Их живучесть обеспечивается более простыми методами – малыми размерами, соответствующей компоновкой, низким уровнем шума и камуфляжной окраской. Многие модели ББС предназначены для палубного базирования.

Рис. 1.76. Примеры БПЛА, относящихся к категории UCAV (источник иллюстрации: [55])
