Владимир Фетисов - Беспилотная авиация: терминология, классификация, современное состояние

Узкоспециализированные категории Lethal и Decoys относятся исключительно к военным применениям. Иногда их не включают в классификацию, размещая модели аппаратов по вышеописанным категориям в соответствии с их взлетной массой и полетными параметрами.

БПЛА класса Lethal совмещают в себе функции разведывательного БПЛА и самонаводящейся бомбы или ракеты. При необходимости аппарат направляется на выбранный объект и уничтожает его. Существуют специальные модификации для разных целей: противотанковые, противорадарные, противокорабельные и др. Запуск таких аппаратов может производиться как с земли, так и с борта морского или воздушного судна (обычно с помощью катапульты или реактивного ускорителя).

БПЛА категории Decoys представляют собой летающие мишени, предназначенные для дезориентации наступательных средств противника, выполнения отвлекающих маневров с целью оценки реакции противника, а также для тренинга своего личного состава и испытаний авиатехники, ракет и радиоэлектронных средств.

Категории стратосферных (Strato) и сверхстратосферных (Exo Strato) аппаратов пока относятся не к производимым, а разрабатываемым аппаратам [58, 59]. Их назначением является длительное (в т.ч. непрерывное) наблюдение за поверхностью земли и состоянием атмосферы, ретрансляция сигналов. В некоторых областях применения такие БПЛА, видимо, будут способны составить конкуренцию орбитальным космическим аппаратам, а в некоторых проектах предполагается их совместное использование.

Количество существующих в мире разработок БПЛА весьма неравномерно распределено по указанным категориям. По данным [60] оно выглядит следующим образом (рис. 1.77).

Как видно из диаграммы, лидером по количеству разработок является категория Mini. Это вполне объяснимо, т.к. бурный прогресс в этом классе аппаратов обусловлен совпадением сразу нескольких благоприятных факторов. Во-первых, это относительная простота их эксплуатации и доступность (в том числе по стоимости) для большого числа конечных потребителей. Во- вторых, эти аппараты подходят для выполнения самых разнообразных задач, причем не только в военной области, но и в гражданских, и именно спрос на аппараты гражданского применения в основном стимулировал их разработки в последние годы. И в третьих, в последнее десятилетие созрели все необходимые условия для разработок и начала производства именно таких аппаратов – относительно небольших по массе и габаритам, но способных выполнять довольно серьезные задачи. К числу таких созревших предпосылок можно отнести: достижения в области микросистемной техники (в частности, появление гироскопов и акселерометров в микроминиатюрном исполнении), широкое внедрение систем глобального позиционирования (таких как GPS), появление других необходимых элементов для комплектования мини-БПЛА: эффективных видеокамер, бесколлекторных электродвигателей и соответствующих драйверов, энергоемких литий-полимерных аккумуляторов и др.

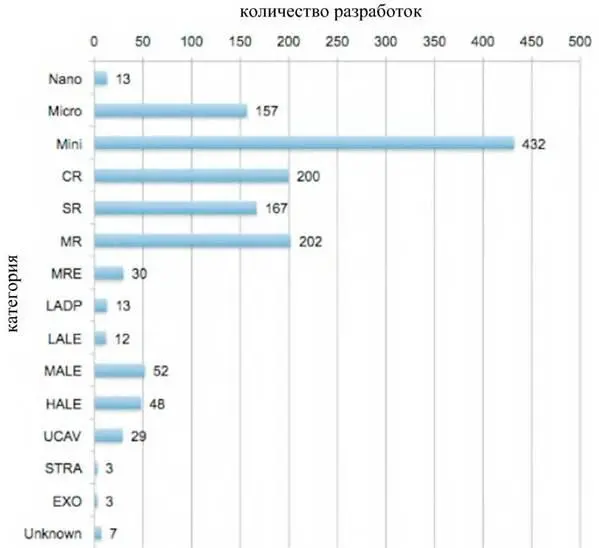

Рис. 1.77. Распределение разработок БПЛА по категориям

Российская классификация отличается от предложенной UVS International по ряду параметров – некоторые классы зарубежной классификации отсутствуют в РФ, лёгкие БПЛА в России имеют значительно большую дальность и т. д. Согласно российской классификации, которая ориентирована преимущественно пока только на военное назначение аппаратов [61], БПЛА можно систематизировать следующим образом:

Микро- и мини-БПЛА ближнего радиуса действия – взлётная масса до 5 кг, дальность действия до 25-40 км;

Лёгкие БПЛА малого радиуса действия – взлётная масса 5- 50 кг, дальность действия 10-70 км;

Лёгкие БПЛА среднего радиуса действия – взлётная масса 50-100 кг, дальность действия 70-150 (250) км;

Средние БПЛА – взлётная масса 100-300 кг, дальность действия 150-1000 км;

Средне-тяжёлые БПЛА – взлётная масса 300-500 кг, дальность действия 70-300 км;

Тяжёлые БПЛА среднего радиуса действия – взлётная масса более 500 кг, дальность действия 70-300 км;

Тяжёлые БПЛА большой продолжительности полёта – взлётная масса более 1500 кг, дальность действия около 1500 км;

Беспилотные боевые самолёты – взлётная масса более 500 кг, дальностью около 1500 км.

В документах AUVSI [55, 62] упоминаются термины ОРА (Optionally Piloted Aircraft) и CM A (Converted Manned Aircraft). Они не относятся к вышеприведенной классификации, а просто указывают на морфологические особенности разработки: первый из терминов обозначает опционально пилотируемый ЛА (т.е. разработанный специально с таким расчетом, что может пилотироваться как летчиком, так и дистанционно), а второй – адаптированный ЛА (т.е. ранее созданный пилотируемый Л А, преобразованный в беспилотный). В эти группы Л А попадают достаточно тяжелые аппараты самолетного, вертолетного типа, а также некоторые модели аппаратов с мягким крылом и аэростатические. Примеры приведены на рис. 1.78.

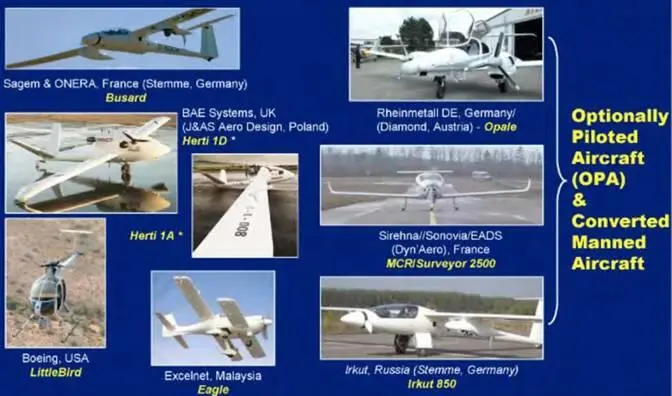

Рис. 1.78. Примеры опционально пилотируемых БПЛА (источник иллюстрации: [55])

Во многих классификациях по назначению БПЛА разделяют на военные и гражданские. Однако, видимо, более логичным является подразделение [63], в котором БПЛА подразделяются вначале по укрупненным сферам использования, а именно – для научных целей и для прикладных целей; последние же подразделяются на БПЛА для военного и гражданского применения (рис. 1.79).

В научной сфере БПЛА используются для получения новых знаний, причем не имеет значения то, из какой области эти знания и где они потом будут применены. Это могут быть испытания новой техники (в т.ч. новых принципов полета) или наблюдения за природными явлениями.

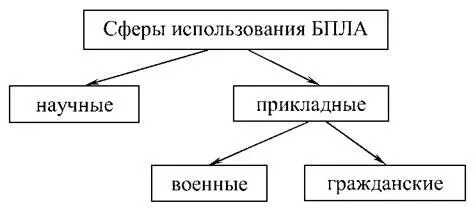

Рис. 1.79. Укрупненное представление сфер применения БПЛА

Прикладная же область использования БПЛА представляет собой два основных направления – военное и гражданское.

Военные БПЛА по функциональному назначению можно классифицировать следующим образом [64] :

– наблюдательные (могут использоваться, в частности, для корректировки огня на поле боя);

– разведывательные;

– ударные (для ударов по наземным целям посредством ракетного вооружения;

– разведывательно-ударные;

– бомбардировочные;

– истребительные (для уничтожения воздушных целей);
