Владимир Фетисов - Беспилотная авиация: терминология, классификация, современное состояние

Интересны гибридные концепты, в которых объединяются, как правило, аэростатическая и аэродинамическая подъемные силы. Обычные дирижабли иногда обозначают в англоязычных источниках как LTA (Lighter Than Air – легче воздуха). Гибридные аппараты несколько тяжелее воздуха, поэтому обозначаются как НТА (Heavier Than Air). Обычно они представляют собой гибрид дирижабля и самолета. Пример – аппарат Dynalifter DL-100 американской фирмы Ohio Airships (рис. 1.64). Для взлета и посадки аппарату нужна ВПП, однако это окупается очевидными достоинствами по сравнению с обычными дирижаблями: простота взлета и посадки без необходимости иметь специальные персонал и приспособления, устойчивость к ветровым нагрузкам, в том числе при нахождении на земле. В то же время сохраняется, как у всех дирижаблей, способность летать на очень низких скоростях при малых энергетических затратах [49].

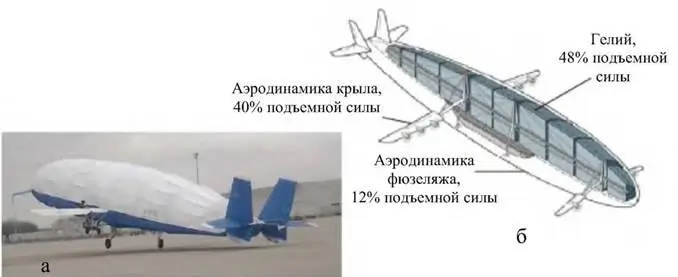

Рис. 1.64. Гибридный аппарат Dynalifter DL-100 (США, 2012): а – взлет; б – распределение подъемной силы

В России несколько лет назад был разработан гибрид дирижабля, самолета, вертолета, а также судна на воздушной подушке (СВП) (рис. 1.65). Этот уникальный проект Сибирского научно- исследовательского института авиации (СибНИИА) и ОАО "Тюменьэкотранс" был назван "БАРС" (Безаэродромный с Аэростатической Разгрузкой Самолет) [50]. Создателям БАРСа удалось в этом аппарате исключить недостатки дирижабля, самолета, вертолета и СВП, но сохранив их положительные качества. Так, например, были исключены такие недостатки: у дирижабля – парусность, необходимость иметь сложную систему обслуживания; у самолета – необходимость иметь аэродром; у вертолета – небольшую дальность и дороговизну перевозок. Применение же элементов СВП и несущего винта вертолета позволило обеспечить безаэродромность базирования и эксплуатацию с любой ровной поверхности (воды, болота, снега, грунта). Сохранение элементов самолета (несущие поверхности) и дирижабля (подъемный газ) позволило получить большую грузоподъемность, дальность и высокую экономичность перевозок. Грузоподъемность аппарата может достигать 500 тонн, крейсерская скорость – до 300 км/ч, а дальность полета составляет 3350-4500 км.

Рис. 1.65. Макет гибридного аппарата БАРС (Россия, 2012)

Среди серийно производимых беспилотных гибридов на базе дирижаблей стоит выделить интересную разработку итальянской фирмы Nimbus, которая представляет собой своеобразную комбинацию дирижабля и дельтаплана [51] (рис. 1.66). Очевидные достоинства аппарата: легкость, экономичность, способность летать на низких скоростях, бесшумность, простота транспортировки, низкая стоимость (в т.ч. обслуживания). Недостаток – невозможность работы при сильном ветре.

Рис. 1.66. Гибрид дирижабля и дельтаплана компании Nimbus (Италия, 2013)

Одним из самых успешных проектов в области разработки гибридных аппаратов, использующих одновременно аэростатический и аэродинамический принципы создания подъемной силы, является аппарат Р-791 американской компании Lockheed Martin [52] (рис. 1.67). Он разрабатывается как в пилотируемом, так и в беспилотном вариантах. Первый полёт прототипа этого воздушного судна состоялся в январе 2006 г. Для взлёта аппарату необходима взлётная полоса. В дирижабле Р-791 решена проблема надёжной посадки дирижабля – для этой цели используются 4 воздушные подушки-присоски. Аппарат обладает большой грузоподъёмностью – в новых моделях дирижаблей заложена возможность перемещения грузов массой до 1000 тонн (проект "Морж" (Walrus)).

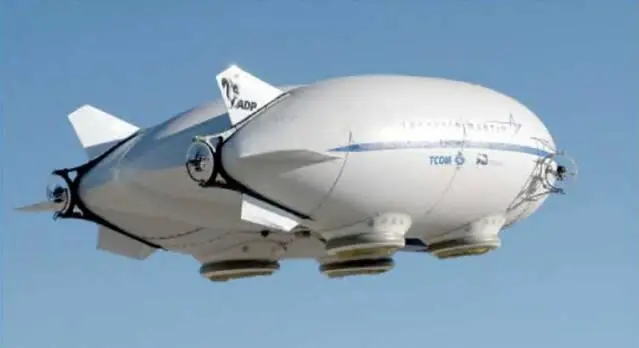

Рис. 1.67. Гибридный аппарат компании Lockheed Martin (США, 2010)

Кроме принципа полета, для классификации БПЛА может быть использовано большое количество объективных критериев: взлетная масса, дальность, высота и продолжительность полета, размеры аппарата и т.д. [53].

Международной ассоциацией по беспилотным системам AUVSI (Association for Unmanned Vehicle Systems International, до 2004 она называлась Европейской ассоциацией по беспилотным системам – EURO UVS) была предложена универсальная классификация БПЛА, которая объединяет многие из названных критериев [9, 11, 54, 55]. В табл. 1.4 показана эта классификация с приведением англоязычных эквивалентов категорий и аббревиатур.

Приведенная классификация распространяется как на уже существующие, так и на перспективные разрабатываемые БПЛА. В основном эта классификация сложилась к 2000 г., но с тех пор много раз пересматривалась. Ее и сейчас нельзя считать устоявшейся. Кроме того, многие особые типы аппаратов с нестандартными комбинациями параметров трудно отнести к какому-либо определенному классу. В некоторых версиях этой классификации специфичные для военного применения классы UCAV, Lethal и Decoys выделяют в отдельную группу БПЛА. Есть также тенденция, в связи с быстрорастущим числом гражданских применений БПЛА, вообще не подразделять БПЛА на стратегические и тактические.
