СССР ещё в 70-е – 80-е годы был одним из лидеров по производству БПЛА. Одних только аппаратов Ту-143 было выпущено около 950 экземпляров. А в 1988 году в беспилотном режиме выполнил космический полёт космический корабль "Буран".

БПЛА-разведчик Ла-17Р начал разрабатываться в 1959 году. Разработчик – ОКБ Лавочкина. Его основу составил разработанный ранее радиоуправляемый беспилотный самолет-мишень ЛА-17. Запуски этих мишеней осуществлялись с бомбардировщика ТУ-4. Практически они были одноразовыми, т.к. ресурс двигателя РД-900 составлял 40 мин.

Разработка и испытания разведывательного БПЛА Ла-17Р (рис.3.1) завершились в 1963 г. Они показали, что машина, летая на высоте до 900 м, способна осуществлять фоторазведку объектов, находящихся на удалении 50-60 км от стартовой позиции, а с высоты 7000 м – объектов на удалении до 200 км. Скорость полета составляла 680 – 885 км/ч.

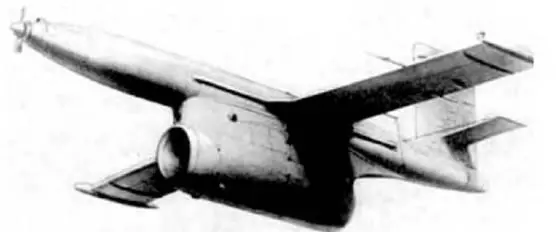

Рис. 3.1. Беспилотный самолет-разведчик Ла-17Р в полете

Геометрические харктеристики:

– размах крыла 7.5 м;

– длина 8.98 м;

– высота 2.98 м.

Вес пустого аппарата составлял 3100 кг.

В 1963 году серийный завод № 475 изготовил 20 разведчиков Jla-17P. Машина состояла на вооружении до начала 1970-х годов, случаев ее применения в боевой обстановке не известно.

БПЛА Ла-17Р создан по нормальной аэродинамической схеме и представляет собой цельнометаллический среднеплан с прямоугольными в плане крылом и оперением. Фюзеляж самолета состоял из трех отсеков. В носовом размещались электрогенератор с приводом от небольшого двухлопастного вентилятора, вращаемого набегающим потоком воздуха, и разведывательная аппаратура. Центральный отсек представлял собой топливный бак, в торцы которого были встроены шарообразные воздушные баллоны. В хвостовом отсеке располагались агрегаты электро- и радиооборудования и автопилот АП-118 (позднее АП-122), регулирующий подачу воздуха из баллонов к пневмоприводам рулей и элеронов. Двигатель размещался в мотогондоле под центральным отсеком фюзеляжа. БПЛА оснащался маршевым двигателем РД-9БКР. Кроме того, под крылом у бортов фюзеляжа монтировались два пороховых ускорителя, которые после старта автоматически сбрасывались (рис.3.2).

Рис. 3.2. БПЛА Ла-17Р с твердотопливными ускорителями

Для предполетной подготовки и запуска Jla-17P использовали стартовую установку СУТР-1, созданную на базе лафета зенитного орудия С-60 (рис.3.3). Установка могла буксироваться тягачом типа КрАЗ-255. Запуск осуществлялся с помощью двух твердотопливных стартовых ускорителей ПРД-98.

Рис. 3.3. БПЛА Ла-17Р на мобильной стартовой установке СУТР-1

На завершающем этапе полета маршевый двигатель выключался, и машина производила приземление с помощью парашюта на выбранный участок местности [1].

В конце 50-х годов в связи с нарастанием угрозы ядерного удара со стороны США руководство СССР приняло решение создать систему дальней беспилотной фото- и радиоразведки под шифром "Ястреб" (постановление Совета министров П900-376 от 16.08.1960).

Ответственным за решение этой задачи определили ОКБ Туполева. КБ поручалось на основе созданного опытного беспилотного самолета Ту-121 спроектировать дальний беспилотный разведчик. БПЛА должен был быть оборудован аппаратурой фото- и радиоразведки, системами привода в заданную точку и спасения полученных разведывательных материалов. Дополнительно КБ поручалось проработать возможность многоразового использования всего беспилотного ЛА. Новый беспилотный самолет-разведчик получил в КБ обозначение "Самолет И123К (Ту-123)" или ДБР-1 (дальний беспилотный разведчик).

Ту-123 – цельнометаллический моноплан нормальной аэродинамической схемы с треугольным крылом (рис.3.4). Крыло "Ястреба" не имело механизации и каких-либо рулевых поверхностей, его внутренние объемы не использовались. Снизу-сзади на консолях крыла крепились антенны аппаратуры радиоуправления. Хвостовое оперение состояло из трех цельноповоротных рулевых поверхностей, ориентированных под углом 120° друг к другу и установленных на специальных наплывах, в которых размещались электрические рулевые машинки с водяным охлаждением. Фюзеляж состоял из шести секций. В носовой части размещалась разведывательная аппаратура массой 2800 кг. Носовая часть выполнялась спасаемой (на парашюте). Она соединялась с хвостовой частью четырьмя пневмозамками.

Перед пуском БПЛА в автопилот вводилась заранее рассчитанная программа полета. После старта разведчик летел в автоматическом режиме. На завершающем этапе полета самолет управлялся, как правило, в ручном режиме. Это позволяло точнее вывести аппарат в район посадки. Над выбранным местом подавались радиокоманды на выключение маршевого двигателя и выпуск тормозного парашюта.

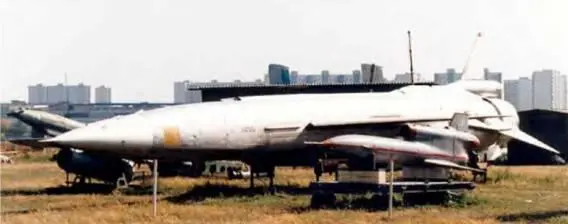

Рис. 3.4. Сохранившийся экземпляр Ту-123

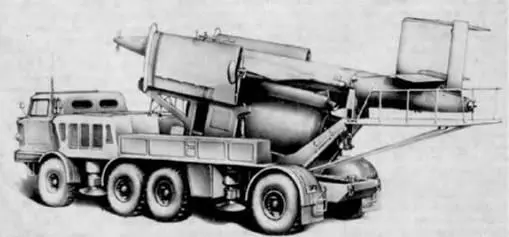

Предполетная подготовка и запуск ДБР-1 производились на стартовой установке СУРД-1, которая могла буксироваться тягачом MA3-537 (рис.3.5). Перед пуском самолет поднимался в стартовое положение под углом 12 градусов к горизонту. Включался маршевый двигатель и выводился на максимальный, а затем на форсажный режим работы. Самолет при этом удерживался на установке единственным специальным болтом. Далее командир стартового расчета производил пуск. Одновременно срабатывали оба пороховых ускорителя, и аппарат, срезая спецболт, сходил с установки. Через несколько секунд после старта отработавшие ускорители отстреливались.

При посадке после выпуска тормозного парашюта производилось отделение от самолета носовой части, выпуск ее посадочных опор и основного парашюта, обеспечивающих безопасное приземление этого отсека. Хвостовая часть самолета опускалась на землю на тормозном парашюте с большой вертикальной скоростью и при ударе о землю деформировалась так, что повторно быть использована не могла.
