Владимир Фетисов - Беспилотная авиация: терминология, классификация, современное состояние

Комплекс тактической разведки "Рейс" был разработан и испытан в кратчайшие сроки. В декабре 1970 года состоялся первый успешный полет БПЛА Ту-143. Испытания закончились в 1976 году, после чего комплекс "Рейс" был принят на вооружение Советской Армии. Серийное производство комплекса началось еще в ходе государственных испытаний. В 1973 году на авиазаводе в г. Кумертау (Башкирия) была запущена в серийное производство опытная партия в 10 штук БПЛА Ту-143, а вскоре началось полномасштабное производство комплекса. Всего до окончания серии в 1989 году, было выпущено 950 разведывательных БПЛА Ту-143.

Конструкция БПЛА Ту-143 во многом повторяла конструкцию Ту-141. Фюзеляж был разбит на четыре отсека: Ф-1, Ф-2, Ф-3 и Ф-4. Носовой отсек Ф-1, представлявший из себя съемную конструкцию, был полностью сменяемым (контейнер с фотоаппаратурой или контейнер с телевизионным оборудованием), а также предусматривал замену отдельных блоков. Отсек выполнялся из стеклопластика и имел фотолюк для объективов соответствующей аппаратуры. Отсек Ф-2 служил для размещения бортовой аппаратуры управления и системы электроснабжения. Отсек Ф-3 служил для размещения топливного бака, внутри которого проходил канал воздухопровода от воздухозаборника к двигателю, топливного насоса, топливного аккумулятора, противоперегрузочного устройства и гидронасоса. Внутри отсека устанавливался маршевый двигатель типа ТРЗ-117 с коробкой агрегатов. Отсек фюзеляжа Ф-4 являлся гондолой двигателя, в верхней части переходящей в парашютный контейнер и вертикальное оперение. В парашютном контейнере находился посадочный парашют, а в его сбрасываемом коке – тормозной парашют. Под фюзеляжем находился стартовый твердотопливный ускоритель типа СПРД-251. Посадочное устройство состояло из трехопорного шасси пяточного типа, выпускаемого при посадке. Передняя опора убиралась в отсек Ф-2, две основные опоры – внутрь консолей крыла. Поступательная горизонтальная скорость гасилась с помощью тормозного парашюта, вертикальная посадочная – с помощью посадочного парашюта и тормозного твердотопливного двигателя, срабатывавшего по касанию крыльевых щупов тормозной системы.

Организационно части, оснащенные комплексом "Рейс", представляли из себя эскадрильи, на вооружение каждой из которых было 12 разведывательных БПЛА Ту-143, четыре пусковые установки, а также имелись средства подготовки, обеспечения старта, посадки и эвакуации разведчиков, командный пункт, узлы связи, пункт обработки и дешифрирования развединформации, технико-эксплуатационная часть, где хранились самолеты- разведчики последующих стартов. Основные средства комплекса были мобильны и перебрасывались с помощью штатных транспортных средств эскадрильи (рис.3.9-3.12).

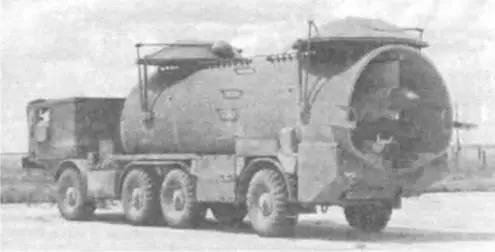

Рис. 3.9. БПЛА Ту-143 на пусковой установке

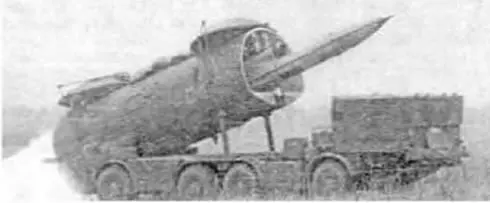

Рис. 3.10. Старт БПЛА Ту-143

Новый комплекс был быстро освоен в войсках и получил высокую оценку как надежное, высокоэффективное средство тактической разведки. Комплекс "Рейс" убедительно показал существенные преимущества в сравнении с пилотируемыми средствами тактической разведки, оснащенными аналогичной аппаратурой. Важным преимуществом разведывательного БПЛА Ту-143 как носителя разведывательного оборудования было наличие навигационно-пилотажного комплекса, обеспечивавшего более точный выход на участок разведки в сравнении с пилотируемыми тактическими самолетами-разведчиками ВВС того периода (МиГ-21Р, Як-28Р). Особенно это было важно при решении задач по нескольким участкам разведки за один полет и при близком расположении их друг от друга по разным направлениям. Строгая стабилизация разведывательного БПЛА Ту-143 на участках разведки, необходимый температурный режим в приборном отсеке в условиях полета обеспечивали оптимальные условия работы разведывательной аппаратуры и получение информации высокого качества. Аэрофотоаппаратура, устанавливавшаяся на разведчике, позволяла с высоты 500 м и при скорости 950 км/ч распознавать предметы на земле в габаритах от 20 см и выше. Комплекс хорошо себя зарекомендовал в условиях применения в горной местности при стартах и посадках на площадках на высотах до 2000 м над уровнем моря и при облетах горных массивов высотой до 5000 м. При использовании в горных районах комплекс "Рейс" становился практически неуязвимым для средств ПВО противника, что делало его прекрасным средством ведения боевых операций в условиях горных районов кавказского и азиатского театров военных действий, а также над горными районами Европы. Комплекс "Рейс" поставлялся на экспорт в Чехословакию, Румынию и Сирию, где принял участие в боевых действиях во время Ливанского конфликта в начале 80-х годов. В Чехословакию комплексы "Рейс" поступили в 1984 году, там было сформировано две эскадрильи.

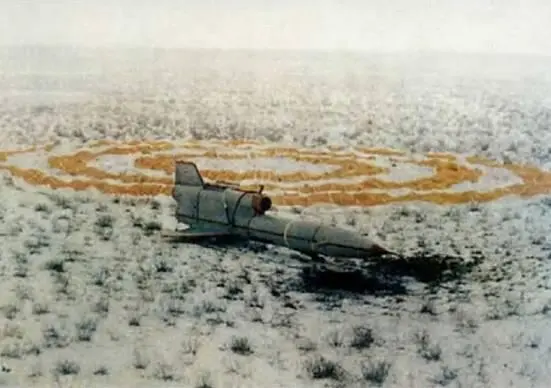

Рис. 3.11. БПЛА Ту-143 после посадки

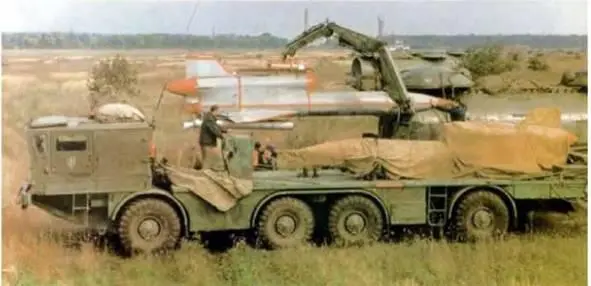

Рис. 3.12. БПЛА Ту-143 на транспортной машине

Основные характеристики Ту-143:

– размах крыла: 2,24 м;

– длина: 8,06 м;

– высота: 1,545 м;

– максимальный взлетный вес: 1230 кг;

– крейсерская скорость: 950 км/ч;

– максимальный радиус действия: 80 км;

– минимальная операционная высота полета: 200 м;

– максимальная операционная высота полета: 1000 м;

– максимальная продолжительность полета: 0,25 ч;

– тип двигателя: турбореактивный ТРЗ-117;

– тяга двигателя: 640 кгс.

В конце 70-х годов, после поступления в войска комплекса Рейс", встал вопрос о его модернизации с целью повышения его эффективности. Перед ОКБ Туполева была поставлена задача по оснащению самолета-разведчика новыми средствами и типами разведывательного оборудования, имевшими более высокие характеристики разрешения, введение систем, дающих возможность вести разведывательные действия в ночных условиях. Были выставлены требования по улучшению летно-тактических данных, в частности, по дальности полета. По наземному комплексу требовалось сократить состав обслуживающего персонала, количество технических средств и упростить процесс эксплуатации. Тактико-технические требования к комплексу были утверждены заказчиком в феврале 1983 года. До 1987 года ОКБ занималось проектированием и постройкой опытных образцов разведывательного БПЛА, получивших по ОКБ шифр самолет "243" (Ту- 243).
