Государственные испытания Ту-123 были закончены в декабре 1963 года. В 1964 году система ДБР-1 "Ястреб" была принята на вооружение ВВС Советской Армии. Серийное производство БПЛА Ту-123 и других элементов системы продолжалось в Воронеже до 1972 года, всего было построено 52 экземпляра беспилотного самолета-разведчика. Полеты "Ястреба" с целью проверки и поддержания практических навыков летчиков и специалистов проводились, как правило, только на крупных советских полигонах (Забайкалье, Дальний Восток, Средняя Азия). Маршрут прокладывался над малонаселенными районами СССР. Система состояла на вооружении разведывательных подразделений ВВС до 1979 года [1].

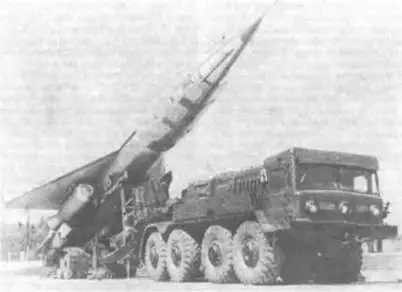

Рис. 3.5. Ту-123 на стартовой установке

Основные характеристики Ту-123:

– размах крыла: 8,41м;

– длина: 27,84 м;

– высота: 4,78 м;

– максимальный взлетный вес: 35610 кг;

– крейсерская скорость: 2700 км/ч;

– потолок: 22800 м;

– максимальный радиус действия: 1400 км;

– тип двигателя: КР-15, турбореактивный с форсажной камерой;

– тяга двигателя 10000 кгс.

Используя опыт по Ту-123, в конце 60-х годов КБ Туполева разработало и вывело на испытания его полностью спасаемый вариант Ту-139 "Ястреб-2" (ДБР-2).

В дальнейшем работы КБ Туполева по беспилотной тематике развивались в русле создания тактических и оперативных дозвуковых полностью спасаемых разведывательных многоразовых летательных аппаратов. В 70-е годы испытываются, запускаются в серию и передаются в войска оперативно-тактический Ту-141 "Стриж" (ВР-2) и тактический разведывательный комплекс Ту- 143 "Рейс" (ВР-3) [2].

К разработкам оперативно-тактического комплекса Ту-141 (ВР-2 "Стриж") (рис.3.6) и тактического комплекса Ту-143 (ВР-3, "Рейс") в ОКБ Туполева приступили практически одновременно. Многие технические решения для обоих комплексов были очень близки, отличия в основном касались дальности действия систем. Беспилотный комплекс оперативно-тактической разведки ВР-2 "Стриж" предназначался для проведения разведывательных операций на глубину в несколько сотен километров от линии фронта, тактический комплекс ВР-3 "Рейс" – в несколько десятков.

В процессе разработки было принято решение отказаться от сверхзвукового режима и ограничиться скоростью 1000 км/ч на всем маршруте выполнения разведывательного полета. В окончательном варианте по идеологическому построению комплекс "Стриж" и его элементы в основном повторили своего меньшего собрата комплекс "Рейс" и отличались от него расширенным составом бортового и разведывательного оборудования, размерами самолета-разведчика и новым наземным комплексом средств обслуживания и обеспечения боевой работы.

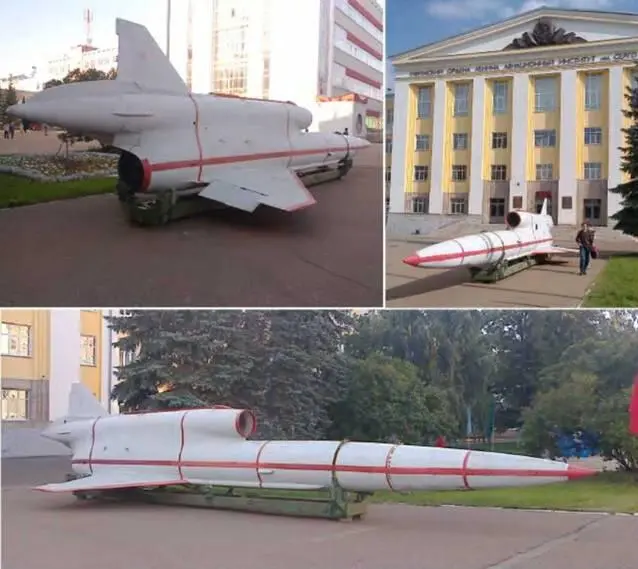

Рис. 3.6. Один из сохранившихся экземпляров БПЛА Ту-141

Первый опытный экземпляр самолета "141" совершил полет в декабре 1974 года. Серийная постройка самолета "141" была развернута в 1979 году на Харьковском авиационном заводе (бывший № 135 ), всего до момента окончания серии в 1989 году завод выпустил 152 экземпляра самолета "141". Выпуск этого изделия был организован также на авиазаводе в г. Кумертау (Башкирия). После окончания заводских и государственных испытаний комплекс "Стриж" был принят на вооружение Советской Армии. В основном комплексы поступили в части, дислоцированные на западных границах СССР, и после распада последнего большая часть из них оказалась в собственности новых независимых государств, в частности Вооруженных силах Украины.

Самолет "141" представлял из себя цельнометаллический низкоплан, выполненный по схеме "бесхвостка" с передним горизонтальным оперением. Управление самолетом осуществлялось с помощью двухсекционных элевонов на треугольном крыле и руля направления. Фюзеляж – круглой формы диаметром в цилиндрической части 950 мм, переходящий в районе установки двигателя в овальную. Двигатель компоновался под углом 4,5° к оси самолета. Шасси выполнялось трехопорным, пяточного типа, выпускавшимся на посадке.

Ту-141 по составу разведывательного оборудования (аэрофотоаппараты, инфракрасная разведывательная система) был способен выполнять соответствующие виды разведки в любое время суток. Состав навигационно-пилотажного комплекса обеспечивал нормальную работу разведчика и его оборудования на больших удалениях от места старта. Для комплекса рассматривались варианты оснащения БПЛА Ту-141 средствами лазерной и радиационной разведки.

Наземное обслуживание и старт самолета-разведчика осуществлялись с помощью специальных наземных мобильных средств, обеспечивавших эффективное использование беспилотного самолета-разведчика, быструю переброску основных элементов комплекса своим ходом на большие расстояния с сохранением необходимого уровня боеспособности (рис.3.7).

Рис. 3.7. БПЛА Ту-141 на стартовой установке

При транспортировке часть консолей крыла отклонялась в вертикальное положение, что уменьшало габариты самолета. Старт самолета-разведчика осуществлялся с помощью мощного стартового твердотопливного ускорителя, монтировавшегося под хвостовой частью фюзеляжа. Посадка самолета-разведчика после выполнения задания осуществлялась с помощью парашютной системы (тормозной и посадочный парашюты) (рис.3.8).

Рис. 3.8. Посадка БПЛА Ту-141

Основные характеристики Ту-141:

– размах крыла: 3,875 м;

– длина: 14,33 м;

– высота: 2,435 м;

– максимальный взлетный вес: 5370 кг;

– максимальная скорость: 1110 км/ч;

– максимальный радиус действия: 400 км;

– минимальная операционная высота полета: 50 м;

– максимальная операционная высота полета: 6000 м;

– тип двигателя: турбореактивный КР-17А с тягой 2000 кгс.

30 августа 1968 года вышло Постановление Совета Министров СССР № 670-241 на разработку нового беспилотного комплекса тактической разведки "Рейс" (ВР-3) и входящего в него беспилотного самолета-разведчика "143" (Ту-143). В техническом задании на комплексы нового поколения в дополнение к автономности, мобильности и другим тактико-техническим требованиям был добавлен ряд пунктов, выполнение которых заставило разработчиков серьезно пересмотреть вопросы проектирования, производства и испытаний беспилотных комплексов и входящих в него элементов. В частности, летательный аппарат должен был быть многократного использования, выполнять полеты как на малых, так и на больших высотах в диапазоне 50-5000 м, а также над горными районами. Высокие требования предъявлялись к пилотажно-навигационному комплексу, который должен был обеспечивать достаточно точный выход самолета-разведчика в район разведки и на площадку посадки размером 500x500 м, куда производилась посадка после выполнения задания. Малое время, отводившееся по заданию на подготовку и старт самолета- разведчика, потребовал разработки нового комплекса бортовой аппаратуры на основе современной элементной базы, а также создания двигателя с высокой степенью надежности.
