Дональд де Карль - Руководство по ремонту часов

На фиг. 127 показан эффект затормаживания вследствие избытка масла на осях палет; этот эффект затормаживания увеличивается при испытании в условиях низкой температуры. При регулировке в условиях обычной температуры часы можно отрегулировать на опережение, чтобы преодолеть сопротивление, создавшееся вследствие избыточного количества масла; все же, когда часы испытываются при высокой температуре, сопротивление масла уменьшится, и часы показывают относительное опережение. Та же регулировка при нормальной температуре даст явное отставание при испытании при низкой температуре.

Если же масла в часовом механизме столько, сколько должно быть, и часы продолжают отставать при низкой температуре, необходимо произвести температурную регулировку баланса.

Первое температурное испытание часов всегда проводят в положении циферблатом вверх, так как уравновешенность баланса иногда нарушается при высокой температуре. Если температурное испытание начинать при высокой температуре в положении заводной головкой вверх, мы не будем знать, температурная эта ошибка или позиционная. Позиционное испытание при высокой температуре производится в последнюю очередь, после позиционного испытания в условиях нормальной температуры.

Приведенная здесь табл. 1 может служить лишь общим руководством, а не является точной таблицей. В ней показаны возможные преимущества перемещения винтов баланса и приведены некоторые данные о влиянии его на ход часов. Для большей простоты совсем не учитывается существующее положение винтов в балансе и допускается, что можно переместить пару винтов, как показано в таблице. На практике приходится перемещать винты в наиболее близкие отверстия.

Существуют два способа уравновешивания баланса: один — с помощью обычного кронциркуля, другой — с помощью уравновешивающего устройства. В первом случае баланс помещают в кронциркуль, где баланс должен остаться свободным и иметь осевой зазор. Кронциркуль берут в левую руку и прижимают его к краю стола так, чтобы баланс повис над столом под углом приблизительно 45°. На внутренней стороне одной из ножек кронциркуля сделаны засечки (фиг. 154), и если по этим засечкам провести ребром пинцета или отвертки, баланс начнет медленно вращаться.

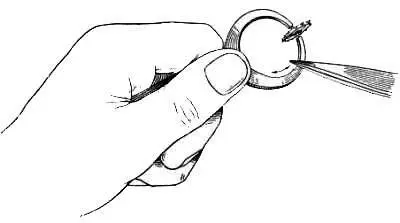

Фиг. 154. Уравновешивание баланса в кронциркуле.

Приведенный во вращение баланс должен вращаться в одном направлении до тех пор, пока он не остановится. После остановки он не должен колебаться; это означало бы отсутствие уравновешенности. При остановке баланса наиболее тяжелая часть его обода, естественно, окажется внизу.

Другой метод — уравновешивание на специальном приспособлении (фиг. 155).

Фиг. 155. Приспособление для уравновешивания баланса.

Существует несколько типов такого приспособления, одни имеют агатовые ножевые опоры, другие — стальные.

Автор отдает предпочтение стальным опорам: их можно полировать для поддержания лезвий опор острыми. Агатовые опоры легко выкрашиваются или разрушаются, их труднее чинить, и кроме того, агатовые опоры обычно толще стальных. Если же приспособление имеет стальные опоры, необходимо следить, чтобы они не были намагничены. Намагниченность стальных опор необходимо периодически контролировать. Если опоры намагничиваются, все устройство пропускают через размагничивающее приспособление. Агатовые опоры оправлены бронзой и поэтому неподвержены действию магнетизма, но и это не располагает автора в их пользу.

Перед установкой баланса на приспособлении ножи необходимо протереть сердцевиной бузины, лезвия ножей должны быть абсолютно чистыми. Положив баланс на опоры, слегка прикасаются к нему пинцетом, чтобы заставить его вращаться. Ни в коем случае не следует дуть на баланс, чтобы привести его в движение; со струей воздуха изо рта на часовой механизм или любую деталь часов могут попасть незаметные капли влаги. Баланс на ножевых опорах должен вращаться медленно, если он станет вращаться быстрее, следует отрегулировать уравновешивающее приспособление при помощи винтов, проходящих через ножки, чтобы оно стало горизонтальным. Некоторые приспособления снабжены спиртовыми уровнемерами, но автор предпочитает, чтобы сам баланс показал, когда приспособление установлено горизонтально. Отрегулировав приспособление, внимательно наблюдают за балансом, который так же, как в кронциркуле, должен вращаться в одном направлении, пока не остановится. После определения утяжеленной точки баланса вес баланса в этой точке необходимо уменьшить. Если баланс снабжен винтами, винт в утяжеленной части можно облегчить одним из способов, описание которых давалось выше. Иногда утяжеленный участок находится между двумя винтами, в этом случае надо немного облегчить оба эти винта.

Разрезной баланс перед этой операцией не следует брать в руки. Температура руки передается балансу и может вызвать его деформацию, влияющую на выявление неуравновешенности. Если баланс неразрезной и без винтов, то при уравновешивании на утяжеленной части производится удаление излишнего металла высверливанием несквозных отверстий инструментом, показанным на фиг. 72. Инструмент изготовляют из круглого напильника малого диаметра, конец которого затачивают, придавая пирамидальную форму.

Монометаллический, или простой, баланс изготовляется из латуни или же из бериллиевого сплава, когда баланс используется в паре со спиралью из бериллиевой стали. Для изготовления спиралей в настоящее время используются два металла: элинвар и бериллиевая сталь. Термин элинвар происходит от сочетания слов эластичный, инвариантный (неизменный). Он представляет собой сплав никеля и стали с добавлением хрома. Элинвар имеет ряд преимуществ по сравнению с инваром — сплавом никеля и стали. Элинвар тверже инвара и в этом отношении вполне заменяет его; он не чувствителен к воздействию температуры, является немагнитным и не подвержен действию коррозии. Практика показала, что не всегда удается подобрать нужный способ устранения температурной ошибки. Если спираль из элинвара применяется в паре с латунным балансом, отставание при высокой температуре может наблюдаться вследствие расширения баланса, так что следует взять баланс из элинвара или инвара. С другой стороны, некоторые сорта элинвара вызывают опережение при высокой температуре, так что расширение баланса компенсируется. Элинвар не обладает такой твердостью, как сталь, и поэтому в обращении со спиралью, изготовленной из элинвара, следует проявлять большую осторожность. Элинвар обычно узнают по несколько беловатому оттенку, он почти серый и иногда матовый, инвар более белый и обычно имеет блестящую поверхность. Палладий тоже белого цвета, но палладиевые спирали всегда применяют в паре с разрезным балансом, палладиевые спирали не магнитны и коррозионно стойки. Этот металл с медью, железом и рядом других металлов образует очень ценные сплавы. После некоторой термообработки он приобретает такую же твердость, как термообработанная сталь.
