Можно начертить серию кривых по Лоссье и выбрать необходимую кривую. Спираль надо наложить на избранную кривую и придать ей требуемую форму. На фиг. 171 дана серия концевых кривых, которые должны подходить для большинства часов.

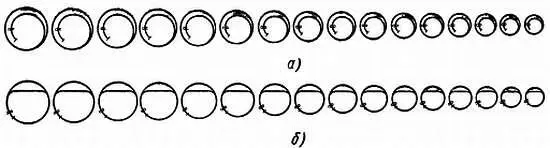

Фиг. 171. Концевые кривые спирали:

а— концевые кривые Лоссье, б— концевые кривые Филлипса.

Если точный размер не указан, используют в качестве руководства ближайший. Нижний ряд кривых дается для случая, когда штифты градусника находятся далеко от центра или когда надо подогнать спираль с концевой кривой для часов, первоначально предназначенных для плоской спирали (фиг. 172).

Фиг. 172. Построение концевой кривой для спирали, предназначенной для замены плоской спирали.

(Диаметр окружностей, обозначенных пунктирной линией, должен равняться радиусу спирали.)

Штифты градусника должны находиться от центра на расстоянии, равном радиусу спирали. Начертив две окружности, диаметры которых равны радиусу первоначальной окружности, проводят общую касательную линию к этим двум окружностям; концевая кривая должна переходить в дугу малых окружностей и сливаться с внешней окружностью. Это ясно видно на чертеже. Штифты градусника действуют в сегменте АВ (фиг. 173); эта часть спирали располагается так, что она является концентричной относительно центра градусника. Если этого не делать, спираль будет деформироваться при перемещении градусника. Эта кривая также является одним из видов кривой Филлипса, но для соответствия математическим условиям штифты градусника должны быть в точке А .

Фиг. 173. Участок, на котором работают штифты градусника (от Адо В).

Ту же кривую Лоссье можно использовать и для внутреннего витка и для внешнего. Эту концевую кривую используют для спирали часовых механизмов высокого класса. Для того чтобы спираль работала точно в центре, изгиб кривой должен быть выполнен очень точно.

Существует два или три способа изготовления концевой кривой. Наиболее целесообразным автор считает способ, при котором спираль кладут плоско на плотную бумагу, захватывают внешний виток толстым пинцетом на расстоянии, равном 3/ 4витка от свободного конца, и зажимают самый конец спирали другим толстым пинцетом. Затем первый пинцет опускают на верстак так, чтобы кончики его были слегка вдавлены в бумагу. Другой пинцет поднимают прямо вверх, значительно выше, чем должна быть законченная концевая кривая (фиг. 174).

Фиг. 174. Первый изгиб при изготовлении концевой кривой.

Спираль теперь должна иметь приблизительно форму, показанную на фиг. 175.

Фиг. 175. Вид спирали после первого изгиба.

От точки, где спираль начинает изгибаться вверх, отмеряют возможно точнее дугу 25°—30° и, захватив спираль в этой точке толстым пинцетом (фиг. 176), на расстоянии приблизительно 10–15° от точки, где находится первый пинцет, зажимают спираль обоими пинцетами.

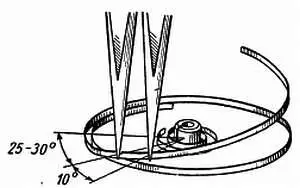

Фиг. 176. Изгиб вниз при изготовлении концевой кривой.

Первый пинцет держат неподвижно, а второй перемещают вниз так, чтобы согнуть спираль. Спираль теперь должна быть такой, как на фиг. 177.

Фиг. 177. Вид волоска после изгиба вниз.

Передвинув пинцет по изгибу спирали, как на фиг. 178, пинцет в левой руке держат неподвижно. Этот изгиб не должен быть сделан за одно движение; пинцет перемещают вдоль спирали, немного поворачивая и одновременно защемляя спираль. Левый пинцет подвигают дальше к концу и окончательно поднимают концевую кривую вверх, сделав параллельными плоскости спирали. Острых изгибов не следует делать, так как они могут создавать трещины в металле. Такие трещины видимы только под микроскопом, их действие выявляется лишь при работе часов.

Фиг. 178. Способ изгиба концевой кривой вверх.

Концевая кривая теперь выглядит так, как показано на фиг. 179.

Фиг. 179. Концевая кривая.

Следующий шаг — образование изгиба концевой кривой. На фиг. 180 показан пинцет, применяемый для этой операции. Концы пинцета изогнутые, и если спираль захватить так, как показано на рис. 180, она будет изогнута соответственно пунктирным линиям.

Фиг. 180. Пинцет для изгиба концевой кривой.

Изгибы концов пинцета не обязательно должны быть такими, как желаемый изгиб спирали. Протяженность изгиба зависит от усилия, приложенного к пинцету; необходимо проверить, правильно ли изогнут пинцет, прежде чем приступать к выполнению операции. Только практика может подсказать, какое усилие надо прилагать к спирали. Ряд фигур (фиг. 181) дает некоторое представление об этой операции. Выполнив все изгибы концевой кривой, следует снова проверить ее плоскость, при этом изгиб может быть немного изменен.

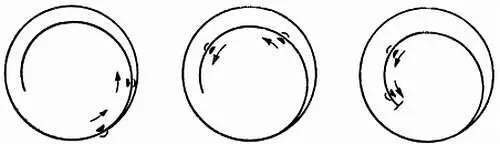

Фиг. 181. Положения пинцетов при изготовлении концевой кривой.

На фиг. 182 показана законченная концевая кривая.

Фиг. 182. Готовая концевая кривая с постепенным изгибом вверх и концевым концентричным витком.

Следует рассмотреть еще два способа, которыми пользуются в настоящее время для изготовления концевых кривых. Согласно первому способу, спираль берут пинцетом (фиг. 183); к спирали прилагают усилие, и она изгибается более или менее резко. Пинцет затем перемещают вдоль спирали до следующего положения и операция повторяется, но в противоположном направлении, где спираль изгибается вниз под тем же углом.
