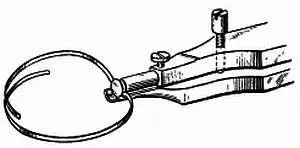

Фиг. 183. Специальный пинцет для изготовления концевой кривой.

На фиг.184 показан изгиб спирали вниз. Способ этот надежный и не требует больших затрат времени. Он применяется для обработки спирали из какого-либо мягкого металла — инвара, элинвара или бериллия, т. е. из металла, который мягче термообработанной стали.

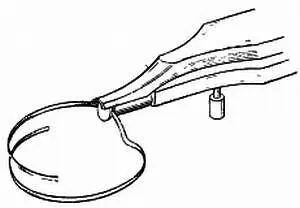

Фиг. 184. Изгиб концевой кривой вниз при помощи специального пинцета.

Вторым способом можно пользоваться для изготовления концевой кривой стальной спирали. В этом случае пользуются пинцетом, показанным на фиг. 185.

Фиг. 185. Пинцет со штифтом для образования концевой кривой.

На кончике пинцета имеется латунный штифт или штифт из слоновой кости. Угол изгиба зависит от диаметра этого штифта. Если диаметр штифта достаточно большой, угол получается менее острым, если диаметр штифта меньше — угол изгиба острее; угол изгиба спирали определяется также приложенным усилием.

При применении упомянутого способа спираль кладут на кусок мягкого дерева и удерживают пинцетом в точке А , где должен быть первый изгиб (фиг. 186). Спираль плотно зажимают пинцетом, но так чтобы она могла перемещаться между концами пинцета. Затем медленно и осторожно погружают концы пинцета в мягкое дерево, спираль при этом согнется вверх.

Фиг. 186. Первый изгиб вверх при помощи пинцета со штифтом.

На фиг. 187 хорошо видно, как это происходит. Определяют, где должен быть следующий изгиб, переворачивают спираль и повторяют операцию. В результате спираль изогнется вниз, а виток, изогнутый вверх, станет параллельным остальным виткам.

Фиг. 187. Изгибание вверх.

На фиг. 188 показан изгиб вниз. А — первый изгиб вверх, В — точка, где производится изгибание вниз. При изгибании спирали любым из двух последних указанных способов следует соблюдать большую осторожность, так как можно поломать спираль. Изгиб острый и в последнем случае высота или ширина спирали изгибается по очень короткой дуге. Вероятность излома мягкой спирали меньше.

Фиг. 188. Изгибание вниз.

После изготовления концевой кривой надо заштифтовать спираль в колонке. Закрепив колонку на мосту баланса и установив спираль на балансе, вставляют баланс в механизм вместе с мостом баланса. Поворачивают баланс так, чтобы конец спирали прошел между штифтами градусника и вошел в отверстие колонки, для этого баланс надо немного поднять, чтобы получилось естественное провисание. Если спираль не проходит между штифтами градусника, снимают мост баланса и изменяют изгиб концевой кривой так, чтобы спираль проходила между штифтами градусника. То же самое надо сделать, когда отверстие колонки не совпадает с положением штифтов градусника. Если спираль проходит между штифтами свободно, но не оказывается против отверстия колонки, спираль изгибают (возможно ближе к колонке) так, чтобы она вошла в отверстие. Спираль не следует проталкивать в отверстие, так как при этом может быть нарушена ее центровка, а это вызовет боковое трение в цапфах оси баланса и создаст множество других осложнений, и вся тщательная работа, затраченная на образование правильной концевой кривой, может оказаться напрасной. На фиг. 189 показана спираль, входящая в отверстие колонки, когда она совпадает со штифтами градусника.

Фиг. 189. Правильное положение штифтов градусника и отверстия в колонке.

На фиг. 190 показана необходимая подгонка конца спирали, когда отверстие колонки не совпадает со штифтами градусника.

Фиг. 190. Регулировка спирали, когда штифты градусника и отверстие в колонке смещены.

Когда вся указанная подгонка произведена, спираль можно заштифтовывать в колонке. Вынув баланс из механизма, снимают спираль с баланса. Изготовляют такой же штифт, как для заштифтовки в колодке, но только в этом случае штифт длиннее (фиг. 191).

Фиг. 191. Правильная длина штифта в колонке.

Во всем остальном процесс остается точно таким же: оставляют штифт на конце проволоки и отламывают, когда спираль заштифтована. Мост баланса кладут плоско на верстак, вставляют спираль в отверстие колонки и вставляют штифт, но не отламывают.

Держат мост баланса в пальцах и с помощью лупы проверяют его параллельность спирали. Если спираль не параллельна, штифт поворачивают пинцетом. Когда убеждаются в правильности положения спирали, отламывают штифт и запрессовывают его пинцетом с губками, как показано на фиг. 192.

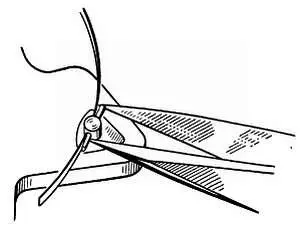

Фиг. 192. Запрессовка штифта.

Короткое прямое отверстие может немного исказить дугообразность спирали. Если это произошло, спираль выпрямляют, производя ее изгиб возможно ближе к колонке.

Исправление деформированных спиралей сложно и не всегда приводит к желаемым результатам. Некоторые деформированные спирали могут быть исправлены, и если хорошо освоена операция по установке новой спирали, то выпрямление погнутой спирали не встретит трудности. Если же спираль деформирована сильно, бесполезно тратить время на ее исправление. Скорее и надежнее поставить новую.

По окончании работ с балансом и после подбора и установки спирали необходимо произвести регулировку часов, для которой имеет большое значение максимальная амплитуда колебаний баланса. Максимальную амплитуду колебания баланса можно измерить, хотя и приблизительно. При этом замечают какую-либо точку на балансе, например его перекладину. Заводят часы, останавливают баланс и отпускают его, внимательно наблюдая за колебаниями перекладины. Через 20–30 сек баланс должен достигнуть максимума амплитуды. Если этот процесс занимает более продолжительное время, то в часовом механизме имеются какие-то дефекты, вызывающие потери энергии заводной пружины.
