Если часы работают удовлетворительно, то амплитуда колебания не должна быть меньше 1 1/ 2оборота или больше 1 3/ 4оборота баланса при положении часов циферблатом вверх или вниз и не меньше 1 1/ 4оборота в положении заводной головкой вверх.

Для того чтобы быстро определить амплитуду колебания баланса, необходима большая практика.

Хотя при регулировке спирали баланса использовалась вибрационная машина, часы необходимо дополнительно отрегулировать. Вибрационная машина создает идеальные условия колебаний баланса, когда он совершенно свободен и даже трение его цапф почти отсутствует. Следует учесть, что вибрационная машина исключает и воздействие на баланс изменяющегося крутящего момента заводной пружины, а вместе с этим и перепады амплитуды колебаний баланса, имеющие большое влияние на точность хода. Одной из наибольших трудностей, с которой приходится встречаться при регулировке часов — это «вариации хода». Причина их может быть любая: погрешности в ходовом механизме, колесной системе и, возможно, заводной пружине. Ее можно установить лишь при проведении длительных испытаний часов в различных положениях.

После температурной регулировки переходят к позиционной регулировке, т. е. регулировке часов в различных положениях.

Обычными положениями часов являются: циферблатом вверх, циферблатом вниз, заводной головкой вверх, заводной головкой вправо, заводной головкой влево. Оценка хода обычных карманных часов производится в положении циферблатом вверх, циферблатом вниз, заводной головкой влево и заводной головкой вправо; кроме того, следует отметить: карманные часы всегда испытываются в положении головкой вверх.

Наручные часы испытывают обычно в положении циферблатом вверх и заводной головкой вниз; испытание заводной головкой вниз производится потому, что часы при ношении на руке наиболее часто оказываются в этом положении.

Существует семь или восемь способов корректировки хода в зависимости от изменения положения часов. Попытаемся рассмотреть их и проанализировать достоинства каждого отдельного способа регулировки.

При испытании наручных часов, т. е. когда регулировка производится в положении головкой вниз, порядок операции изменяется.

Проведите воображаемую линию, проходящую через заводную головку и деление 6 часов. Затем через камневое отверстие моста баланса проведите линию под прямым углом к первой линии. Спираль баланса должна отходить вверх от этой последней линии (фиг. 193).

Фиг. 193. Правильная точка заштифтовки.

Спираль баланса может выходить из колонки слева или справа в зависимости от положения колонки, но с какой бы стороны она не выходила, она должна выходить вверх. Отсюда следует, что изменением положения точки заштифтовки можно откорректировать позиционную ошибку часов. Ранее было установлено, что при изменении горизонтального положения часов на вертикальное может возникать отставание на 30 сек.

Если при позиционном испытании часов обнаружится, что этого отставания на 30 сек не существует или даже окажется, что часы не отстают, а спешат, это еще не означает, что предшествующее заключение неверно. Это значит, что одна или несколько регулировок, которые будут здесь рассмотрены, уже существуют, может быть даже случайно. Например, при установке новой спирали, некоторые условия, которые должны соблюдаться, случайно уже соблюдены, например осуществлена правильная заштифтовка спирали.

Рассмотрим конкретный случай: часы испытывают в положении циферблатом вверх и суточная ошибка составит +5 сек. Затем часы ставят заводной головкой вверх. Если в этом положении наблюдается отставание на 30 сек, следует вскрыть часы, ослабить заводную пружину и остановить баланс. Проверяют положение заштифтовки спирали. В этом случае нельзя провести такую линию, о которой говорилось в связи с правильной точкой заштифтовки, но можно рассмотреть точку, из которой должна выходить спираль, как показано на фиг. 194. Сместив точку заштифтовки, следует вновь проверить часы в указанном отношении.

Фиг. 194. Корректировка точки заштифтовки посредством изгибания спирали.

Некоторые швейцарские часы имеют совершенно круглый балансовый мост, который крепится винтами, позволяющими повернуть его и фиксировать в любом положении. На мосту баланса находится колонка и, таким образом, точку заштифтовки спирали можно сместить в любое положение. Такое устройство очень удобно для экспериментальной работы.

На практике не всегда удобно при установке новой спирали заштифтовывать ее в колодке так, чтобы она отходила от центральной линии вверх. Если после того, как спираль установлена и концевая кривая изготовлена, было решено, что спираль должна отходить вверх, сделать это можно двумя способами. Если деформация спирали значительная, ее следует отломить в центре и заштифтовать вновь. Эта операция не повлияет на температурную регулировку (допускается, что баланс разрезной), но необходимо утяжелить баланс, так как удаление лишней части спирали заставит часы спешить. Если же деформация спирали небольшая, то ее изгибают близко к колодке так, как это показано на фиг. 194. Пунктирной линией показано первоначальное положение спирали.

Если спираль отходит вверх от центральной линии, ошибки быть не должно по этой причине, но существует много других причин, которые будут создавать погрешность хода. В табличных данных на фиг. 195 указаны ошибки, вызванные смещением точки заштифтовки спирали.

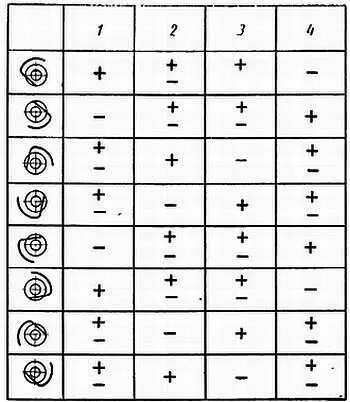

Фиг. 195. Расположение точек заштифтовки:

1 — заводной головкой вверх; 2— заводной головкой вправо; 3— заводной головкой влево, 4— заводной головкой вниз.

Описанная регулировка постоянная, т. е. после разборки часов, чистки и сборки она не нарушается. Если изгиб концевой кривой выполнен в соответствии с какой-то теоретической кривой, то период колебаний баланса не должен ни в какой мере зависеть от амплитуды колебания. Иными словами, ход часов не должен заметно меняться при колебаниях баланса с большой амплитудой, т. е. в случае, когда часы находятся в положении циферблатом вверх или циферблатом вниз, а также при малых амплитудах, когда часы находятся в вертикальном положении, например заводной головкой вверх, вправо или влево, или когда заводная пружина заведена слабо. Подобные колебания баланса называются изохронными. Об определении изохронизма будет сказано ниже.
