Дональд де Карль - Руководство по ремонту часов

В часах со спиралями из мягких металлов ход нарушается после того, как масло немного загустело. Упругость мягкой спирали невысокая.

Бериллиевая сталь представляет собой сплав железа, никеля, бериллия и пр. и известна под маркой «ниварокс». Иногда ниварокс имеет явный медистый оттенок; некоторые образцы бывают серого цвета или черноаспидного цвета. Этот сплав имеет низкий коэффициент расширения и сохраняет упругость при температурах много выше тех, в которых обычно работают часы. Сплав немагнитный и коррозионностойкий.

Автору известны часы, снабженные спиралями из ниварокса, которые прошли испытание по методу Кью и получили высокую оценку. Баланс, изготовленный из сплава бериллия, обычно применяется в паре со спиралью из ниварокса. В то время как модуль упругости бериллия при высоких температурах до известного предела не меняется, коэффициент расширения, хотя и бывает низким, оказывает заметное влияние на ход часов.

Данные, приведенные в табл. 2 и 3, показывают, что разрезной баланс со стальной спиралью обладает определенными преимуществами по сравнению с монометаллическим балансом со спиралью из сплава. Первоклассный монометаллический баланс может иметь температурную ошибку от 0 до 9 сек при изменении температуры в пределах 30 °C, разрезные стальной и латунный балансы — от 0 до 1,8 сек в тех же условиях; автор считает, учитывая их свойства, что предпочтение следует отдать монометаллическому балансу и спирали, изготовленной из сплава.

Для подбора новой спирали необходимо установить число колебаний баланса, которое определяется или ( а ) подсчетом числа колебаний баланса со старой, подлежащей замене спиралью, или ( б ) подсчетом числа колебаний баланса по передаточному отношению колесной системы, как это было указано выше.

При ремонте часов в условиях часовой мастерской процентное количество часов, нуждающихся в новой спирали, невелико, так что нерационально иметь запас волосков. Автор рекомендует в каждом отдельном случае заказывать волосок на заводе-изготовителе. Выбрав спираль нужной прочности, ее проверяют, прежде чем приступить к установке. Для этого берут небольшой кусочек пчелиного воска размером с булавочную головку, прилепляют его к концу оси баланса и запрессовывают в него спираль. Воск держит спираль достаточно прочно, чтобы подсчитать число колебаний баланса. Большинство часов снабжено балансом, который совершает 18 000 колебаний в час. Это равно 300 колебаниям в минуту. Для грубой проверки прочности новой спирали берут внешний виток пинцетом и опирают баланс на стекло часов, снабженных секундной стрелкой (фиг. 156).

Фиг. 156. Подсчет колебаний баланса на часах.

Балансу сообщают колебательное движение (амплитуда колебания должна быть небольшой). Подсчет колебаний производят, когда перекладина баланса совершает колебание по направлению к наблюдателю. На первых стадиях проверки достаточно подсчитать 75 колебаний в течение полминуты, для грубого выборочного подсчета. Проверив спираль, переходят к испытаниям в вибрационное устройство. Вибрационное устройство (фиг. 157) очень удобно и проверка осуществляется очень быстро.

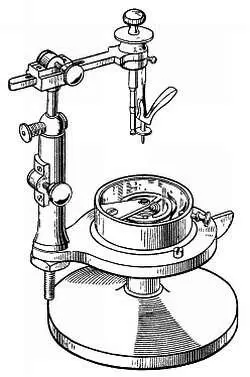

Фиг. 157. Устройство для вибрации спирали.

На основании вибрационного устройства устанавливается испытуемый баланс, совершающий 18 000 колебаний в час. Обычно такие устройства снабжаются коробками с набором балансов, совершающих 16 200, 18 000, 22 000 колебаний в час.

Внесший виток спирали зажимают в приспособлении, похожем на пинцет. Испытуемый баланс устанавливают так, чтобы он был параллелен стеклу, а нижняя его цапфа прикасалась к стеклу и находилась прямо над верхней цапфой эталонного баланса. Затем поворотом рукоятки испытуемому и эталонному балансу сообщают колебательное движение. Испытуемый баланс должен колебаться синхронно с эталонным балансом. Если он колеблется медленно, как вероятно и должно быть, ослабляют зажим, притягивают через него спираль, укоротив ее. Процесс повторяют до тех пор, пока баланс не станет колебаться синхронно со скоростью эталонного баланса. Откусывают лишнюю часть спирали несколько в стороне от места захвата, чтобы оставить припуск на расстояние от колодки до штифтов градусника. Затем вынимают спираль из приспособления и снимают ее с баланса. Кладут колодку спирали на плотную бумагу и, наложив на нее спираль, отмечают, насколько она должна быть отломлена после заштифтовки в колодке. Чтобы отломить спираль, пользуйтесь инструментом, показанным на фиг. 158.

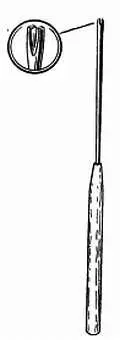

Фиг. 158. Приспособление для изгибания спирали.

Это обычная швейная игла, половина ушка которой сточена в виде вилки. Спираль придерживают так, как показано на фиг. 159; вращая иглу вперед и назад, можно легко разломить спираль.

Фиг. 159. Способ обрыва внутреннего витка спирали.

Сгибают эту часть спирали внутрь и выпрямляют ее (фиг. 160).

Фиг. 160. Выпрямление внутреннего витка для заштифтовки в колодке.

Помещают колодку в приспособление (фиг. 161), которое не сложно изготовить.

Фиг. 161. Приспособление для удерживания колодки спирали.

На стержень, суживающийся к одному концу, насаживают с трением латунную трубку, в которой имеется прорезь, позволяющая трубке перемещаться вверх и вниз по стержню. На латунной трубке укрепляют пластинку. На пластине шеллаком закрепляют старый, покрытый эмалью циферблат с секундными делениями. Отверстие в центре шкалы должно быть достаточно большим и может быть расширено с помощью карборундового карандаша, которым снимают слой эмали, а затем расширяют отверстие круглым напильником малого диаметра. Нажимая напильником на эмаль и снова отпуская, производят срезание только при нажиме, благодаря этому эмаль не будет скалываться. Сколы эмали на нижней стороне циферблата несущественны. Затачивают штифт для закрепления спирали и тщательно полируют. Для определения длины штифта его предварительно вводят в отверстие колодки. С обоих концов штифта наносят отметки в тех местах, где штифт должен быть отрезан. Заусенцы снимают мелкозернистым оселком (например, камнем арканзас).
