НКО СССР - 107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.

Амортизатор (рис. 25) разбирается для устранения неисправностей, замены пружин (большой и малой) и для чистки.

Разборка

1. Снять ствол миномета с обоймы двуноги.

2. Свернуть крышки 112 и снять соединительную планку 111 .

3. Вывернуть из корпуса вертлюга установочные винты 110 .

4. Вывернуть из корпуса вертлюга штоки 106 , для чего через малые пружины вставить лезвие отвертки ключа 10 (рис. 66) в шлиц торца штока.

5. Вынуть шток 106 вместе с пружинами 109 и вынуть из цилиндров пружины 105 .

6. Свернуть контргайки 125 и гайки 104 с цилиндров.

7. Вынуть цилиндры амортизатора 102 из обоймы 103 .

Сборка

1. Поставить цилиндры амортизатора 102 в обойму 103 .

2. Навернуть на цилиндры гайки 104 и контргайки 125 .

3. Надеть на передние концы штоков большие пружины 105 , а к задним концам присоединить пружину 109 , для чего завести в кольцевую заточку один виток пружины.

4. Вставить штоки 106 с пружинами 105 и 109 в цилиндры амортизатора 102 , большими пружинами 105 вперед.

5. Ввернуть штоки амортизатора в корпус вертлюга и поставить винты 110 .

6. Поставить соединительную планку 111 на задние концы цилиндров амортизатора.

7. Навернуть на цилиндры крышки 112 вместе с прокладкой 107 .

8. Поставить ствол миномета в обойму двуноги.

Инструмент для разборки и сборки: отвертка 14 ; ключ 10 ; ключ 11 ; разводной ключ.

Поворотный механизм (рис. 27) назначается для точной горизонтальной наводки в пределах, примерно, ±0-50 (в делениях угломера). Грубая горизонтальная наводка в пределах, примерно, 30° производятся путем перестановки двуноги-лафета, для чего один из номеров расчета, упираясь плечом в дульную часть ствола, удерживает его, а два других номера из расчета, взявшись за ноги, переставляют их в нужную сторону. Если требуется изменить горизонтальную наводку больше чем на ±15°, то необходимо переставить опорную плиту.

Поворотный механизм смонтирован в корпусе вертлюга и состоит из винта 120 , который ввернут в матку 121 . Одним концом винт 120 упирается своей конусной частью в одну проушину корпуса вертлюга, а другим концом укрепляется во второй проушине вертлюга, при помощи конусной гайки 122 , навернутой на узкую часть винта. Конусная гайка 122 и проушина закрываются пробкой 123 , которая своей резьбовой частью ввинчивается в торец винта 120 . Конусная гайка 122 одновременно служит для уничтожения люфта винта в проушинах корпуса вертлюга.

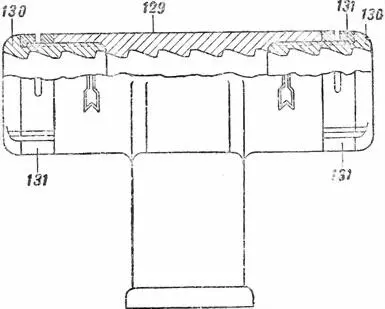

Рис. 28.Матка поворотного механизма (сб. 3-12):

129— корпус матки (3-56); 130— регулирующая (втулка) гайка (3-57); 131— контргайки (3-58).

Внутри винт 120 пустотелый, на одном конце его имеется рукоятка Р , при помощи которой он вращается. Устройство рукоятки Р такое же, как и рукоятки подъемного механизма, она навернута на винт 120 и укреплена коническим штифтом 124 . Для введения смазки внутрь винта рукоятки вывертывается винт 126 . Для уменьшения трения при вращении винта в проушинах в последние запрессованы втулки 127 и 128 .

Матка (рис. 28) состоит из корпуса 129 , двух регулирующих гаек 130 , навернутых на концы матки; гайки закрепляются от самоотвинчивания контргайками 131 . Гайки 130 и матка внутри имеют такую же резьбу, как и винт 120 поворотного механизма. Эта резьба обеспечивает необходимую скорость наводки. Нижней своей частью матка навинчена на верхний конец винта 60 подъемного механизма (рис. 19) и закреплена цилиндрическими штифтами.

Регулирующие гайки 130 служат для уничтожения люфта в резьбе матки и винта 120 , для чего, ослабив контргайки 131 , необходимо повернуть по направлению стрелки, нанесенной на матке, регулирующие гайки 130 так, чтобы последние обеспечили легкое вращение винта в матке без люфта. Достигнув этого, необходимо снова завернуть контргайки 131 .

При вращении рукоятки Р винт 120 поворотного механизма будет вращаться, перемещаясь поступательно относительно матки 121 .

Следовательно, вертлюг вместе со стволом миномета будет перемещаться влево или вправо в зависимости от вращения рукоятки Р , чем и достигается точная горизонтальная наводка.

Разборка

(рис. 27 и 28)

1. Снять ствол миномета с обоймы двуноги.

2. Вывернуть пробку 123 из винта поворотного механизма.

3. Свернуть ключом конусную гайку 122 с винта поворотного механизма.

4. Вращая винт поворотного механизма за рукоятку Р и удерживая вертлюг и двуногу, вывернуть винт поворотного механизма из матки 121 .

5. Вынуть винт поворотного механизма из проушины вертлюга.

6. Выбить конический штифт 124 .

7. Если надо разобрать матку, то:

а) выбить штифты, соединяющие матку с верхней частью винта подъемного механизма;

б) свернуть матку 121 с винта подъемного механизма;

в) вывернуть контргайки 131 и регулирующие гайки 130 из корпуса матки.

Сборка

1. Собрать рукоятку Р , если последняя была разобрана.

2. Собрать матку 121 (если последняя была разобрана), для чего проделать следующее:

а) ввернуть в корпус матки регулирующие гайки 130 с контргайками 131 ;

б) отрегулировать положение регулирующей гайки 130 на винте поворотного механизма, для чего зажать слегка нижний конец матки в тисках, ввернуть в матку винт поворотного механизма и, вращая регулирующие гайки 130 в сторону выгравированных стрелок на корпусе матки, добиться такого положения, чтобы винт поворотного механизма вращался легко и чтобы при этом не было люфта; закрепить винт в таком положении контргайками 131 ;

в) вывернуть винт поворотного механизма из матки 121 ;

г) навернуть матку 121 на винт подъемного механизма и поставить штифты.

3. Пропустить винт поворотного механизма через левую проушину вертлюга и, вращая его, ввернуть в матку 121 так, чтобы второй конец его вышел из матки.

4. Вставить второй конец винта поворотного механизма во вторую проушину вертлюга и навернуть на винт конусную гайку 122 так, чтобы винт поворотного механизма не имел осевого перемещения.

5. Ввернуть пробку 123 .

6. Вложить ствол миномета в обойму двуноги и закрыть наметку.

Инструмент при разборке и сборке: пробойник 15 , ручник, отвертка 14 , ключи 10 и 11 .
