НКО СССР - 107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.

в) Наружные части собственно прицела: корпус 35 ; ручка 40 червяка с точной шкалой углов прицеливания; грубая шкала углов прицеливания Ш .

Грубая шкала углов прицеливания Ш разбита на 10 делений, занумерованных следующим образом: 0, 10, 9, 8, 7, 6, 5, 4, 3, 2. Каждое деление равняется 100 тысячным. Прицел допускает производить отсчет углов прицеливания от 45 до 85° (установка 10–00 соответствует углу прицеливания 45°).

Точная шкала прицела нанесена в тысячных и имеет 100 делений. Каждое десятое деление обозначено соответствующей цифрой: от 0 до 90. Один полный оборот точной шкалы углов прицеливания соответствует одному делению грубой шкалы, т. е. 1-00.

Для отсчета по грубой шкале на кронштейне прицела укреплен указатель 51 . На правой стороне корпуса прицела имеется посадочный клин К (хвостовик прицела). Клин К имеет прорезь, в которую входит гайка с ползунком винта 67 (рис. 25) механизма крепления прицела.

При соответствующем наклоне ключа, имеющего прорезь, ползунок, двигаясь, затягивает клин в гнездо или, наоборот, выжимает его (в зависимости от вращения зажимного винта 67 ), чем обеспечивается надежное крепление прицела или освобождение его при снятии.

При стрельбе необходимо следить за тем, чтобы зажимной винт 67 был зажат доотказа, для чего необходимо проверять поджатие его после каждых 3–4 выстрелов.

Устройство коллиматора

Коллиматор (рис. 34) служит для визирования в точку наводки. Состоит он из объектива, склеенного из двух линз 1 и 1а . В фокусе объектива установлена плоско-параллельная пластинка 2 со световой щелью. Световая щель представляет собою прорезь в слое серебра, покрывающем плоскость пластинки со стороны объектива шириной 0,05 мм .

Объектив завальцован в оправу 4 , а пластинка 2 закреплена в корпусе 3 коллиматора.

Корпус коллиматора укреплен на горизонтальной оси 77 (рис. 32), на которой коллиматор имеет возможность вращаться в вертикальной плоскости. При визировании наводчик, берясь рукой за корпус коллиматора, поворачивает его на требуемый угол (вверх или вниз), в зависимости от положения точки наводки. Ось помещена во втулке 7 , запрессованной в верхней, конусообразной, части кронштейна 6 . Для устранения самопроизвольного поворота коллиматора на конец оси надета пружинная шайба 8 , служащая в качестве тормоза. Пружинная шайба поджата гайкой 9 , застопоренной на оси винтом 76 .

Рис. 34.Коллиматор:

1и 1а— линзы объектива (флинт); 2— пластинка; 3— корпус коллиматора; 4— оправа объектива; 6— кронштейн коллиматора; 7— втулка; 8— пружинная шайба; 9— гайка; 76— винт; 77— ось.

Устройство угломера

Механизм горизонтальных углов (рис. 35) предназначается для горизонтальной наводки миномета. Основной частью его является корпус угломера 12 , который сверху закрыт нижней частью кронштейна коллиматора 6 . Кронштейн коллиматора соединен с червячным (зубчатым) колесом 14 при помощи винтов 63 . На кронштейне 6 сверху расположен коллиматор. Снаружи, на фланце кронштейна, имеется шкала 11 с делениями ценою 1-00, а на корпусе 12 винтами 60 укреплен указатель 10 для отсчета по этой шкале.

С передней стороны в корпусе сделан прилив со сквозным цилиндрическим отверстием и окном, обращенным внутрь корпуса. В это отверстие вставлен эксцентрик 18 с червяком 17 . Одним концом, на котором имеется гайка 23 , завинченная до упора в торец буксы и застопоренная винтом 56 , эксцентрик проходит через буксу 21 , укрепленную в приливе корпуса винтом 62 . На другом конце эксцентрик имеет утолщение, к которому винтом 57 прикреплен рычаг (отводка) 24 . Между буксой 21 и заплечиком эксцентрика поставлена пружина 22 , которая одним концом заведена в буксу, а другим — в заплечик эксцентрика, чем обеспечивается плотное прилежание червяка к колесу.

Червяк 17 своей средней нарезной частью входит в зацепление с червячным колесом 14 .

На наружный конец червяка надета шайба 25 , укрепленная штифтом 66 и соединенная штифтом 26 с ручкой 28 . Между ручкой 28 и шайбой 25 зажимается кольцо (барабан) 27 с делениями при помощи гайки 29 , навинченной на шайбу. С левой стороны корпуса угломера помещается корпус бокового уровня. С задней стороны корпуса помещается поперечный уровень.

Червячное (зубчатое) колесо 14 расположено внутри корпуса угломера. Колесо имеет в центре цилиндрическое отверстие, в которое пропущена ось 13 . Ось 13 нижней частью укреплена на внутренней стороне дна корпуса винтами; головкой винта 16 ось удерживает от вертикального перемещения червячное колесо 14 . Червячное колесо в свою очередь винтами 63 соединено с кронштейном коллиматора, который одновременно образует крышку корпуса угломера. Для усиления этого крепления винты 63 одновременно проходят через шайбу Шб (рис. 33), окрашенную также в защитный цвет. Таким образом, кронштейн коллиматора и червячное колесо, представляя одно целое, имеют возможность вращаться вокруг оси 13 , будучи в зацеплении с червяком 17 .

Устройство механизма углов прицеливания

Механизм углов прицеливания (рис. 36) состоит из корпуса 1 , который внутри, сверху, имеет паз для помещения в него червячного сектора 3 ; сектор на оси (шарнире) 5 закрепляется штифтом. Ось 5 в свою очередь своими концами крепится также наглухо штифтами 14 к кронштейну 6 , который жестко связан винтами с корпусом угломера. Снаружи корпус 1 имеет крышку 2 , прикрывающую паз (рис. 33).

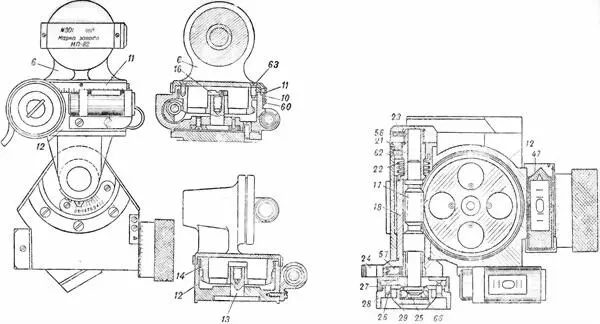

Рис. 36.Угломер:

6— кронштейн коллиматора; 10— указатель (индекс) шкалы грубой наводки; 11— шкала грубой наводка; 12— корпус угломера; 13— ось; 14— червячное (зубчатое) колесо; 16— винт; 17— червяк; 18— эксцентрик; 21— букса; 22— пружина; 2З— гайка эксцентрика; 24— рычаг (отводка); 25— шайба червяка; 26— штифт рукоятки; 27— кольцо (барабан) с делениями; 28— ручка: 29— гайка; 56— винт стопорный; 57— винт рычага; 60— винт: 62— винт буксы; 63— винт; 66— штифт.
