В нижней части корпуса имеется цилиндрическое сквозное отверстие О , в котором помещается червяк 17 , входящий в зацепление с сектором 3 и помещенный в эксцентриковый подшипник 22 . Передним концом червяк укреплен в эксцентриковом подшипнике пружинным подпятником 23 , ввинченным в него и застопоренным винтом.

Снаружи пружинный подпятник закрыт эксцентриковой гайкой 10 , навинченной на эксцентриковый подшипник и застопоренной винтом. На другом конце червяка укреплена штифтом шайба червяка 16 , к которой с наружной стороны на штифтах поджат зажимной гайкой 15 маховичок (кольцо) 24 с накаткой.

Между маховичком 24 и шайбой зажимается барабан 25 с делениями, на котором нанесено 100 делений, занумерованных через каждые 10 делений. На корпусе 35 (рис. 32) механизма углов прицеливания винтами прикреплен указатель У (индекс) барабана, при помощи которого производится отсчет делений на барабане 25 . Задняя часть эксцентрикового подшипника проходит через буксу, укрепленную в корпусе 35 (рис. 31).

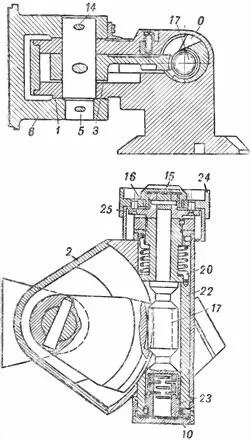

Рис. 36.Механизм углов прицеливания:

1— корпус механизма углов прицеливания; 2— крышка; 3— червячный сектор; 5— ось червячного сектора (шарнир); 6— кронштейн; 10— эксцентриковая гайка; 14— штифт; 15— зажимая гайка; 16— шайба червяка; 17— червяк механизма углов прицеливания; 20— пружина; 22— эксцентриковый подшипник; 23— пружинный подпятник; 24— маховичок (кольцо); 25— барабан с делениями; О— цилиндрическое отверстие.

3а буксой в корпус 35 вставлена пружина 20 , которая одним концом заведена в буксу, а другим в заплечик эксцентрикового подшипника, чем обеспечивается плотное прилегание червяка к сектору.

Таким образом, вращая маховичок 24 , будем вращать барабан с делениями и червяк 17 , который, будучи в зацеплении с сектором 3 , заставит последний вращаться вместе с панорамой. При этом пузырек бокового уровня будет смещаться в ту или другую сторону, в зависимости от вращения рукоятки.

Минометный прицел МП-82 устанавливается на миномет посредством хвостовика, который зажимается на системе (рис. 25) при помощи ползунка винтом 67 . Винт 67 должен быть зажат доотказа. Периодически, во время стрельбы, наводчик должен проверять надежность поджима прицела винтом 67 . Чтобы снять прицел, нужно отвернуть винт 67 так, чтобы ползун вышел из прорези.

При грубом наведении в точку наводки нужно пользоваться белой стрелкой. Коллиматором пользоваться при точной наводке, для чего, наблюдая правым глазом (левый закрыть), совместить щель с воображаемой вертикальной линией, проходящей через точку наводки (рис. 37 и З8) так, чтобы щель и точка наводки (или веха) находились на одной линии.

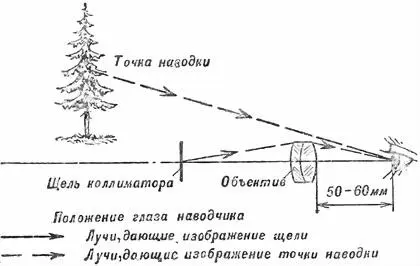

Рис. 37.Положение глаза наводчика при работе на коллиматором визире.

Искать точку наводки в щели не следует, так как ее не будет видно.

При работе с коллиматором наводчик должен помещать глаз на расстоянии 50–60 мм от объектива коллиматора. В качестве точки наводки лучше всего выбирать отдельное дерево с оголенной верхушкой или стволом, столбы, края зданий, шпили и т. д.

При стрельбе пузырек поперечного уровня на вертлюге миномета приводят на середину, работая механизмом горизонтирования. Повернув рычаг (отводку) 24 и вращая коллиматор, устанавливают грубо скомандованный угломер. Отпустив отводку, маховичком 28 червяка доводят угломер точно до скомандованного деления угломера, действуя поворотным механизмом, а если надо, то переставляя двуногу, совмещают вертикальную щель коллиматора. с указанной точкой наводки; этим заканчивается горизонтальная наводка действуя далее маховичком (кольцом) 24 (рис. 36), устанавливают по шкале барабана скомандованный прицел, после чего при помощи подъемного механизма миномета подводят пузырек продольного уровня на середину.

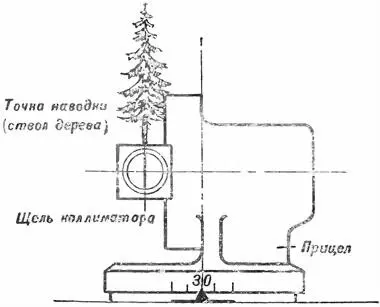

Рис. 38.Схема совмещения щели коллиматора с точкой наводки.

Выверка прицела заключается в следующем:

а) в выверке линии прицеливания;

6) в выверке уровней.

Линия прицеливания считается выверенной, когда щель коллиматора прицела при установке шкалы угломера на 30–00 будет параллельна вертикальной плоскости, проходящей через ось канала миномета. Практически считают линию прицеливания выверенной, когда вертикальная плоскость, проходящая через ось канала ствола, и щель коллиматора будут направлены в одну и ту же точку, выбранную на расстоянии не ближе 400 м .

Для выверки линии прицеливания необходимо:

1. Пользуясь подъемным механизмом, придать телу миномета угол 45°, контролируя этот угол минометным квадрантом (рис. 68 и 69), установленным на белой осевой линии миномета.

2. При помощи поворотного механизма и механизма горизонтирования установить белую осевую линию миномета в вертикальной плоскости, контролируя эту установку ниточным отвесом и поперечным уровнем прицела.

3. Впереди, не ближе 400 м от миномета, выставить вертикальную веху, визируя через отвес и белую осевую линию миномета.

4. Действуя барабанчиком угломера и не сбивая установки (положения) миномета, отметиться по той же контрольной вехе, т. е. вертикальную щель коллиматора совместить с той же вехой.

В этом положении при выверенной линии прицеливания угломер должен иметь нулевые установки, т. е. на шкале грубой наводки должна быть установка 30, а на барабанчике должно быть установлено деление 0.

Если установки угломера при отметке по контрольной вехе отличаются от нулевых установок, то необходимо поступать следующим образом:

а) ослабить винты, крепящие указатель (индекс) угломера, и установить его против цифры 30 шкалы грубой наводки; установив указатель, вновь закрепить винты;

б) широкой отверткой ослабить гайку 29 (рис. 35), крепящую кольцо барабанщика угломера, и, установив кольцо так, чтобы деление 0 было против риски указателя, закрепить снова гайку 29 , наблюдая за тем, чтобы не была нарушена отметка угломера (т. е. чтобы не было нарушено совпадение вертикальной щели коллиматора с контрольной вехой).
