25. Устройство и назначение опорной плиты

Опорная плита (рис. 29) представляет собою штампованную цельно-сварочную конструкцию, состоящую из основания плиты 140 и приваренной чашки 141 с гнездом Г для шаровой пяты казенника, которой ствол миномета соединяется с плитой.

Рис. 29.Опорная плита (сб. 5):

140— основание (основной лист плиты) (5–1); 141— чашка (сб. 5–1); 142и 143— накладки (5–3, 5–4, 5–5); 148— крюк (5-10); 149— скоба (5-11); 150— ребра для вьючки (5-16, 5-17); 151— крючок для шнура (5-13, 5-14); Г— гнездо для шаровой пяты; Р— ручка (5–2).

На верхней стороне основания плиты для большей жесткости и прочности приварены накладки 142 и 143 , а внизу — ребра 146 и 147 (рис. 30) которые образуют три сошника: центральный Ц , и два боковых Б , которыми опорная плита, утапливаясь в него, сцепляется с грунтом. На передней стороне основания приварены две ручки Р , которыми пользуются при установке, перестановке и переноске плиты. Кроме того, к верхней стороне основания плиты приварены два крюка 148 , которыми плита подвешивается к раме колесного хода при походном положении, и скоба 149 для подтягивания плиты стяжкой С (рис. 43) к раме хода.

а

б

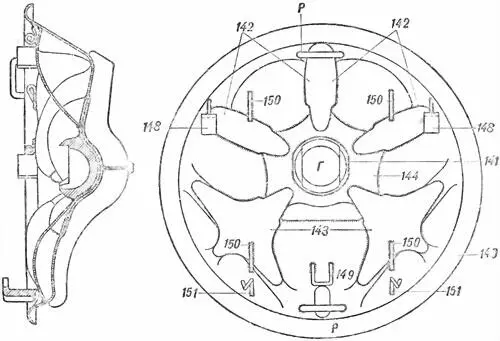

Рис. 30.Опорная плита (сб. 5):

а— общий вид сверху; б— общий вид снизу; 146и 147— ребра. (5–6, 5–7, 5–8); Ц— центральный сошник; Б— боковой сошник; Г— гнездо для шаровой пяты.

К верхней стороне основания плиты приварено четыре ребра 150 , при помощи которых опорная плита укладывается на конский вьюк.

Для производства выстрела при помощи длинного спускового шнура имеются два крючка 151 (правый и левый), за которые и заводится шнур.

Минометный прицел МП-82-УС (рис. 31) обеспечивает ведение огня из миномета по видимым целям (прямая наводка) и по невидимым целям (непрямая наводка).

Прицел состоит из следующих частей: а) коллиматора О , б) механизма горизонтальных углов (угломера) Г и в) механизма углов прицеливания (собственно прицела П ).

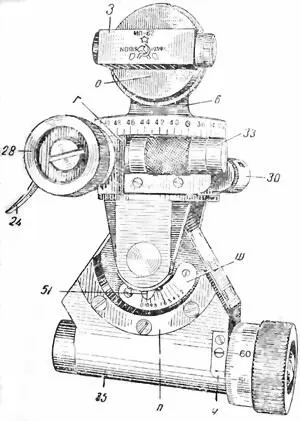

Рис. 31.Прицел МП-82 (общий вид слева):

3— корпус коллиматора; 6— кронштейн коллиматора; 24— рычаг (отводка); 28— ручка червяка угломера; 30— поверочный уровень; 33— боковой уровень; 35— корпус прицела; 51— указатель (индекс); У— указатель барабана прицела; Ш— грубая шкала углов прицеливания; О— коллиматор; Г— угломер: П— механизм углов прицеливания.

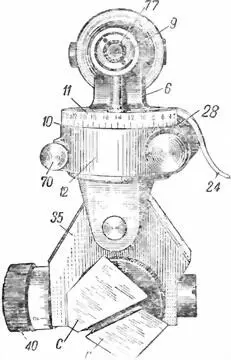

Рис. 32.Прицел МП-82 (общий вид справа):

6— кронштейн коллиматора; 9— гайка оси; 10— указатель (индекс); 11 — шкала грубой наводки; 12— корпус угломера; 24— рычаг (отводка); 28— ручка; 35— корпус прицела; 40— ручка червяка; 70— поперечный уровень; 77— ось; К— посадочный клин; С— скошенная часть посадочного клина.

Коллиматор расположен на вращающейся крышке угломерного механизма. В корпусе угломерного механизма, внизу, имеется круговая выточка, которой корпус насажен на круговой фланец кронштейна прицела. Круговая выточка на корпусе угломера и фланец на кронштейне корпуса прицела плотно подогнаны друг к другу и надежно скреплены винтами.

Таким образом, коллиматор, угломерный механизм и прицел представляют собой одно целое. Коллиматор и угломерный механизм, вместе взятые, представляют собой упрощенную панораму, которая служит для наводки миномета в цель. Линия 30–00 на панораме определяет направление оптической оси прицела. Если при этом на всех остальных шкалах имеются нулевые установки, то оптическая ось прицела представляет собою нулевую линию прицеливания.

Собственно прицел служит для придания оси канала ствола требуемых углов прицеливания.

Наружные части коллиматора и угломера показаны на рис. 31, 32 и 33:

а) Наружные части коллиматора: корпус коллиматора 3 ; ось корпуса коллиматора 77 ; кронштейн коллиматора 6 ; гайка оси 9 .

На корпусе коллиматора (рис. 31) сбоку выгравировано:

МП-82-УС

№…, марка завода,

год изготовления…

На корпусе коллиматора нанесена белая стрелка для направления коллиматора на точку наводки.

б) Наружные части угломера: корпус угломера 12 ; указатель (индекс) 10 для отсчета по шкале грубой наводки; шкала грубой наводки угломера 11 ; ручка червяка 28 (рис. 33) с точной шкалой (барабан) угломера, 27 и с рычагом 24 (отводкой), на котором нанесен указатель для отсчета по шкале точной наводки; поперечный уровень 30 (рис. 31); боковой уровень 33 ; шайба усиления Шб (рис. 33) на прицелах МП-82-УС.

Грубая шкала угломера разбита на 60 равных делений; каждое деление равняется — 100 тысячным. Нумерация делений дана через одно деление (2, 4, 6, 10 и т. д. до 68); деления 0 и 60 обозначены точками. Угломер допускает работы с прицелом в пределах 360°, т. е. в пределах 60 делений. Точная шкала угломера нанесена в тысячных и имеет 100 делений. Каждое десятое деление шкалы обозначено соответствующей цифрой: от 0 до 90. Один полный оборот точной шкалы угломера соответствует одному делению грубой шкалы, т. е. 1-00.

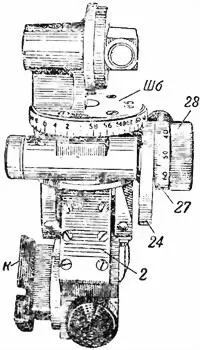

Рис. 33.Прицел МП-82 (общий вид спереди):

2— крышка; 24— рычаг (отводка) 27— точная шкала угломера; 28— ручка; К— посадочный клин; Шб— шайба.
