При употреблении седла в качестве верхового шлея с седла снимается. При употреблении седла под верх и под вьюк с седла снимаются передние кобуры и вьючные ремни к ним. Переметные сумы назначаются только к седлам под патронные вьюки.

а) Ленчик

Ленчик (рис. 80, 81) состоит из двух полок; правой 1 и левой 1а , двух составных лук (арок) — передней 9 и задней 10 , и сиденья-живца 33 .

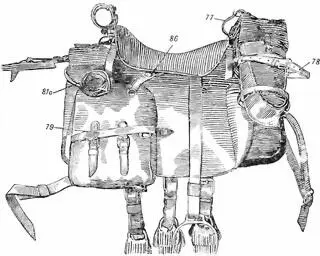

Рис. 80.Верхово-вьючное седло обр. 1909 г. (в собранном виде):

77— верхний вьючный ремень; 78— средний вьючный ремень; 79— нижний вьючный ремень; 81а— нижний вьючный ремень; 86— пряжка.

На каждой полке для жесткости выштампованы три продольных канала, два углубления для подкладок 4 и две выемки для кольцевых планок 39 (рис. 82).

К каждой полке прикрепляются три антабки 2 для подпруг, одна антабка 3 для путлища и две кольцевые планки 39 , укрепляющие края отверстий под матки подкладок.

В каждой полке имеются отверстия для прохода маток заверток, прикрепляющих подкладки к полкам ленчика; посредине полок, ближе к внутренним краям, находятся три болта 6 для крепления крыльев.

Каждая лука или арка (передняя и задняя) состоит из двух полулук (полуарок), имеющих П-образное поперечное сечение и оттянутую лапу. Лапы соединяется с полками ленчика посредством винтов 25 с гайками и шплинтами. Для прочности крепления полулук к полкам под полки подложено по две прокладки 4 (рис. 82) (сзади и спереди); передняя лука несколько меньше задней.

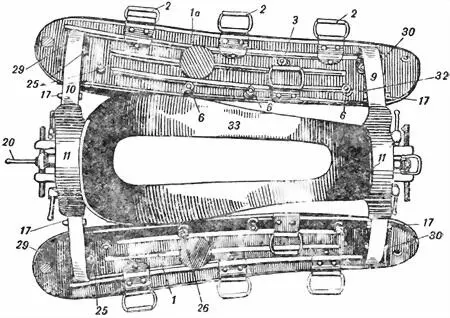

Рис. 91.Ленчик (вид сверху):

1— правая полка; 1а— левая полка; 2— антабка для подпруги; 3— антабка для путлищ; 6— болт; 9— передняя лука; 10— задняя лука; 11— замок; 17— планка вьючная; 20— костылек к. регулирующему винту; 25— винт; 26— гайка; 29и 30— щечки для рычагов; 33— сиденье.

К каждой полулуке прикреплены: вьючная планка 17 , щечки 29 и 30 для крепления вьючных рычагов и вкладыш (на рисунке не видно), состоящий из двух частей и приклепываемый непосредственно к лукам. За вьючные планки 17 зацепляются своими вырезами вьючные рычаги тех вьюков, которые не требуют для своего крепления универсальных приспособлений. В паз между вертикальной плоскостью полуарки и приклепанной к ней щечкой входит выступ оковки вьючного рычага.

Кроме того, к полуаркам прикреплены при помощи гаек с шайбами и шплинтами нарезные матки 19 и 19а регулирующего винта 18 , зажимные винты 22 с костыльками 21 и накладки (на рисунке не видно) для крепления универсальных приспособлений.

Замок 11 соединяет полулуки в одно целое. Оп имеет вид П-образной обоймы с двумя дуговыми прорезями для прохода маток 19 и 19а и зажимных винтов 22 ; между этими прорезями прикреплена направляющая планка 14 с ушком 15 . Планка служит для направления регулирующего винта 18 . Концы регулирующего винта, входящие в нарезные головки маток 19 и 19а , имеют правую и левую нарезки.

При вращении за костылек 20 регулирующий винт ввинчивается в головки маток или вывинчивается из них. При ввинчивании или вывинчивании винта сдвигаются или раздвигаются полулуки с полками, благодаря чему имеется возможность точно пригнать полулуки к спине лошади. Зажимные винты 22 удерживают полулуки в одном положении.

Замки 11 имеют козырьки, к которым болтами с гайками и шплинтами прикрепляется сиденье-живец 33 .

В седлах, изготовляемых по новым чертежам, сиденье крепится к замкам винтами.

В средней части сиденья имеется продолговатый паз, служащий для удобства посадки всадника при езде.

Снизу к сиденью прикреплены две антабки 38 : сзади — для седельного шлейного горта, спереди — для ремня, соединяющего хомут с седлом.

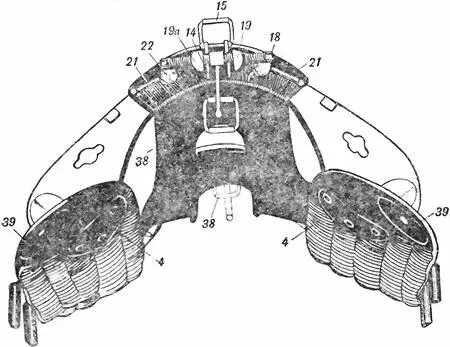

Рис. 82.Ленчик (вид спереди):

4— подкладка; 14— направляющая планка; 15— ушко; 18— регулирующий винт; 19и 19а— нарезные матки; 21— костылек к зажимному винту; 22— зажимной винт; 38— антабка; 39— кольцевая планка.

б) Подкладки под полки ленчика

Каждая подкладка под полки ленчика (рис. 83 и 84) состоит из стальной прокладки 65 (левой или правой), двух заверток 66 , двух маток (передней 69 и задней 68 ), нижней кожи 64 , верхней кожи 63 с двумя козырьками (передним 46 и задним 47 ) и войлочной прокладки 61 с нижней обшивкой.

Прокладка 65 является основанием для подкладки под полки ленчика. Назначение ее — равномерно распределить давление вьюка на спину лошади.

К концам прокладки приклепаны две нарезные матки. В матки ввинчивается завертки, притягивающие подкладки к полкам ленчика.

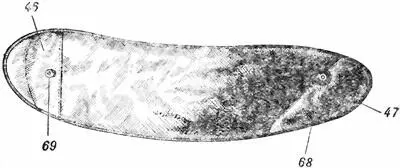

Рис. 83.Подкладка под полки ленчика:

46— передней козырек; 47— задний козырек; 68— матка задняя; 69— матка передняя.

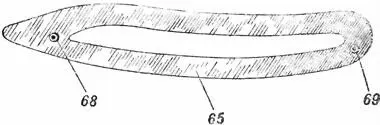

Рис. 84.Стальная прокладка (вид сверху):

65— прокладка; 68— матка задняя; 69— матка передняя.

Завертка 66 состоит из цилиндрической нарезной части, ввертываемой в матку, и кольца 67 .

К прокладке прикрепляется четырьмя медными заклепками нижняя кожа 64 , выкраиваемая из наиболее упругой кожи (мостовье и полувал) и служащая для упругой передачи толчков при колебаниях вьюка.

Сверху прокладка прикрывается верхней кожей 63 , выкраиваемой из выростковой кожи. В коже делаются отверстия для прохода маток. Сверху к верхней коже припаиваются козырьки — передний 46 и задний 47 , которыми подкладки прикрепляются к полкам ленчика.

Под кожу 64 кладется войлок 61 , обтягиваемый снизу и с боков обшивкой из юфтовой мягкой кожи, предохраняющей войлок от подмокания и загрязнения.

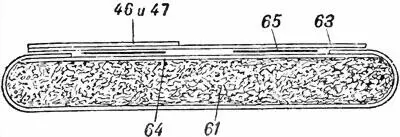

Рис. 85.Подкладка под полки ленчика (разрез):
