Нижний вьючный ремень 79 состоит из длинного и короткого ремней с пряжками и шлевками.

Этот ремень предназначен для крепления заднего вьюка к суме и перетягивания сумы поперек, для этого конец длинного ремня пропускается в шлевку задней стенки сумы, затем под крыловой горт и застегивается пряжкой, после чего охватывает часть заднего вьюка и застегивается пряжкой короткого ремня.

п) Нагрудник

Нагрудник (рис. 87) состоит из двух нагрудных ремней 120 с гортами 121 , одного подгрудного ремня 122 с гортом 123 и розетки. Один конец каждого нагрудного и подгрудного ремня пришит к розетке, к другому концу каждого ремня пришиты пряжка, неподвижная шлевка и горт; кроме того, каждый ремень имеет подвижную шлевку.

Розетка состоит из кружка 124 , вырезанного из глянцевой кожи, и войлочной подушки 125 , обшитой тонкой кожей.

о) Шлея

Шлея (рис. 100) состоит из ободового ремня а с двумя гортами в , двух откосных ремней г с напряжниками е и спинного ремня д с напряжником з к розетке.

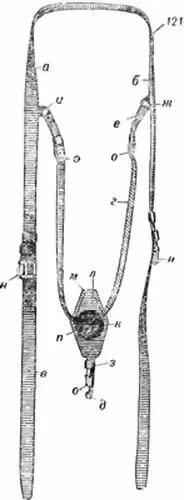

Рис. 100.Шлея:

121— шлея; а— ремень ободовый; б— ремень подкладной; в— горт; г— откосный ремень; д— ремень спинной; е— напряжник; ж— ремень для кольца; з— напряжник и кольцо; и— обшивка подушки; м— облицовка подушки; н— пряжка; о— пряжка; л— войлочная подметка; и— кольцо; п— кружок розетки.

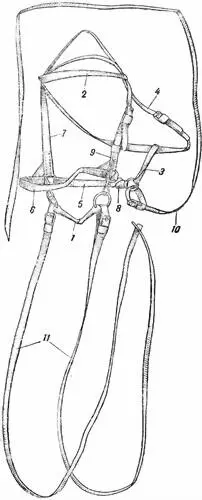

Рис. 101.Узда (сб. 1):

1— удило; 2— налобный ремень; 3— соединительная петля (сб. 2); 4— подбородник (сб. 3); 5— подгубный ремень; 6— намордный ремень; 7— суголовный ремень (сб. 8); 8— папряжннк подгубника (сб. 9); 9— щечный ремень (сб. 10); 10— чумбур (сб. 4); 11— повод (сб. 5).

Ободовый ремень имеет на концах по пряжке п и по две шлевки (неподвижная и подвижная).

Кроме того, к ободовому ремню при помощи ремней ж прикрепляются два кольца и для напряжников и откосных ремней.

Чтобы ремни ж не натерли боков лошади, они снабжены подкладными ремнями б ; один конец откосного ремня г вшит в розетку, а другой конец застегивается пряжкой о напряжника, пришитого к кольцу и ; напряжники имеют неподвижные шлевки.

Спинной ремень д и напряжник з пришиты к розетке; спинной ремень имеет неподвижную шлевку, а напряжник — пряжку о и неподвижную шлевку.

Розетка состоит из кожаного кружка п , войлочной подметки л , облицовки м к кожаной подметке и обшивки к к войлочной подмётке.

п) Горт седельный

На одном конце седельный горт имеет продольную прорезь для надевания горта на антабку сиденья седла, на другом конце — отверстия для застегивания пряжкой напряжника шлеи.

р) Узда-недоуздок и принадлежность к седлу

К верхово-вьючному седлу обр. 1909 г. системы Грум-Гржимайло и Сергеева положена такая же узда-недоуздок (рис. 101), как и к конской амуниции (см. Руководство службы по артиллерийской амуниции).

К этому же седлу положена следующая принадлежность: попона, трок попонный, комплект сакв для продовольственных запасов на ездового и для овса, мешочки для принадлежностей, щетки (платяная, смазная и для чистки конской амуниции), сетка для сена, конская торба, конская щетка, скребница, водопойное ведро. Вся принадлежность такая же, как и принадлежность для кавалерийского седла.

(рис. 80 — 104)

Прежде чем приступить к сборке седла, следует проверить исправность ленчика и пригнать ленчик к лошади. Правильность сборки самого ленчика проверяется на заводах, на складах и в артиллерийских мастерских на специальном станке системы Грум-Гржимайло.

При осмотре ленчика проверяется, не погнуты ли замок 11 и полуарки 9 и 10 ; если эти детали погнуты, то ленчик отправляется в ремонт в артиллерийские мастерские.

При пригонке летчика к лошади надо иметь в виду, что чем больше площадь прикосновения ленчика к лошади, тем меньше давление и качание вьюка на спине и тем устойчивее положение лошади.

Для пригонки ленчика необходимо наложить его на спину лошади таким образом, чтобы середина между луками ленчика совпала с седьмым ребром лошади (считая от крупа).

Возможно, что при этом замок 11 передней луки придется над холкой лошади, но это не имеет особого значения, так как подкладки под полки, потник и чепрак поднимают переднюю луку на высоту от 6,5 см (при неострой холке) до 9 см (при острой холке).

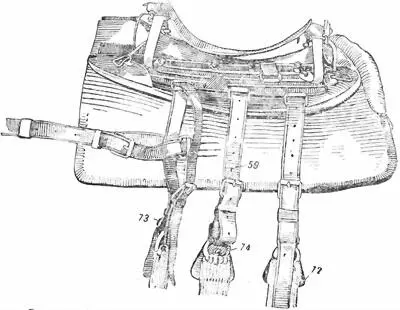

Рис. 102.Сборка летчика с потником, шлеей и подпругами:

59— подпружный ремень; 72— подкладка под кольцо; 73— шлевка; 74— ремень стяжной.

Пригонка передних концов полок производится таким же образом, что достигается вращением регулирующих винтов 18 (рис. 82). Сперва пригоняются концы полок так, чтобы при легком нажатии рукой на ленчик долевые края полок находились на одинаковом расстоянии от тела лошади; после пригонки задние концы полок закрепляются зажимными винтами 22 (рис. 82).

Пригонка ленчика заключается в сдвигании или раздвигании полок, но если замок передней луки приходится над холкой, то под замок со стороны сиденья подкладывается ладонь или несколько пальцев руки (плашмя) и полки устанавливаются (на-глаз) параллельно телу лошади и выше холки на 6,5–9 см (в зависимости от холки).

При достаточном навыке можно пригонять ленчик с привинченным к нему подкладками под полки, но при этом необходимо проверять на-глаз и наощупь правильность наклона полки к телу лошади, для чего, сильно прижав одной рукой седло к лошади, концами пальцев другой руки провести по краям подкладки передней части полок, чтобы проверить, не прижимаются ли края подкладок к лошади. При завинчивании доотказа заверток 66 (рис. 86) подкладка под полку ленчика выгибается и равномерно заполняет изгиб спины лошади. При пригонке ленчика к лошади с прямой спиной завертки 66 ослабляются. При пригонке ленчика собранного седла необходимо снять части седла, мешающие отделению подкладок (крылья не снимаются).

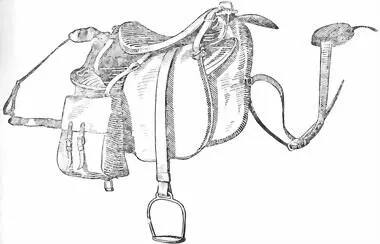

Рис. 103.Сборка седла с подушкой, сумами, путлищами и нагрудником.
