После проверки сборки ленчика и пригонки его к телу лошади надо собрать седло в следующем порядке:

1. Прикрепить к сиденью (живцу) 33 (рис. 81) ленчика подушку 122 сиденья притяжными ремнями 125 (рис. 89).

2. Прикрепить крылья:

а) надеть крылья на болты 6 (рис. 81), нижние концы которых расклепаны в полках ленчика; плотно прижать крыло рукой к полке ленчика (при этом передний болт 6 будет насколько мешать производить нажатие, вследствие чего передний конец крыла немного отогнется вверх); у тех ленчиков, где есть стяжки, пропустить эти стяжки через прямоугольное отверстие в крыле на верх крыла;

б) надеть на передние и средние болты 6 кожаные шайбы (на рисунке не показаны), а на задние болты 6 ремни 86 (рис. 92) с пряжками 87 для застегивания подвесных гортов 95 (рис. 96) переменных сум; надеть шайбы на все болты 6 (рис. 81); навинтить на болты 6 гайки 26 и закрепить их шплинтами.

3. Надеть на полки ленчика подкладки:

а) надеть передний козырек 46 (рис. 85) подкладки на передний конец полки и прижать ее заверткой 66 (рис. 86) настолько, чтобы верхняя часть передней матки 69 (рис. 8З) завертки вошла в стальную кольцевую планку 39 (рис. 82), прикрепленную к полке;

б) ввести задней конец полки 1 (рис. 81) в карман подкладки, образованный задним козырьком 47 , после чего прижать всю подкладку к полке, чтобы задняя матка 68 завертки подошла к отверстию в задней кольцевой планке 39 ;

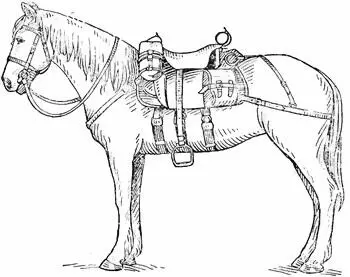

Рис. 104.Лошадь, взнузданная и заседланная верхово-вьючным седлом обр. 1909 г. Грум-Гржимайло и Сергеева.

в) надев на заднюю завертку 66 кожаную шайбу (изготовляемую средствами войсковой части), завернуть эту завертку доотказа, после чего закрепить доотказа переднюю завертку 66 .

При ввертывании передней и задней заверток надо иметь в виду, что завертки изготовляются одинаковой длины, между тем задняя завертка должна быть короче, поэтому при сборке необходимо либо срезать конец завертки, чтобы длина остающегося отрезка нарезной части равнялась ее диаметру, либо подложить под нее кожаную шайбу. В противном случае ввернутая завертка будет выступать из стальной прокладки 65 (рис. 84), и с внутренней стороны подкладки под полку ленчика образуется бугор, что совершенно недопустимо.

Концы у задних заверток разрешается срезать в войсковых частях.

4. Прикрепить переметные сумы (к тем седлам, к которым они положены):

а) надеть переметные сумы на шейки задних заверток 66 (надевать отверстием, имеющимся в задней стенке 103 сумы вверху);

б) скрепить суму с крылом, для чего крыловой горт 96 (рис. 96) сумы пропустить в верхнюю шлевку на задней стенке 103 , затем в шлевку, нашитую на крыле, и в нижнюю шлевку, на задней стенке 103 сумы, после этого конец горта 96 застегнуть пряжкой, прикрепленной ремнем 85 к передней стенке 106 сумы;

в) застегнуть подвесные горты 95 переметных сум пряжкой ремней, надетых на задние болты 6 полок ленчика; конец каждого подвесного горта просунуть между подушкой и сиденьем (живцом);

г) ввести средние вьючные ремни 83 заднего вьюка с той стороны, где расположены крылья, в кольца 67 задних заверток 66 ;

д) просунуть нижние вьючные ремни 79 (рис. 99) заднего вьюка между задней стенкой 103 (рис. 98) сумы и шлевкой крыла и ввести их в шлевку, пришитую к задней стенке 103 сумы с левой стороны. Вьючные ремни 79 протягиваются так, чтобы пряжки их внутренних ремней легли на верхние углы переметных сум, обращенных к крупу лошади.

5. Надеть крышу 113 сиденья так, чтобы в прорези у козырьков крыши вошли ушки 15 направляющих планок 14 замков, после чего в ушки 15 ввести гортики 112 крыши сиденья и продеть верхний вьючный ремень 82 заднего вьюка со стороны сиденья.

6. Прикрепить кобуры (к тем седлам, к которым они положены):

а) наложив кобуры так, чтобы глубокий вырез в их днище 91 был обращен вперед, пропустить в прямоугольный вырез днища ушко 15 направляющей планки 14 замка передней луки;

б) пропустить верхний вьючный ремень 77 переднего вьюка в кольцо 89 (рис. 95), пришитое на ремень 88 сверху днища 91 между кобурами, а затем в ушко 15 направляющей планки 14 замка передней луки и в шлевку ремня;

в) пропустить средние вьючные ремни 78 переднего вьюка в кольца 89 , пришитые к кобурам на ремнях 88 , затем в кольца 67 передних заверток 66 и в шлевки, пришитые снизу к днищу 91 кобур; ремни 78 протягивать так, чтобы их внутренние пряжки после затягивания кобур легли к бокам кобур со стороны шеи лошади;

г) ввести нижние вьючные ремни 81 переднего вьюка в нижние шлевки, пришитые снизу к днищу 91 кобур.

При хранении седла в собранном виде верхние и средние вьючные ремни переднего вьюка застегиваются: верхний 77 застегивается на первую дырочку, образуя большую петлю, конец его продевается в шлевку; средние 78 после ввода длинного ремня в кольца и шлевки на днище кобур застегиваются под гортиками 99 (рис. 95) и крышками кобур, после чего короткие ремни застегиваются на свои пряжки; нижние 81 , после ввода в нижние шлевки на днище кобур, не застегиваются, а пропускаются в свои шлевки и вторично вводятся в шлевки днища кобур. Верхний 82 вьючный ремень заднего вьюка после пропуска в ушко 15 вводится в пряжку и свертывается в виде кольца; средние 83 ремни заднего вьюка после пропуска в кольцо 67 задних заверток 66 вводятся в пряжки и свертываются в виде колец; нижние 79 ремни после пропуска в шлевки задних стенок, переметных сум не застегиваются пряжками, а пропускаются в неподвижные шлевки обеих ветвей ремня.

7. Собрать подпруги и пристегнуть их к ленчику :

а) к крайним поперечным перехватам веревочной части каждой подпруги привязать стяжными сыромятными ремнями 74 (рис. 87) подкладки 72 под кольцо 54 , причем кольцо 54 должно помещаться между ветвями стяжного ремня 74 , пришитого к подкладке 72 ; узел, образующийся при завязывания этого ремня, должен быть снаружи; поверхность лопасти подкладки, имеющая нашитую шлевку, должна быть обращена вверх;

б) к каждой подпруге пристегнуть подпружные ремни 59 , для чего свободный конец ремня 59 ввести с наружной стороны в кольцо 54 подпруги и в шлевку, нашитую на верхней поверхности подкладки 72 , протянуть ремень до пряжки 60 и его свободный конец ввести в неподвижную шлевку, пришитую у этой пряжки снизу;
