Руководство по 40-мм подствольному гранатомету ГП-25

1 — ствол с кронштейном; 2 — ось рычага фиксатора; 3 — рычаг фиксатора; 4 — фиксатор; 5 — корпус ударно-спускового механизма с рукояткой; 6 — спуск с тягой; 7 — толкатель; 8 — пружина спуска; 9 — боевая пружина; 10 — гнеток; 11 — ось курка; 12 — курок с ударником; 13 — казенник; 14 — ось корпуса; 15 — чека; 16 — переводчик; 17 — отвес; 18 — прицел; 19 — втулка отвеса; 20 — втулка стопора; 21 — пружина прицела; 22 — пружина стопора; 23 — стопор

1) Отделить корпус ударно-спускового механизма с казенником и рукояткой от ствола(рис. 6): взяться левой рукой за ствол гранатомета, а правой — за корпус ударно-спускового механизма и, нажимая большим пальцем правой руки на замыкатель, повернуть ствол с кронштейном относительно корпуса ударно-спускового механизма на 60° в любую сторону, после чего разъединить их.

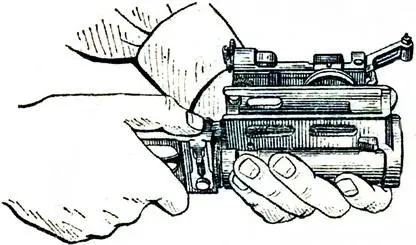

Рис. 6.Отделение корпуса ударно-спускового механизма с казенником и рукояткой от ствола

2) Отделить чеку:взять корпус ударно-спускового механизма в левую руку, а двумя пальцами правой руки взяться за верхнюю (изогнутую) часть чеки и подтянуть ее вверх (рис. 7).

3) Отделить ось корпуса и переводчик:удерживая корпус в левой руке, двумя пальцами правой руки последовательно извлечь из отверстий корпуса ось, а затем и переводчик; для удобства извлечения переводчика поставить его в положение ПР, а при извлечении его одним пальцем левой руки нажать на замыкатель.

4) Отделить казенник от корпуса ударно-спускового механизма:взяться правой рукой за корпус, а левой — за казенник и разъединить их.

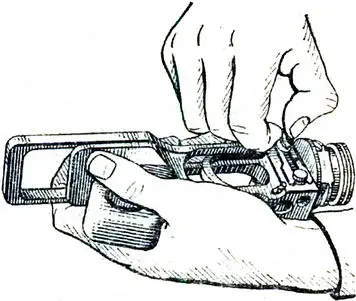

Рис. 7.Отделение чеки

10. Порядок сборки гранатомета после неполной разборки.

1) Присоединить казенник к корпусу ударно-спускового механизма:взять в левую руку казенник, а в правую — корпус ударно-спускового механизма и соединить их так, чтобы ударник вошел в центральное отверстие казенника и совместились отверстия для оси корпуса и переводчика.

2) Вставить ось корпуса и переводчик в свои отверстия:удерживая в левой руке корпус ударно-спускового механизма, правой рукой последовательно вставить в свои отверстия ось корпуса, а затем переводчик; вставляя переводчик, нажать пальцем левой руки на замыкатель.

3) Присоединить чеку:удерживая корпус ударно-спускового механизма в левой руке, правой рукой поставить на место чеку так, чтобы ее концы вошли в цилиндрические пазы переводчика и оси корпуса, а пружинящий язычок своим изогнутым концом вошел в крестовидное углубление на торце переводчика.

4) Присоединить ствол к корпусу ударно-спускового механизма:взять в левую руку ствол, а в правую — корпус ударно-спускового механизма с казенником и вставить казенник в ствол до упора так, чтобы сухарные выступы казенника вошли в соответствующие вырезы на торце ствола, после этого повернуть казенник относительно ствола до западания замыкателя в соответствующий паз на стволе.

5) Поставить переводчик в положение ПР:перевести рычаг переводчика в вертикальное положение.

11. Порядок полной разборки гранатомета.

Полная разборка гранатомета производится с использованием принадлежности автомата.

1) Произвести неполную разборку,руководствуясь ст. 9.

2) Отделить рычаг фиксатора:взять в левую руку ствол с кронштейном, а правой рукой выколоткой через отверстие с правой стороны кронштейна вытолкнуть ось рычага фиксатора (рис. 8), после чего отделить рычаг фиксатора.

3) Отделить фиксатор:удерживая ствол с казенником в левой руке, правой рукой отверткой повернуть фиксатор на 90° в любую сторону и извлечь его из отверстия в стволе.

4) Разобрать ударно-спусковой механизм:поставить корпус вертикально рукояткой вниз правой стороной к себе и правой рукой отверткой через нижнее окно в корпусе нажать на курок, а левой рукой выколоткой вытолкнуть ось курка (рис. 9) и, плавно отпуская отвертку, извлечь левой рукой курок с ударником из корпуса (в случае заклинивания курка нажать на спуск правой рукой, придерживая курок левой рукой), затем извлечь из корпуса гнеток с боевой пружиной и спуск с тягой, извлечь толкатель из спуска и пружину спуска из корпуса.

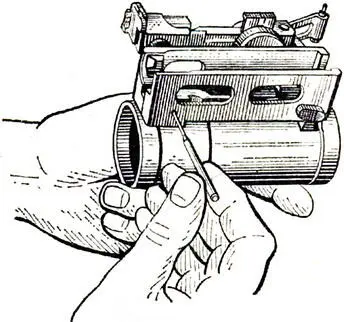

Рис. 8.Выталкивание оси рычага фиксатора

5) Разобрать прицел:положить ствол с прицелом на стол, нажав одним пальцем левой руки на стопор прицела до упора, правой рукой надавить пеналом для принадлежностей автомата на втулку отвеса, повернуть ее в любую сторону до выхода выступов на оси прицела из отверстия в ней (рис. 10) и отделить втулку отвеса, затем отделить отвес, втулку стопора, стопор с пружиной, пружину прицела и сам прицел.

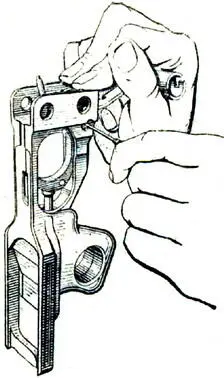

Рис. 9.Выталкивание оси курка

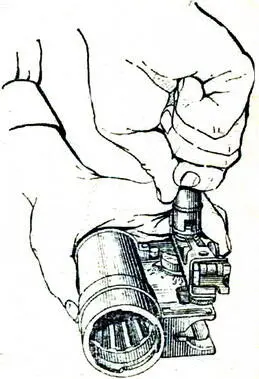

Рис. 10.Отделение втулки отвеса при разборке прицела

12. Порядок сборки гранатомета после полной разборки.

1) Собрать ударно-спусковой механизм:вставить пружину спуска в корпус, вставить толкатель в спуск, а затем спуск с тягой в корпус, вставить гнеток с боевой пружиной в гнездо корпуса; вставить курок с ударником в корпус, для чего: поставить корпус вертикально рукояткой вниз верхней частью к себе, вложить курок в паз корпуса так, чтобы верхний выступ гнетка вошел в выемку на нижнем конце курка, и, упирая корпус в ствол, отверткой нажать на курок так, чтобы его отверстие для оси совпало с отверстиями корпуса, в эти отверстия вставить ось курка так, чтобы головка ее запала в соответствующий вырез корпуса (рис. 11).

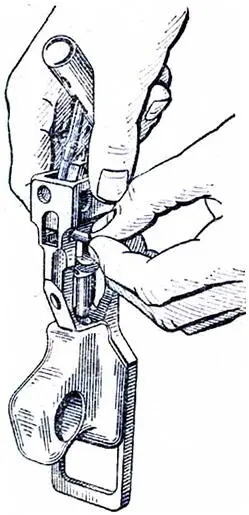

Рис. 11.Вставление оси курка

2) Присоединить казенник к корпусу ударно-спускового механизма,руководствуясь ст. 10.

3) Вставить в отверстие ствола фиксатори повернуть его отверткой на 90° так, чтобы прижим фиксатора своими лапками лежал на плечиках фиксатора.

4) Поставить на место рычаг фиксатора:вложить рычаг фиксатора в гнездо кронштейна, вставить выколотку в отверстие для оси рычага фиксатора с правой стороны и ее концом приподнять фиксирующий язычок, после чего вставить ось в отверстие с левой стороны (рис. 12) и дослать ее выколоткой до конца, до западания на нее фиксирующего язычка.
