Руководство по 40-мм подствольному гранатомету ГП-25

Сверху на казеннике на одной оси смонтированы: передающий рычаг, который блокирует курок, когда гранатомет не поставлен на автомат; замыкатель, фиксирующий казенник от поворота относительно ствола; пружина замыкателя, взаимодействующая с передающим рычагом и замыкателем.

С левой стороны в отверстии казенника установлен экстрактор, служащий для разряжания гранатомета, перемещение экстрактора ограничено специальным штифтом.

На кольцевом выступе казенника, соединяющемся со стволом, приклепаны два компенсатора в виде пластинчатых пружин, выбирающие зазор между стволом и казенником по сухарным выступам (один компенсатор одноперый, второй — двуперый).

17. Корпус ударно-спускового механизма с рукояткой(рис. 17) соединяется с казенником и вместе с ним представляет собой часть гранатомета, отделяемую от ствола с кронштейном при укладке гранатомета в сумку для переноски. В корпусе размещается ударно-спусковой механизм.

Рукоятка служит для удержания гранатомета при стрельбе, она соединена с корпусом посредством эластичного замка.

В передней части корпуса имеются два отверстия для соединения с казенником с помощью оси корпуса и переводчика.

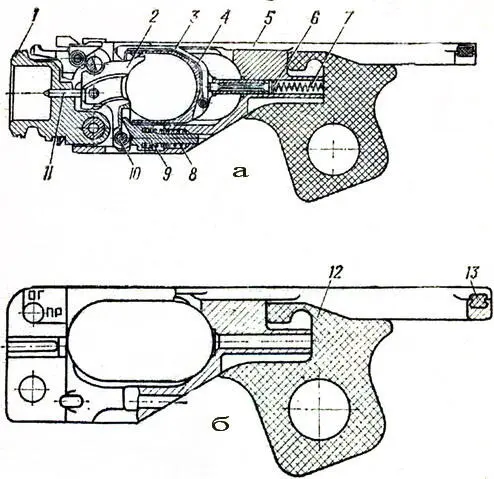

Рис. 17.Корпус ударно-спускового механизма с рукояткой:

а — общий вид (разрез); б — корпус с рукояткой (разрез); 1 — казенник; 2 — курок; 3 — тяга; 4 — спуск; 5 — корпус с рукояткой; 6 — толкатель; 7 — пружина спуска; 8 — боевая пружина; 9 — гнеток; 10 — ось курка; 11 — ударник; 12 — рукоятка; 13 — вкладыш

Рамка корпуса охватывает цевье автомата и предохраняет его от механических повреждений при стрельбе. В рамку корпуса вклеен упругий вкладыш, служащий для предотвращения жестких ударов по коробке автомата при стрельбе из гранатомета.

18. Ударно-спусковой механизмслужит для производства выстрела из гранатомета. Он состоит из курка с ударником, спуска с тягой, пружины спуска, толкателя, боевой пружины и гнетка (рис. 17, а ).

Курок с ударником служат для нанесения удара по капсюлю-воспламенителю выстрела. Курок установлен в пазу корпуса на оси, которая удерживается от выпадания головкой, западающей в радиальную канавку на корпусе. Ударник может поворачиваться относительно курка, что обеспечивает вхождение его в центральное отверстие казенника при сборке. Спуск с тягой предназначен для взведения курка. Пружина спуска служит для возвращения спуска в исходное (переднее) положение и, кроме того, воздействует через толкатель на тягу, удерживая ее в зацеплении с боевым взводом курка.

В нижней части корпуса в цилиндрическом гнезде размещена боевая пружина, которая через гнеток передает усилия на курок с ударником. На гнетке имеются два выступа: верхний выступ служит для передачи усилий боевой пружины при взведении курка, нижний выступ — для отбоя курка.

19. Переводчик(рис. 1 поз. 6 ) при постановке в положение ПР (рычаг в вертикальном положении) блокирует курок, предохраняя заряженный гранатомет от случайного выстрела. Перед производством выстрела переводчик ставят в положение ОГ (рычаг в горизонтальном положении), тем самым освобождая курок.

20. Направляющий стержень возвратной пружины с защелкойставится на автомат вместо штатного направляющего стержня для исключения самопроизвольного отсоединения крышки ствольной коробки от автомата в процессе стрельбы. Подпружиненная защелка заскакивает за закраину отверстия в крышке ствольной коробки и удерживает крышку от возможного продольного инерционного перемещения назад при стрельбе.

Замена на автомате штатного направляющего стержня возвратной пружины направляющим стержнем, входящим в комплект гранатомета, производится при поступлении гранатомета в подразделение на весь срок эксплуатации гранатомета. Штатный направляющий стержень возвратной пружины после замены должен быть сдан на склад.

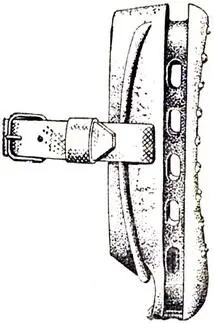

Рис. 18.Затыльник с ремнем

21. Затыльник(рис. 18) служит для смягчения силы отдачи при стрельбе из гранатомета при упоре приклада автомата в плечо стреляющего и для предотвращения деформации приклада автомата при стрельбе с упором в жесткий грунт.

На деревянный приклад автомата АКМ или АК74 затыльник с ремнем устанавливается таким образом, чтобы приклад автомата вошел в гнездо затыльника до упора, а ремень пристегивается к антабке приклада автомата.

На металлический приклад АКМС затыльник устанавливается наружными пазами и фиксируется ремнем, охватывающим плечевой упор приклада. На АКС74 затыльник устанавливается также, как и на АК74, и пристегивается ремнем к прикладу автомата.

22. Выстрел ВОГ-25по своему устройству унитарный (рис. 19). Он состоит из гранаты, в головную часть корпуса которой ввинчен взрыватель, а в дно — метательный заряд. На корпусе гранаты установлен обтекатель.

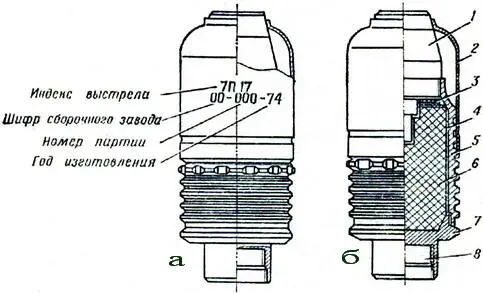

Рис. 19.40-мм выстрел ВОГ-25:

а — общий вид и маркировка; б — разрез; 1 — взрыватель; 2 — обтекатель; 3 — прокладки; 4 — картонная сетка; 5 — корпус гранаты; 6 — разрывной заряд ВВ; 7 — дно гранаты; 8 — пороховой метательный заряд

Граната (рис. 19, б ) состоит из корпуса, дна, разрывного заряда, сетки и прокладок.

Корпус гранаты имеет цилиндрическую форму, изготовлен из стали и предназначен для монтажа всех частей выстрела, придания гранате поступательного и вращательного движения в канале ствола и получения осколков при разрыве гранаты. С обеих сторон корпуса нарезана внутренняя резьба для установки взрывателя и дна. Возможны варианты конструкции, когда дно соединяется с корпусом путем прессовой посадки.

Дно служит для крепления метательного заряда и фиксации гранаты в канале ствола гранатомета после заряжания.

Разрывной заряд ВВ цилиндрической формы предназначен для разрыва корпуса на осколки и придания им определенной скорости разлета.

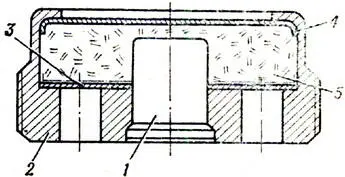

Рис. 20.Пороховой метательный заряд:

1 — капсюль-воспламенитель; 2 — гильза; 3 — кольцо; 4 — крышка; 5 — пороховой заряд

Разрывной заряд поджат в корпусе гранаты прокладками.

Сетка изготовлена из картона, она предназначена для получения организованного дробления корпуса на осколки.

Обтекатель установлен на корпусе гранаты и служит для уменьшения влияния сопротивления воздуха.
