Руководство по 40-мм подствольному гранатомету ГП-25

5) Собрать прицел:поставить прицел и пружину прицела на ось прицела, поставить стопор прицела с пружиной на место, поставить втулку стопора на ось прицела, а затем отвес и втулку отвеса; нажав на стопор до упора, надавить пеналом для принадлежностей автомата на втулку отвеса и повернуть ее в любую сторону так, чтобы опорные поверхности ее отверстия зашли за выступы на оси прицела.

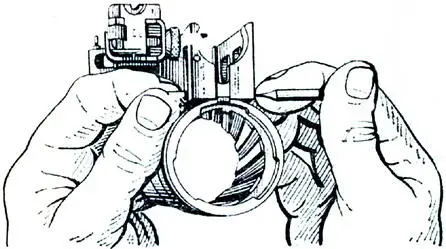

Рис. 12.Вставление оси рычага фиксатора

6) Присоединить ствол к корпусу ударно-спускового механизма,руководствуясь ст. 10.

7) Поставить переводчик в положение ПР.

13. Стволгранатомета (рис. 13) служит для направления полета гранаты. Внутри канал ствола имеет нарезную и гладкоствольную (с казенной стороны) части. Нарезная часть имеет двенадцать правых нарезов и служит для придания гранате вращательного движения при полете, чем обеспечивается ее устойчивость на траектории. Калибр ствола (расстояние между полями нарезной части по диаметру) равен 40 мм.

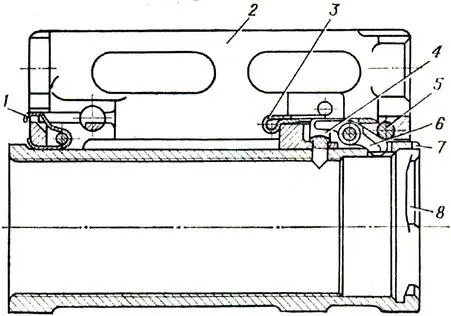

Рис. 13.Ствол с кронштейном в разрезе:

1 — компенсатор; 2 — кронштейн; 3 — прижим фиксатора; 4 — фиксатор; 5 — переводчик; 6 — рычаг фиксатора; 7 — паз для замыкателя ствола; 8 — сухарный выступ

Гладкоствольная казенная часть ствола предназначена для размещения казенника, она заканчивается тремя сухарными выступами для соединения с казенником. Сверху на казенной части ствола имеется паз, в который западает замыкатель.

В стволе имеются два отверстия, в одном из которых размещен фиксатор, удерживающий гранату в канале ствола, а другое отверстие служит для прохода в канал ствола рычага фиксатора, взаимодействующего с блокировочным механизмом, исключающим возможность ведения огня из гранатомета, не установленного или не полностью установленного на автомате.

На стволе сверху имеются два прилива с пазами типа «ласточкин хвост» для прессового соединения с кронштейном.

14. Кронштейн(рис. 14) предназначен для присоединения гранатомета к автомату и размещения прицельных приспособлений.

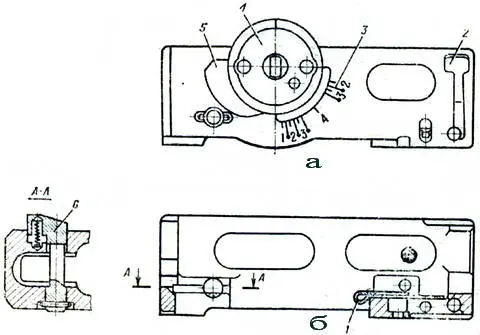

Рис. 14.Кронштейн:

а — вид слева; б — в разрезе; 1 — прижим фиксатора; 2 — паз для рычага предохранителя; 3 — дистанционная шкала; 4 — ось прицела; 5 — кулачок; 6 — защелка кронштейна

Передняя и задняя опоры кронштейна имеют посадочные места для крепления гранатомета на автомате.

Внутри кронштейна в передней части размещены защелка кронштейна, которая удерживает гранатомет от продольного смещения относительно автомата, и пружинный компенсатор, выбирающий зазор между газовой камерой автомата и кронштейном, а в задней части — прижим фиксатора и предохранитель с пружиной, который блокирует ударно-спусковой механизм, если гранатомет не присоединен к автомату.

Снизу кронштейн имеет два прилива для соединения со стволом.

С левой стороны на кронштейн приклепана ось прицела, на которой установлены корпус прицела и отвес, и нанесена дистанционная шкала. Деления шкалы обозначены цифрами 1, 2, 3, 4, 3, 2, которые указывают дальность стрельбы в сотнях метров; каждое деление разделено пополам, промежуточные между цифрами деления соответствуют дальностям стрельбы 150, 250 и 350 м. Первые четыре цифры используются при стрельбе прямой наводкой настильной траекторией, последние три цифры (4, 3 и 2) — при стрельбе непрямой наводкой и прямой наводкой навесной траекторией.

На правой стороне кронштейна указывается индекс гранатомета — 6Г15. На оси прицела имеется кулачок, воздействующий на корпус мушки для ввода поправки на деривацию. Слева в задней части кронштейна в специальном пазу расположен рычаг предохранителя, который при присоединении гранатомета к автомату смещает подпружиненный предохранитель вправо, при этом происходит разблокирование ударно-спускового механизма.

15. Прицел(рис. 5, поз. 18 ) служит для наведения оружия в цель при стрельбе из гранатомета. Прицел состоит из корпуса прицела и размещенных на нем мушки, ввинченной в корпус прицела, полозка, откидного целика, пружины корпуса мушки, отвеса, устанавливаемого на оси прицела, и стопора прицела. К корпусу прицела приклепаны шайба корпуса, фиксирующая корпус на кронштейне в требуемом положении, и фиксатор отвеса с указателем положений прицела.

К полозку приклепан фиксатор целика, удерживающий также винт целика от поворота.

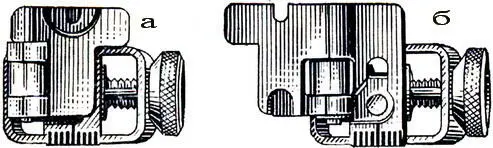

Рис. 15.Целик:

а — в походном положении; б — в боевом положении

Целик (рис. 15) устанавливается в походное и боевое положения. Винт целика обеспечивает регулирование целика при приведении гранатомета к нормальному бою.

Отвес служит для придания гранатомету необходимых углов возвышения при стрельбе непрямой наводкой (навесной траекторией) по ненаблюдаемым целям, находящимся на обратных скатах местности или в открытых траншеях, окопах. Он устанавливается на оси прицела с помощью втулки отвеса и втулки стопора. Пружина прицела прижимает втулку отвеса к замыкающим выступам оси прицела и таким образом фиксирует прицел в собранном виде. Стопор прицела обеспечивает несбиваемость прицела в момент выстрела. Пружина стопора удерживает его в верхнем положении.

При установке прицела кулачок, имеющийся на оси прицела, отодвигает корпус мушки на величину необходимой поправки на девиацию.

16. Казенник(рис. 4 и 16) представляет собой камеру высокого давления, в которой происходит сгорание метательного заряда гранаты. На казеннике имеются направляющий поясок и сухарные выступы, служащие для соединения казенника со стволом, сзади казенник имеет две пары ушек (верхних и нижних) с отверстиями для соединения с корпусом ударно-спускового механизма. В казеннике имеется центральное отверстие, в которое входит ударник.

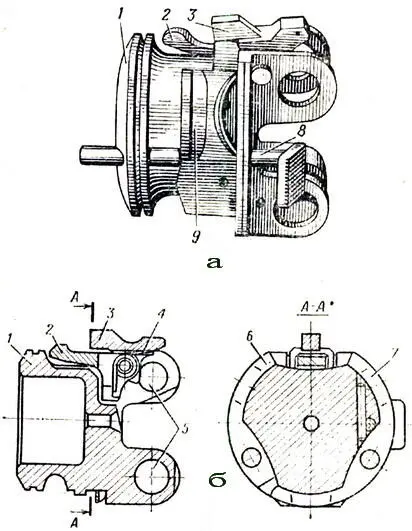

Рис. 16.Казенник:

а — общий вид; б — в разрезе; 1 — казенник; 2 — передающий рычаг; 3 — замыкатель; 4 — пружина замыкателя; 5 — отверстия для оси корпуса и переводчика; 6 — компенсатор одноперый; 7 — компенсатор двуперый; 8 — экстрактор; 9 — сухарные выступы
