46. Разборка пулемёта производится для чистки, смазки, осмотра, замены и исправления частей. Излишне частая разборка вредна, так как она ускоряет изнашивание частей. Поэтому обучение разборке и сборке на боевых пулемётах допустимо лишь в исключительных случаях и с соблюдением особой осторожности в обращении.

47. При разборке и сборке пулемёта соблюдать следующие правила:

1. Разборку и сборку частей и механизмов производить на чистом столе, а в поле — на чистой подстилке.

2. Отделяя или вкладывая части пулемёта, обращаться с ними осторожно, не допуская излишних усилий и резких ударов.

3. Отвинчивая какую-либо часть или гайку, стронуть её с места ключом, а затем отвинчивать рукой; завинчивая — сначала навернуть рукой, а затем закрепить ключом.

48. Пулемёт разбирать в такой последовательности:

1. Отделить щит от станка:а) ослабить гайку соединительного болта, поворачивая её слева направо; б) повернуть кверху до горизонтального положения хвост головки соединительного болта; в) снять щит, поднимая его кверху.

2. Открыть крышку короба:взяться руками в обхват за ручку затыльника, нажать большими пальцами рук на застёжку вперёд и поднять крышку вверх (рис. 56).

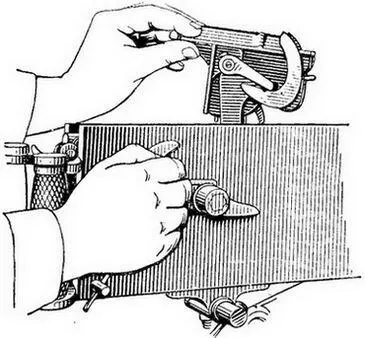

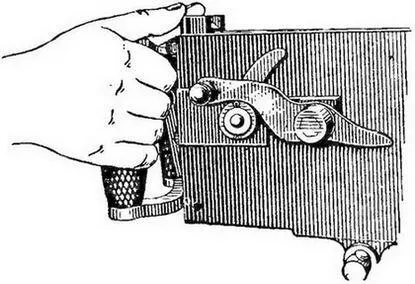

Рис. 56.Как открыть крышку короба

Рис. 57.Как вынуть замок из короба

3. Вынуть замок:а) подать правой рукой рукоятку вперёд доотказа; б) взять левой рукой за гребень остова замка и приподнять его несколько вверх (рис. 57); в) плавно отпуская рукоятку, поднять замок; г) повернуть замок на одну треть круга и, одновременно поднимая его кверху, снять замок с шатуна.

4. Спустить ударник:а) взять замок в левую руку боевой личинкой влево, рожками её к себе; б) подать боевую личинку в крайнее верхнее положение; в) наложить большой палец правой руки на горизонтальную площадку остова замка, а указательным пальцем этой же руки прижать трубку замочных рычагов к верхнему предохранительному спуску (рис. 58); г) придерживая трубку большим пальцем правой руки, указательным пальцем той же руки нажать на хвост нижнего спуска и плавно спустить ударник (рис. 59).

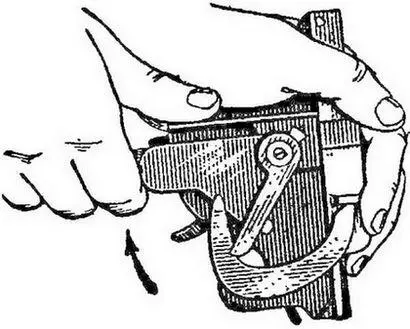

Рис. 58.Как освободить ударник из-под верхнего спуска

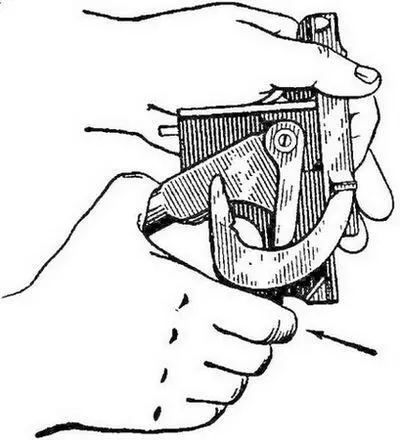

Рис. 59.Как спустить ударник с нижнего спуска

5. Вынуть приёмник:пропустить пальцы рук в поперечное окно приёмника с обеих сторон и плавно поднять его кверху (рис. 60).

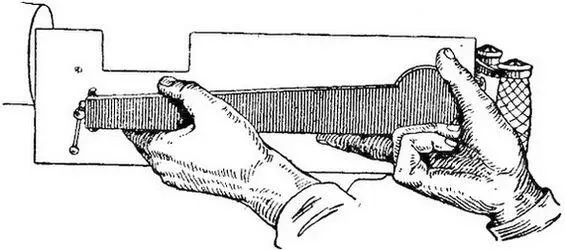

Рис. 60.Как вынуть приёмник

6. Отделить коробку с возвратной пружиной:а) взяться правой рукой за коробку сзади, а левой — в обхват за переднюю часть коробки, подать коробку вперёд настолько, чтобы крючки её сошли с шипов короба, и отделить коробку от стенки короба; б) снять цепочку с крючка пружины (рис. 61).

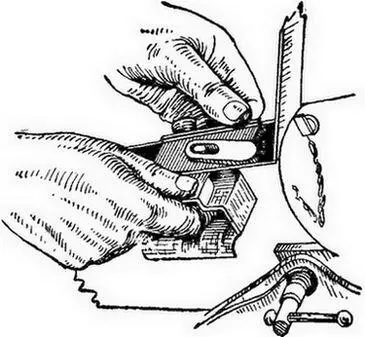

Рис. 61.Как отделить коробку с возвратной пружиной

7. Выдвинуть затыльник:а) сжать пальцами левой руки головку чеки, а правой вытянуть нё в сторону; б) взяться обеими руками за ручки затыльника и, поднимая его вверх, выдвинуть из короба (рис. 62); если затыльник не выдвигается, использовать специальный прибор, для чего положить рожки прибора на стенки короба, зуб зацепа завести за выступ на передней стенке затыльника, затем движением рычага вверх сдвинуть затыльник с места и вынуть его рукой; если прибора нет, сдвинуть затыльник с места лёгкими ударами руки или деревянной колотушки под обе ручки затыльника по очереди (чтобы не перекосить стенок короба), поддерживая при этом тело пулемёта рукой сверху.

8. Вынуть раму со стволом.Если в кожухе есть охлаждающая жидкость, предварительно выпустить её в сосуд. Для этого вывинтить пробку выливного отверстия и с помощью подъёмного механизма поднять заднюю часть пулемёта настолько, чтобы вся жидкость могла вылиться.

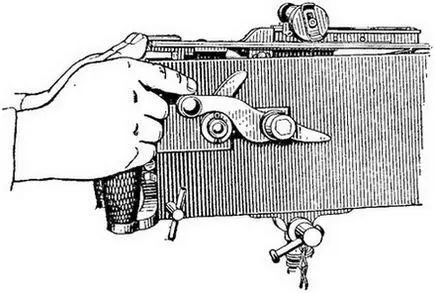

Рис. 62.Как отделить затыльник

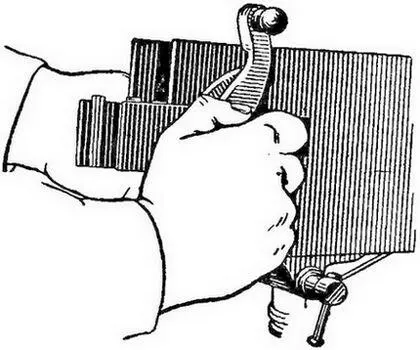

Рис. 63.Как выдвинуть задвижки

Для того, чтобы вынуть раму, нужно выдвинуть задвижки: откинуть рукоятку вперёд, взяться правой рукой за ролик и за задержку и выдвинуть правую задвижку, взять рукой левую задвижку сзади с обеих сторон и выдвинуть её.

Если задвижки сидят туго, выдвинуть их прибором для отделения затыльника или, взявшись правой рукой за рукоятку у оси мотыля, а левой за барабан, лёгкими толчками выступов рамы сдвинуть задвижки с места, после чего вынуть их рукой (рис. 63). Для отделения задвижек прибором вставить медный штифт прибора в отверстие стенки короба для чеки затыльника (с внутренней стороны), затем подать прибор вперёд, поворачивая его как бы на оси, завести второй медный штифт ручки прибора за выступ задвижки и нажать прибор за ручку на себя.

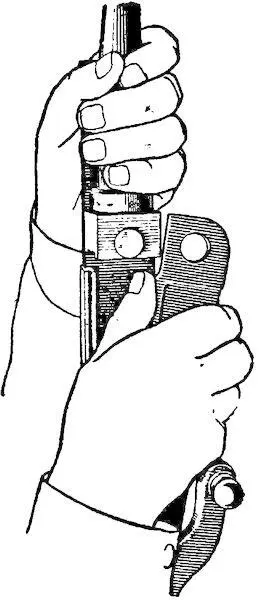

Рис. 64.Как отделить ствол от рамы

Вынуть раму со стволом: поднять шатун и положить его на мотыль; правой рукой взяться за рукоятку, не давая ей поворачиваться, а левой — за барабан и осторожно выдвинуть раму на себя; обхватить левой рукой удлинённый конец левой станины и ствол и вынуть раму со стволом из короба.

9. Отделить ствол от рамы:а) обхватить левой рукой заднюю часть ствола и конец левой станины; б) правой рукой отвести правую (короткую) станину рамы и снять её с цапфы; в) снять левую станину (рис. 64).

10. Вынуть спусковую тягу:подать тягу на себя, поднять её за конец кверху и вынуть из короба.

11. Вывинтить надульник:а) повернуть колпачок в сторону и снять его с надульника; б) сверловым ключом отвинтить втулку надульника, удерживая надульник от вращения ключом для отвинчивания надульника (рис. 65); в) вставить в одно из гнёзд надульника большой сосок ключа и свинтить надульник; г) вынуть сальник из гнезда кожуха.
