2. Для надевания колёс: а) вложить в ступицы колёс спиральные пружины; б) надеть колёса на концы осей и, придерживая гайку раздвижным или гаечным ключом, вращать колёса: правое — по направлению движения часовой стрелки, а левое — в обратном направлении; в) вложить шплинты в бронзовые гайки и в шайбы ступиц; г) развести концы шплинтов.

2. Присоединить тело пулемёта к станку:а) вложить тело пулемёта в станины вертлюга; б) соединить засовом заднюю часть короба с подъёмным механизмом; в) вложить соединительный болт с левой стороны в проушины вертлюга, надеть на болт шайбу и навинтить гайку болта, поворачивая её налево.

Примечание. Если тело пулемёта присоединяют после переноски пулемёта в разобранном виде, то предварительно нужно вынуть соединительный болт из проушин вертлюга, а засов подъёмного механизма тонкой наводки из проушин короба.

3. Собрать замок:

а) Собрать боевую личинку(если она была разобрана): вложить верхнюю защёлку в гнездо выступом к отверстию для бойка ударника; наложить на верхнюю защёлку горбатую пружину горбом вверх и вдвинуть задвижку в пазы доотказа сначала рукой, а потом выколоткой.

б) Надеть боевую личинкупазами на рёбра передней стенки остова замка, рожками в сторону выступа на стенке остова, и продвинуть её до упора в выступ.

в) Вложить ударник в направляющие пазы остова, придерживая боевую личинку в верхнем крайнем положении так, чтобы боёк ударника прошёл в отверстие для него в передней стенке остова замка и в боевой личинке.

г) Вложить верхний предохранительный спускпружиной к горизонтальной площадке, а утолщённым концом вперёд и закрепить его осью. Если ось верхнего предохранительного спуска не входит, то, вставляя ось, покачать конец предохранительного спуска.

д) Вложить лодыжку головой в вырез ударника, для чего положить замок на левый бок и отвести ударник назад; вложить ось лодыжки так, чтобы сосок её вошёл в вырез, при этом ось не должна выступать из-за щеки остова замка.

е) Вложить нижний спускплоской стороной к боевой личинке до совпадения отверстия нижнего спуска с отверстиями в остове замка; вставить ось нижнего спуска так, чтобы она не выступала над поверхностью щёк остова замка.

ж) Присоединить подъёмные рычаги:отвести ударник назад, опуская хвост лодыжки вниз, подать хвост нижнего спуска к передней стенке остова замка и, поддерживая боевую личинку в верхнем положении, ввести ось рычагов в витые вырезы остова замка.

При вводе рычагов длинные концы их направлять ниже боковых выступов боевой личинки и выше треугольных выступов остова замка, а ось рычагов — ниже хвоста лодыжки.

з) Присоединить замочные рычаги, направляя их концы к вырезам в подъёмных рычагах, а трубку — выше хвоста лодыжки; совместить отверстия в щеках замочных рычагов с отверстиями в стенках остова замка; вложить с правой стороны трубчатую ось замочных рычагов и закрепить её с левой стороны разрезной чекой.

и) Спустить ударник:удерживая замок на ладони левой руки и придерживая боевую личинку в верхнем положении, пальцем правой руки отвести хвост нижнего спуска до упора в ось подъёмных рычагов, средним пальцем правой руки нажать на трубку замочных рычагов, чтобы прижать верхний предохранительный спуск к горизонтальной площадке; указательным пальцем правой руки прижать хвост лодыжки к трубке замочных рычагов.

к) Вставить боевую пружину:взять замок в левую руку и упереть его гребнем остова в деревянную подкладку, придерживая хвост лодыжки прижатым к трубке замочных рычагов; правой рукой вложить боевую пружину между нижним спуском и передней стенкой остова (коротким концом к хвосту спуска) и, нажав большим пальцем на закруглённый изгиб пружины, дослать её на место до щелчка (рис. 69).

л) Проверить действие замка:взвести ударник на боевой взвод и, поворачивая замок, убедиться, что наружные части замка свободно двигаются, после чего спустить ударник.

4. Вложить спусковую тягу в короб:взять тягу за задний конец, ввести её в короб, надеть её отверстием на шип дна короба и вставить шип тяги в отверстие дна короба; затем продвинуть тягу вперёд доотказа.

5. Соединить ствол с рамой:взять ствол с намотанным на него задним сальником в левую руку номером кверху; взять в правую руку раму и надеть левую станину её на цапфу ствола, отведя предварительно короткую правую станину в сторону; затем надеть правую станину рамы на другую цапфу ствола.

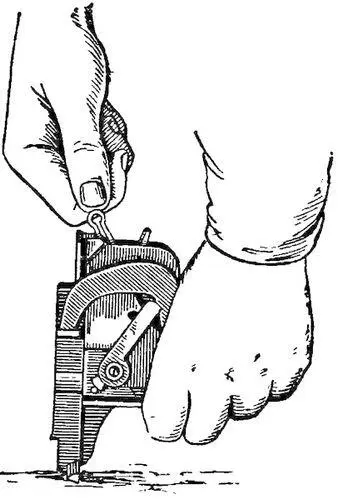

Рис. 69.Как вставить в замок боевую пружину

6. Вложить раму со стволом на своё место:положить шатун на мотыль, правой рукой обхватить рукоятку и правую станину рамы, а левой — ствол с длинной станиной, осторожно вдвинуть ствол в кожух, раму — в короб.

7. Вставить задвижки:приподнять рукоятку и вставить правую задвижку задержкой наружу и головкой кверху, затем вставить левую задвижку шипом наружу и вперёд; если рукой вставить задвижки доотказа не удаётся, дослать их на место лёгкими ударами деревянной колотушки.

8. Вставить затыльник:взять затыльник обеими руками за ручки, плавно вдвигать его по пазам короба, наблюдая, чтобы конец спускового рычага вошёл в гнездо тяги; вставить чеку с правой стороны.

Если затыльник руками до конца не вдвигается, дослать его с помощью прибора или лёгкими ударами деревянной колотушки по верхней части затыльника (но не по ручкам), при этом поддерживать тело пулемёта рукой снизу под коробом; чтобы не разбалтывать подъёмный механизм, он должен быть закреплён; если затыльник вставляется с помощью прибора, то подвести валик прибора под дно короба так, чтобы он не упирался в шип спусковой тяги, затем зацепить крючками прибора за нижние полудуги затыльника и прижать ручку прибора книзу.

9. Присоединить коробку с возвратной пружиной:положить рукоятку на место; надеть цепочку барабана на крючок возвратной пружины, обведя её снизу барабана; поставить вороток натяжного винта отвесно; удерживая коробку руками, как при разборке, подать её вперёд и надеть крючки коробки на шипы стенки короба.

10. Вставить приёмник:отвести ползун в крайнее левое положение; пропустить пальцы руки (или обеих рук) в поперечное окно приёмника и вставить его в короб, наблюдая, чтобы он вошёл вровень с верхними краями стенок.

11. Ввинтить надульник:намотать на конец ствола передний сальник (см. 91), ввинтить втулку в надульник, вставить его в отверстие кожуха и завинтить надульник сначала рукой, а затем ключом.
