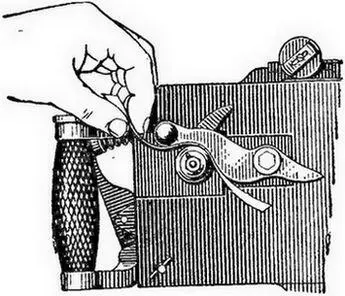

Рис. 72.Проверка зазора между роликом и рукояткой (полоской бумаги)

При отсутствии зазора между роликом и рукояткой произойдёт преждевременный отход замка от обреза ствола при выстреле и как следствие этого — прорыв газов в короб.

4. Проверить величину зазора между выступом рамы и вырезом короба(рис. 73): между передними плоскостями выступов рамы и передней стенкой вырезов для них в коробе должен быть зазор от 0,5 до 2 мм; если зазор меньше указанного размера, то положить под бронзовую гайку прокладочное кольцо, наблюдая при этом, чтобы зазор между рукояткой и роликом остался нормальным.

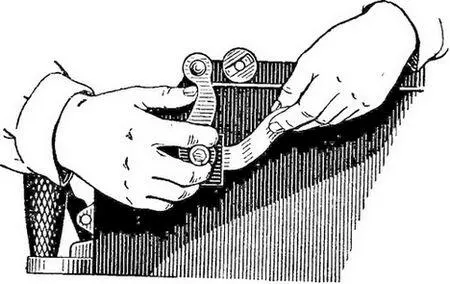

Рис. 73.Проверка зазора между выступом рамы и вырезом короба

При отсутствии зазора во время стрельбы может расколоться правая стенка короба.

5. Проверить правильность действия задержки:нажать на рукоятку левой рукой и и покачать задержку — она не должна качаться, ролик должен свободно вращаться на своей оси; взять левой рукой за головку задержки и, нажав её назад, правой рукой попытаться подать рукоятку вперёд — рукоятка должна прочно удерживаться задержкой.

При неисправности задержки рукоятка вследствие удара мотыля в выступы рёбер рамы в момент автоматического выстрела может подскочить кверху, отчего замок преждевременно оторвётся от обреза ствола, — произойдет прорыв газов в короб.

6. Проверить упирается ли мотыль в выступы рёбер рамы:загнуть конец полоски писчей бумаги, открыть крышку короба и приподнять рукоятку; ввести загнутый конец бумаги между верхней плоскостью мотыля и выступом на станине рамы и отпустить рукоятку (проверка производится с обеих сторон рамы): бумага должна зажаться (рис. 74); если она не зажимается отправить пулемёт в оружейную мастерскую.

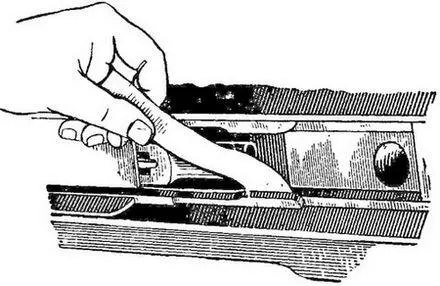

Рис. 74.Проверка упора мотыля в выступы рёбер рамы

При отсутствии упора мотыля в выступы рёбер рамы замок при выстреле преждевременно отойдёт от обреза ствола, отчего произойдёт прорыв газов в короб.

7. Проверить плотность запирания канала ствола(подгонку замка к обрезу ствола): открыть крышку короба, откинуть замок и вставить проверочный патрон в пазы боевой личинки на верхнюю защёлку; опустить замок в короб, плавно послать его вперёд, медленно кладя рукоятку на место; докрывание патрона замком и подъём боевой личинки должны происходить при заметном нажиме на рукоятку. Если рукоятка при этом ложится на место легко, без заметного усилия, то необходимо:

подкладкой колец под гайку шатуна толщиной 0,003″ добиться, чтобы рукоятка не ложилась на место; после этого снять одно прокладочное кольцо.

Примечание. Проверочный (контрольный) патрон выбрать из учебных патронов со средней, ровной толщиной закраины шляпки гильзы.

Перед проверкой патроном плотности запирания канала ствола проследить, чтобы гайка шатуна была довёрнута доотказа. При подкладке под гайку шатуна прокладочных колец их края не должны выступать за наружную окружность гайки шатуна.

После проверки подгонки замка действием рукоятки отвести его назад и, медленно подавая вперёд, посмотреть, не задевают ли загибы боевой личинки при её подъёме за пазы приёмника; между боевой личинкой (её загибами) и продольным окном приёмника должен быть зазор не менее 1 мм. Если загибы боевой личинки задевают за приёмник, положить прокладочное кольцо под бронзовую гайку на стволе. Если при этом будет нарушен зазор между роликом и рукояткой или задержка не будет сцеплена с рукояткой, отправить пулемёт в оружейную мастерскую.

8. Проверить работу боевой личинки:медленно отвести рукояткой замок назад, при этом боевая личинка, миновав планки короба, должна свободно опускаться от собственной тяжести.

9. Проверить правильность возвращения замка в переднее положение и подъём боевой личинки:подать рукоятку вперёд и отпустить её — замок должен энергично вернуться в переднее положение, а боевая личинка подняться кверху.

10. Проверить исправность защёлок и загибов боевой личинки:для проверки зарядить пулемёт учебными (контрольными) патронами — патроны должны удерживаться ровно (без обвисания) и прочно (без качания) на обеих защёлках и свободно (без утыкания) входить в патронник и в выводную трубку.

11. Проверить работу пластинчатой пружины правой станины рамы:немного подать рукоятку вперёд, чтобы вывести боёк ударника из отверстия боевой личинки и опустить подъёмные рычаги; удерживая рукоятку в таком же положении, слегка надавить большим пальцем руки на рожки боевой личинки — личинка не должна опускаться, а должна удерживаться в верхнем положении пластинчатой пружиной правой станины рамы.

12. Проверить работу приёмника:откинуть замок, продёрнуть в приёмник ленту, снаряженную учебными патронами, так, чтобы очередной патрон встал в продольном окне приёмника; потянуть ленту вправо — лента не должна вытаскиваться из окна приёмника; опустить замок в короб и, медленно отпуская рукоятку, подать замок в переднее положение — боевая личинка своими загибами должна захватить патрон в продольном окне приёмника и поставить его на верхнюю защёлку; подать рукоятку вперёд — боевая личинка должна вытащить патрон из продольного окна приёмника; поставить рукоятку отвесно, с наклоном вперёд так, чтобы патрон вышел из окна приёмника, взяться правой рукой за рукоятку и ось её, а левой за головку рукоятки, отвести раму назад и отпустить её — ползун должен подать ленту влево и поставить в продольное окно приёмника очередной патрон; вынуть ленту и отвести подвижные части пулемёта рукой назад, при этом верхнее колено коленчатого рычага не должно упираться в правую стенку выреза приёмника; отпустить подвижную систему — при подаче всех частей вперёд указанное выше колено не должно упираться в левую стенку выреза приёмника, а иметь свободный ход от 0,4 до 1,5 мм. При отсутствии свободного хода может быть срыв пятки коленчатого рычага.

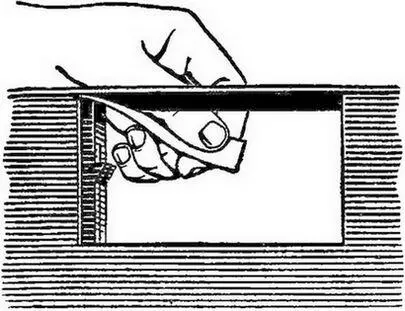

Рис. 75.Проверка прилегания боевой личинки к крышке короба

13. Проверить наличие зазора между боевой личинкой и крышкой короба:вынуть приёмник, положить полоску тонкой бумаги сверху на боевую личинку, закрыть крышку короба и потянуть полоску бумаги через вырезы короба для приёмника — полоска должна свободно вытягиваться (рис. 75). При отсутствии зазора боевая личинка при отходе замка назад будет тормозить его движение.
