12. Вложить замок в короб:поднять свободный конец шатуна и проверить, надёжно ли завинчена гайка; если нужно — довинтить её доотказа, сначала рукой, потом сверловым ключом; взяв замок, взвести ударник на боевой взвод (если он не был взведён ранее) и надеть на шатун трубку замочных рычагов до упора в гайку шатуна, повернуть замок и вложить его в короб; удерживая замок левой рукой, правой плавно послать рукоятку вперёд доотказа и отпустить её.

Спустить ударник, для чего поднять предохранитель и нажать на верхний конец спускового рычага.

13. Закрыть короб крышкой:проверить, вошёл ли приёмник на своё место, а рёбра замка — в направляющие пазы рамы, после чего опустить крышку и нажать рукой на её конец или, нажав большими пальцами на застёжку, опустить крышку на короб и отпустить застёжку.

14. Присоединить щит к станку:поставить хвост соединительного болта так, чтобы срезы его головки стали отвесно; надеть щит ушками на болт; опустить хвост болта вниз; довинтить гайку болта доотказа, вращая её в левую сторону.

50. Разборку и сборку тормоза прицела разрешается производить только офицерскому составу или в мастерской.

Порядок разборки:придерживая тормоз за пластинку, вывинтить винт, отделить пластинку и снять маховичок; вынуть плоскогубцами чеку тормозного рычага и снять его с оси маховичка.

Порядок сборки:надеть рычаг на ось маховичка насечкой к зубчатке круга; вставить чеку; надеть маховичок так, чтобы утолщённый конец тормозного рычага вошёл между концами пружины на внутренней стороне маховичка; наложить тормозную пластинку прорезью на выступ маховичка, наблюдая, чтобы выступ пластинки вошёл через широкий вырез маховичка в паз тормозного рычага; укрепить в этом положении пластинку винтом так, чтобы её можно было сдвигать.

51. Периодический осмотр пулемётов в собранном и разобранном виде производится в сроки установленные Уставом внутренней службы Красной Армии; степень разборки пулемёта определяется осматривающим.

Одновременно с осмотром пулемётов производится осмотр запасных частей и принадлежности к пулемёту.

52. Командир отделения и наводчик должны осматривать пулемёт в собранном виде ежедневно, перед выходом на занятия и стрельбу, а также по окончании чистки и подготовки пулемёта к стрельбе. В разобранном виде они осматривают пулемёт во время чистки. Принадлежность для чистки осматривается ими перед чисткой, а запасные части — во время чистки пулемёта.

53. О всякой неисправности, выявленной при осмотре пулемёта, наводчик обязан немедленно доложить своему командиру отделения, а последний — командиру взвода.

Неисправности, которые не могут быть устранены средствами подразделения, устраняются в оружейной мастерской.

54. При ежедневном осмотре пулемёта проверять:

1. Нет ли на металлических частях налёта ржавчины или загрязнения, забоин или глубоких царапин, а на деревянных частях — трещин.

2. Исправны ли мушка, прицел и целик.

3. Правильность движения ствола и рамы.

4. Натяжение возвратной пружины.

5. Работу замка, действия спускового механизма и приёмника.

6. Работу механизмов горизонтальной и вертикальной наводок.

7. Состояние и крепление щита, надульника, колпачка, пробок и цепочек.

Все замеченные при осмотре пулемёта неисправности должны быть устранены в подразделении или в мастерской.

55. Осмотр пулемёта в собранном виде производить в следующем порядке:

1. Проверить правильность движения ствола и рамы:отделить возвратную пружину; поставить рукоятку отвесно и, взявшись правой рукой за ось её, а левой за барабан, продвигать раму со стволом вперёд и назад. Ствол должен достаточно туго и в то же время плавно ходить в раструбе кожуха. Если движение ствола очень тугое или очень слабое, вынуть его и проверить намотку заднего и переднего сальников и состояние смазки; неисправные сальники перемотать, а сгустившуюся смазку удалить или разбавить зимней ружейной смазкой.

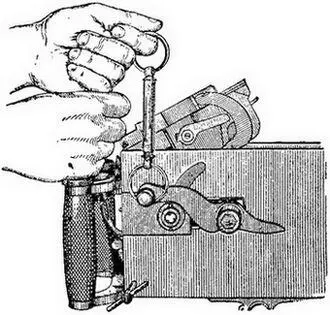

2. Проверить натяжение возвратной пружины:откинуть замок на затыльник, надеть кольцо весов на головку рукоятки, а за другое тянуть весы вертикально вверх; заметить, против какого деления весов будет стоять их указатель в тот момент, когда рукоятка сдвинется с места (рис. 70).

Рис. 70.Как проверить натяжение возвратной пружины

Натяжение пружины должно быть не менее 4 кг; большее натяжение пружины допускается при условии, если это натяжение не вызывает утыкания патронов. Нормальное натяжение для каждого пулемёта определяется стрельбой из него.

При стрельбе холостыми патронами со специальной втулкой натяжение возвратной пружины должно быть не менее 4 кг и не более 4,8 кг.

При стрельбе по воздушным целям натяжение возвратной пружины должно быть не менее 5 — 6 кг.

Для увеличения натяжения пружины следует ввёртывать натяжной винт, поворачивая его вороток в сторону от пулемёта; 10 полуоборотов воротка изменяют натяжение пружины примерно на 0,5 кг.

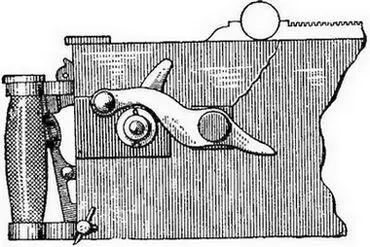

Рис. 71.Раскол правой стенки короба

Напряжение пружины менее 4 кг может вызвать во время стрельбы раскол правой стенки коробав правом верхнем углу её выреза (рис. 71), так как отход подвижной системы назад будет сдерживаться не сопротивлением возвратной пружины, а резким ударом короткого плеча рукоятки по ролику снизу. Излишне сильное натяжение возвратной пружины будет приводить к утыканию патрона в очередной патрон в приёмнике.

3. Проверить величину зазора между роликом и рукояткой:между роликом и рукояткой должен быть зазор в пределах от 0,2 до 1 мм; для проверки взять полоску писчей бумаги, поднять рукоятку, положить полоску бумаги на ролик (сверху и несколько спереди), положить рукоятку на место и потянуть за полоску: бумага не должна зажиматься рукояткой и должна свободно выходить из-под неё при вытягивании (рис. 72); если бумага не вытягивается, завинтить доотказа бронзовую гайку на стволе или вынуть из-под неё лишнее прокладочное кольцо; при этом необходимо проверить, не нарушился ли зазор между выступом рамы и передней стенкой выреза короба (см. п. 4). Если указанным способом не удаётся восстановить зазор между роликом и рукояткой, то отправить пулемёт в оружейную мастерскую.
