Артиллерийское управление РККА - 7,62-мм автоматическая винтовка образца 1936 г. Описание

95. Проверка боя автоматической винтовки признается законченной, когда автоматическая винтовка как в отношении кучности, так и в отношении положения средней точки попадания будет доведена до указанных выше норм.

96. Когда проверка боя будет признана законченной, старая метка (риска) на мушке зачищается, вместо нее аккуратно набивается новая по метке на основании мушки.

Результаты проверки боя каждой автоматической винтовки заносятся в отчетную карточку, прилагаемую к формуляру, который должен храниться для справок в ротах (эскадронах, командах) и складах. Пробоины отмечаются точками, а средняя точка попадания — крестом. При передаче автоматической винтовки вместе с ней передается и формуляр.

97.Разборка винтовки производится для чистки, смазки, замены и исправления деталей винтовки. Излишне частая разборка вредна, так как ускоряет изнашивание деталей, а при неосторожности причиняет им повреждения.

При разборке и сборке винтовки соблюдать следующие правила:

1) разборку и оборку производить над столом или скамейкой, а в поле — над какой-либо подстилкой;

2) отделяя или вкладывая какую-либо деталь, соблюдать осторожность, чтобы не портить соседние, и не допускать излишних усилий, а тем более резких ударов какими-либо металлическими предметами;

3) при отвинчивании или завинчивании винтов лезвие отвести вставлять в прорезь винта отвесно и плотно всем острижем; отвинчивая винты, необходимо стронуть их с места отверткой, а затем отвинчивать рукой; при ввинчивании, наоборот, сначала завернуть рукой, а затем окончательно довернуть отверткой.

Винты, не поддающиеся действию отвертки, не стараться отвинчивать силой, чтобы не сорвать нарезку или не развернуть прорезь, а обращаться в оружейную мастерскую;

4) Во избежание утери и порчи мелких деталей следует, разобрав какой-либо из механизмов, вычистив или осмотрев его, тотчас же вновь собрать, и только после этого приниматься за разборку следующего.

Существуют два вида разборки винтовки: неполная и полная.

Тот и другой вид разборки применяются для чистки винтовки, осмотра с целью подготовки к стрельбе, выявления причин неисправностей, замены деталей запасными и пр. Вид разборки назначается в зависимости от условий обстановки и состояния винтовки.

98.При определении степени необходимой разборки для чистки винтовки руководствоваться следующим:

1) перед выдачей на руки винтовок, поступивших в часть со склада, производится полная разборка с удалением заводской или складской смазки и смазыванием вновь;

2) для чистки винтовки после стрельбы производится полная разборка, за исключением разборки спускового механизма, останова затвора, отражателя и защелки магазина;

3) если во время стрельбы, учений или наряда винтовка намокла или загрязнилась, а также после нескольких дней боев, походов и т. д. для чистки производится полная разборка;

4) если нужно только протереть хранящуюся без употребления винтовку, то следует произвести неполную разборку, т. е, отделить магазин, вынуть шомпол, отделить крышку коробки с возвратной пружиной, вынуть затвор и отделить щитик коробки.

Примечание.Если дерево ложи и ствольной накладки отсырело, не отделять их от ствола, пока не просохнет дерево.

99. Неполная разборка проводитсяв следующем порядке:

1. Поставить в винтовку на предохранитель : большим пальцем правой руки повернуть предохранитель и флажком поставить его вперед до упора в спусковой крючок.

2. Вынуть магазин : удерживая винтовку в левой руке, правой рукой обхватить магазин, одновременно нажимая большим пальцем на защелку магазина, и вынуть его из окна коробки (рис. 52).

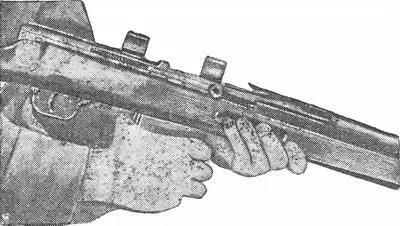

Рис. 52.Вынимание магазина из винтовки.

3. Убедиться, что в патроннике нет патрона : отвести затвор в заднее положение и осмотреть патронник. После осмотра патронника отпустить затвор.

4. Снять штык : поставить винтовку прикладом на землю и, удерживая приклад между ногами, а правой рукой держа винтовку у газовой каморы, обхватить левой: рукой деревянную ручку штыка и, оттянув ее вверх до упора, отвести штык в сторону от себя. Затем, повернув штык вниз до упора, оттянуть ручку вперед и отделить штык от трубки штыка (рис. 53).

5. Вынуть шомпол : держа винтовку в левой руке, правой рукой. отвести головку шомпола в сторону и вынуть шомпол вверх.

Примечание.Как правило, штык должен быть отомкнут от винтовки и должен носиться на поясном ремне.

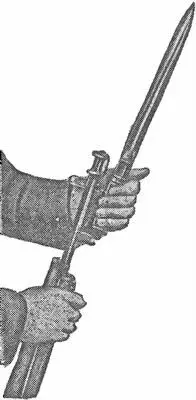

Рис. 53.Отделение штыка от винтовки.

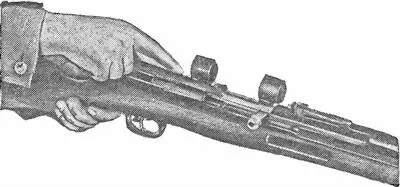

Рис. 54.Отделение крышки коробки от коробки.

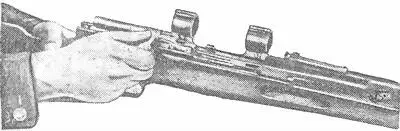

Рис. 55.Вынимание затвора в собранном виде из коробки.

6. Вынуть чеку коробки : нажав указательным пальцем правой руки на флажок чеки, повернуть флажок вверх; затем, удерживая его правой рукой вынуть чеку вправо.

7. Снять крышку коробки : нажимая большим пальцем левой руки на переднюю (от себя) часть крышки и одновременно приподнимая правой рукой задок крышки, отвести ее назад на 15―20 мм; затем, взяв правой рукой за верхнюю часть крышки, снять ее с винтовки вместе с возвратной пружиной (рис. 54).

8. Вынуть затвор со стеблем затвора и ударником :

а) взяв правой рукой за рукоятку стебля затвора, отвести его в крайнее заднее положение;

б) передвинуть щитик так, чтобы он своим зацепом стал против выемки в затворе;

в) вынуть затвор вверх вместе со стеблем затвора и ударником в собранном виде (рис. 55).

Предупреждение.В вынутом затворе ударник находится во взведенном положении, а поэтому обращаться с ним надлежит осторожно во избежание прикусывания пальцев (между остовом затвора и зубом ударника) случайно спущенным ударником.

9. Спустить ударник [3] Взведение ударника см. ст. 102, п. 6. : удерживая правой рукой за рукоятку стебля затвора, встряхнуть затвор — упоры стебля затвора и ударника разойдутся, и ударник спустится.

10. Снять щитик с пазов коробки : правой рукой отвести щитик назад по пазам ствольной коробки.
