100.Сборка винтовки после неполной разборки производится в обратном порядке.

101. Полная разборкаявляется продолжением неполной разборки и производится в следующем порядке:

1. Отделить ложу от ствола с коробкой :

а) положив винтовку вверх спусковой скобой на стол или скамейку и удерживая левой рукой шейку ложи, правой, помощью отвертки, отвинтить хвостовой винт; отвертку следует вставлять в шлиц винта на всю глубину шлица, обращая при этом внимание, чтобы пружинная защелка, предохраняющая винт от самоотвинчивания, была выключена;

б) вынуть хвостовой винт и отделить спусковую скобу;

в) отделить ствол с коробкой от ложи — повернуть винтовку на полоборота. и, удерживая ее левой рукой за шейку ложи, большим и указательным пальцами правой руки отделить ствол и коробку от ложи (рис. 56).

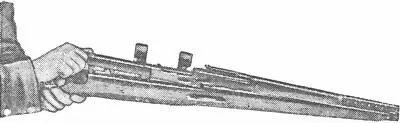

Рис. 56.Отделение ствола с коробкой от ложи.

2. Отделить ствольную накладку от ствола :

а) положить ствол с коробкой в собранном виде на стол и, удерживая левой рукой коробку, правой сдвинуть ствольную накладку вперед по направлению ствола до упора;

б) удерживая левой рукой переднюю часть ствола, правой снять ствольную накладку, преодолевая трение пружинных захватов накладки (рис. 57).

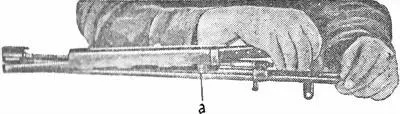

Рис. 57.Отделение ствольной накладки от ствола.

3. Разобрать затвор :

а) взять затвор в левую руку (ударник должен быть спущен); вставить в канал затвора выколотку тонкой частью внутрь и продвинуть ее до упора в направляющий стержень боевой пружины; оперев выколотку о стол, сжимать боевую пружину до тех пор, пока флажок упора (рис. 58) боевой пружины не повернется; взять за флажок упора правой рукой и отделить упор от затвора;

б) постепенно ослабляя надавливание левой рукой на затвор, дать возможность разжаться боевой пружине;

в) взять правой рукой за головку направляющего стержня боевой пружины, и вынуть его и боевую пружину;

г) вынуть ударник;

д) отделить затвор от стебля затвора;

е) отделить упор стебля затвора, вытолкнув тонким концом выколотки его ось;

ж) отделить упор ударника, вытолкнув тонким концом выколотки его ось;

з) снять пружину выбрасыватель, для чего тонким концом выколотки приподнять передний край пружины выбрасывателя выше упора о плечико выбрасывателя; вставить конец отвертки под поднятый край пружины; вставить тонкий конец выколотки в выемку заднего конца пружины выбрасывателя; вытолкнуть пружину вперед до выхода из пазов затвора (рис. 59);

и) отделить выбрасыватель от затвора.

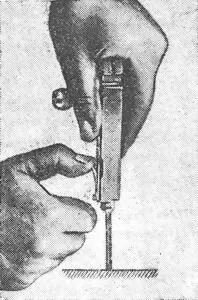

Рис. 58.Вынимание упора боевой пружины.

После чистки и осмотра детали протереть чистой промасленной тряпкой и собрать в обратном порядке.

Предупреждение.При постановке упора боевой пружины ударник ставится так, чтобы его окно для упора стояло против окна в затворе. Во избежание защемления тонкого конца выколотки при поджатии боевой пружины (при соскальзывании выколотки с направляющего стержня) рекомендуется начальное поджатие боевой пружины: при сборке производить толстым концом выколотки, после же постановки упора на половину его длины дополнительно поджать боевую пружину тонким концом выколотки и дослать упор до отказа.

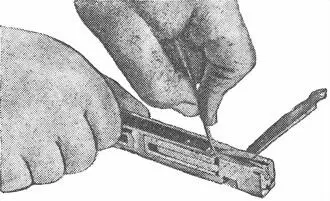

Рис. 59.Отделение пружины выбрасывателя от затвора.

4. Разобрать спусковой механизм :

а) вытолкнуть выколоткой ось спускового крючка;

б) отделить спусковой крючок вместе с пружиной спускового крючка,

в) отделить пружину спускового крючка;

г) отвести назад спусковой рычаг и отделить его от коробки;

д) повернуть коробку в нормальное положение и вынуть шептало движением вниз.

После чистки и осмотра протереть детали чистой промасленной тряпкой и собрать в обратном порядке.

5. Разобрать газовые пути :

а) отвести взводную муфту правой рукой в крайнее заднее положение, сжимая до отказа пружину взводной муфты;

б) взять за шток левой рукой у заднего конца и подать его вперед до упора, пока задний конец штока не выйдет из соединения с взводной муфтой;

в) отвести нижнюю часть штока в сторону;

г) снять шток с газовым цилиндром с патрубка газовой каморы (рис. 60).

После чистки деталей от нагара пороховых газов и их осмотра они смазываются и собираются в обратном порядке.

6. Разобрать клин затвора :

а) выбить выколоткой останов клина;

б) вынуть клин вместе с пружиной.

Прочистив и осмотрев клин и пазы коробки для клина, протереть детали чистой промасленной тряпкой и собрать в обратном порядке.

7. Разобрать останов затвора и отражатель :

а) вытолкнуть выколоткой ось отражателя;

б) вынуть вверх из гнезда коробки останов затвора вместе с пружиной останова;

в) вынуть из гнезда коробки отражатель;

г) вынуть пружину отражателя.

Прочистив и осмотрев детали и гнезда в коробке для помещения этих деталей, протереть детали чистой промасленной тряпкой и собрать в обратном порядке, причем при постановке оси отражателя пружина останова затвора вправляется под ось выколоткой.

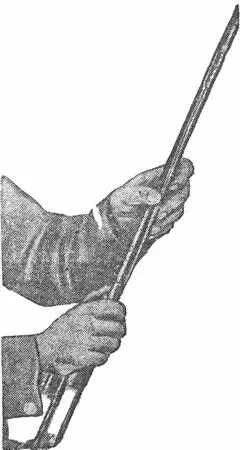

Рис. 60.Отделение штока с газовым цилиндром.

8. Разобрать магазин :

а) удерживая магазин в правой руке, отверткой, удерживаемой в левой руке, поднять пружину крышки магазина, а большим и указательным пальцами правой руки сдвинуть крышку магазина до половины;

б) удерживая большим пальцем левой руки пружину магазина, отделить крышку магазина;

в) вынуть пружину магазина;

г) вынуть подаватель.

9. Собрать магазин . Прочистив и убедившись в исправности деталей, протереть их промасленной тряпкой и собрать в следующем порядке:

а) вставить подаватель площадкой вперед в коробку магазина снизу;

б) заправить пружину магазина в коробку и удерживать ее большим пальцем левой руки;

в) удерживая магазин и пружину магазина правой рукой, левой — надвинуть на выступы магазина крышку магазина до упора, пока защелка своим плечиком не заскочит за стенки магазина, надежно удерживая крышку на своем месте.

10. Разобрать защелку магазина . Разборка производится в случае, если защелка магазина неэнергично работает и не удерживает магазин в окне коробки. Для разборки вытолкнуть выколоткой ось защелки и вынуть из гнезда защелку и ее пружину.
