Артиллерийское управление РККА - 7,62-мм автоматическая винтовка образца 1936 г. Описание

Гильзы изготовляются из латуни (гильза латунная «ГЛ») и из железа, плакированного томпаком (гильза железная «ГЖ»).

Латунная и железная гильзы имеют один и тот же чертеж, различаясь лишь тем, что на верхней кромке шляпки железной гильзы обязательно наносится фаска (скругление) с целью облегчения подачи из магазина в патронник (чтобы гильзы не цеплялись шляпкой за шляпку) и для устранения «строжки» предыдущей гильзы последующей при подаче из магазина.

По наружному очертанию гильзы различают следующие ее части:

1. Дульце гильзы 6;служит для соединения пули с гильзой; пуля вставляется в дульце гильзы (после капсюлирования и засыпки порохового заряда), которое затем обжимают, чтобы пуля не могла выпасть при подаче (в системе подачи оружия) в патронник, причем порох оказывается изолированным от внешних влияний.

2. Скат гильзы 7;является переходной частью от дульца к корпусу гильзы.

3. Корпус гильзы 8; делается обычно коническим.

4. Шляпка гильзы 9;имеет закраину, служащую для придачи патрону постоянного положения в патроннике, благодаря упору закраиной и вырез пенька ствола, а также для экстрактирования гильзы.

5. Капсюльное гнездо 10;служит для помещения в нем капсюля; вверху капсюльное гнездо ограничено перегородкой 11,имеющей наковальню 12.Капсюль 13вставляется в капсюльное гнездо гильзы с некоторым натягом.

6. Перегородка 11;служит для отделения капсюльного гнезда от порохового заряда и имеет два затравочных отверстия 14,через которые луч огня от капсюля передается заряду.

Перегородка должна быть настолько прочной, чтобы не проваливаться под влиянием давления пороховых газов при выстреле, так как с провалом перегородки пороховые газы выбивают капсюль. Прорыв газов в сторону затвора влечет разгар боевой личинки и бойка ударника. Кроме того, при быстром открывании затвора или при открывании в автоматических системах, где открывание происходит еще при наличии значительного остаточного давления пороховых газов, — вырывающиеся (вследствие провала перегородки и выбития капсюля) газы могут нанести ранение стрелку. Что касается наковальни, то она должна быть достаточно прочна и не давать провала.

7. 3атравочные отверстия ; должны обеспечить надежную передачу луча огня от капсюля к пороховому заряду.

8. Стенки гильзы , толщина которых определяется необходимой прочностью [6] Кроме того, при определении толщины стенок гильзы необходимо учитывать то обстоятельство, что стенка может упруго расширяться под влиянием давления пороховых газов, закрывая зазор между стенками гильзы и патронником. После же некоторого спада давления (при остаточном давлении в момент начала экстрактирования) она должна отойти от стенок патронника, чтобы облегчить экстракцию. гильзы, которая должна противостоять усилиям при подаче (в автоматических системах) и при выстреле. Поскольку открывание затвора и начало экстрактирования гильзы происходит при наличии еще значительного остаточного давления, то толщина стенок гильзы по отношению к ее дну делается большей, нежели к скату. Стенки гильзы должны быть достаточно прочными, чтобы не давать трещин по корпусу гильзы при выстреле, так как это повело бы к прорыву газов между гильзой и патронником.

9. Дно гильзы 15;так называется часть гильзы, заключенная между верхней плоскостью перегородки и плоскостью, проходящей через наружную поверхность шляпки.

Основные данные, характеризующие гильзу патрона 7,62-мм калибра с легкой пулей

Длина гильзы 53,35―53,72 мм

Об'ем гильзы не менее 4,05 см³

Вес гильзы 9,5 г для латунной и 8,7 г для железной

Длина дульца 9,42 мм

Диаметр дульца (наружный) 848 мм

Высота корпуса 38,1 мм

Толщина перегородки 0,74―1,02 мм

Толщина стенки:

а) у дульца 0,25―0,34 мм

б) у дна 0,76―0,89 мм

Диаметр шляпки 14,48 мм

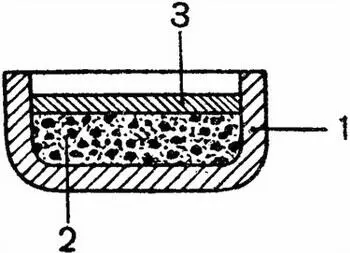

3) Капсюль к 7,62-мм патрону с легкой пулейслужит для воспламенения порохового заряда. Он состоит (рис. 63) из колпачка 1,капсюльного состава 2и фольгового кружка 3,который накладывается сверху на капсюльный состав, причем кружок ставится на шеллачно-канифольном лаке.

Колпачок служит для сборки элементов капсюля и, выставляясь с некоторым натягом в капсюльное гнездо гильзы, не дает газам прорываться между его стенками и стенками капсюльного гнезда этому же содействует то обстоятельство, что под давлением газов стенки колпачка прижимаются к стенкам капсюльного гнезда. Колпачок капсюля изготовляется из латуни.

Рис. 63.Капсюль.

Дно колпачка должно быть достаточно прочным, чтобы не пробиваться насквозь бойком ударника и не прорываться давлением пороховых газов и газов, получающихся от сгорания капсюльного состава.

Капсюльный (ударный) состав должен обеспечить безотказное зажигание порохового заряда.

Состав состоит из гремучей ртути (16 %), бертолетовой соли (55,5 %) и антимония (28,5 %). Фольговый кружок ставится на состав на шеллачно-канифольном лаке, чтобы не дать разрушаться капсюльному составу от механических воздействий (перевозка капсюлей и патронов, при подаче в системах подачи оружия и т. п.); в противном случае капсюльный состав мог бы откалываться и выкрашиваться. Поскольку же капсюльный состав после скалывания может подействовать от трения, то были бы возможны случаи самовоспламенения капсюля, а следовательно, и патрона.

Вот почему патрон, давший осечку, надосчитать опасным, так как в нем капсюльный состав возможно уже нарушен.

Основные данные капсюля

Общий вес капсюля 0,35 г

Навеска капсюльного состава 0,028 — 0,032 г

Наружный диаметр капсюльного колпачка 6,55 мм

Высота капсюльного колпачка 2,92 мм

Диаметр фольгового кружка 5,85 мм

Толщина 0,07 мм

Капсюль развивает достаточно большое давление; поэтому всякий патрон, даже не имеющий порохового заряда, но имеющий капсюль, может быть опасным при неосторожном с ним обращении.

4) Пороховой заряд,употребляемый для снаряжения патронов с легкой пулей, состоит из пороха марки «ВЛ», причем заряд подбирается с тем расчетом, чтобы получить необходимую начальную скорость (V 0) при заданном давлении.

Характеристика патронов с легкой пулей образца 1908/30 г.

Начальная скорость V 0= 825―840 м/сек

Максимальное давление P max= (среднее) не более 3000 кг/см²

Наибольшая дальность X пред= 3400―3500 м

Угол возвышения при X предQ пред= 26―28°.

Дульная энергия — 344 кг. м.
