Из прочих характеристик патрона отметим вес патрона — 21,75―24,0 г и длину патрона — 77,16―75,91 мм.

112. Патроны с легкой пулей предназначаются для стрельбы по живым открытым целям.

113.Необходимо категорически запретить красноармейскому и командному составу производить частичную разрядку, а тем более демонтаж патрона, так как при недостаточной тщательности и отсутствии специальных инструментов и навыка производство демонтажа опасно.

114.Всякий патрон, давший осечку, является опасным в обращении, что об'ясняется нарушениями капсюльного состава. Поэтому, если патрон дал осечку, то разрешается произвести повторный спуск ударника; если патрон и после второго спуска ударника дал опять осечку, то осторожно удалить патрон из патронника и отложить в сторону. После окончания стрельбы патроны, давшие осечки, уничтожаются.

115.Патроны, имеющие капсюль, посаженный выше плоскости шляпки гильзы (выступающий наружу капсюль), и патроны, имеющие сквозные отверстия и трещины на гильзе, никоим образом не должны допускаться к стрельбе, так как первые могут дать выстрел при недокрытом патроннике, а вторые — от воспламенения при нагреве патронника от предыдущей стрельбы.

Об обнаружении патронов с такими дефектами необходимо тотчас же доложить по команде.

116. Все патроны, подвергнувшиеся ударам или из'ятые при задержках, которые повлекли деформацию патрона, не должны допускаться к стрельбе и с ними следует обращаться, как с осечками, т. е. уничтожить.

117.Патрон 7,62-мм калибра с бронебойной пулей образца 1930 г. состоит из (рис. 64): бронебойной пули образца 1930 г., гильзы, порохового заряда и капсюля.

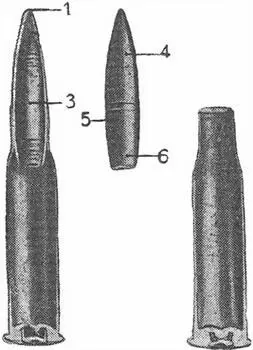

Рис. 64.Патрон с бронебойной пулей 7,62-мм калибра.

1) Бронебойная пуля образца 1930 г. состоит из железной плакированной томпаком оболочки 1,свинцовой рубашки (находится между оболочкой и сердечником) и стального каленого сердечника 3.

По своему наружному очертанию бронебойная пуля имеет оживал 4, ведущую часть 5и конический задок 6.

Назначение сердечника — пробивать броню. Поэтому сердечник достаточно тверд и в то же время прочен. Сердечник изготовляется из специальной стали и закаливается.

Назначение свинцовой рубашки — облегчить условия форсирования пули в канале ствола, так как при ее отсутствии, при врезании полей канала в металл оболочки пули, под последней находился бы непосредственно твердый бронебойный сердечник, что вызвало бы большой наклеп в металле оболочки пули; в результате значительно повысился бы износ канала стволов. Кроме того, получились бы значительно большие усилия форсирования, т. е. увеличилась бы «вредная работа» пороховых газов, идущая на сопротивление врезанию пули в канал ствола, на прохождение ее по каналу ствола и на нагрев его.

Таким образом, при отсутствии рубашки:

а) уменьшилась бы живучесть каналов стволов;

б) из-за увеличения «вредной работы» коэффициент использования заряда уменьшился бы, а вследствие этого уменьшилась бы начальная скорость пули при том же допустимом максимальном давлении.

Основные данные бронебойной пули образца 1930 г. :

Вес пули 10,8―11,0 г

Длина пули 36,1―36,5 мм

Диаметр ведущей части 7,87―7,92 мм

Высота оживала 1905 мм

Длина ведущей части 1,5―1,4 клб

Поперечная нагрузка 23,7 г/см²

Вес оболочки 2,8 г

Вес рубашки 2,7 г

Вес сердечника 5,4 г

Длина конического задка 6,0–6,5 мм

2) Гильза и капсюль — те же, что и для патронов с легкой пулей.

3) Пороховой заряд к патрону 7,62-мм калибра с бронебойной пулей состоит из пороха марки «ВТ». Порох этот пироксилиновый, бездымный. По своей форме этот порох трубчатый, с одним канальцем.

Основные размеры порохового зерна :

Наружный диаметр трубки 0,65―0,80 мм

Диаметр канальца 0,1–0,2 мм

Высота цилиндра 2,0–2,3

Вес заряда подбирается с расчетом получить при стрельбе из 7,62-мм винтовки образца 1891/30 г. начальную скорость 815―830 м/сек при допустимом максимальном давлении в 2940 кг/см² для патронов с латунной гильзой.

Начальная скорость V 0— 815―830 м/сек (при стрельбе из 7,62-мм винтовки образца 1891/30 г.).

Максимальное давление P max— не более 2940 кг/см².

Из прочих характеристик патрона укажем вес патрона — 24,0―25,25 г и длину патрона — 77,16―75,91 мм.

118.Патрон с бронебойной пулей образца 1930 г. предназначается для стрельбы по противнику, укрытому броней толщиной до 7 — 10 мм, т. е. по бронемашинам, танкеткам, а также самолетам, имеющим броню. Брони легкие, толщиной от 2 до 4 мм, начинают пробиваться с дистанции 1200 м [7] Бронепробиваемость указана при стрельбе по нормали к бронеплите. и, следовательно, пробиваются на всех более близких дистанциях. Броня толщиной порядка 7 мм начинает пробиваться с дистанции 800 м.

Броня толщиной в 10 мм начинает пробиваться с дистанции 450 м, причем при удалении брони на З00 м получается уже около 80 % сквозных пробоин.

При получении несквозных пробоин живые цели, укрытые за броней, все равно будут поражаться, так как с тыльной стороны брони будут отказываться осколки, которые обладают убойной силой.

При стрельбе не одиночными выстрелами, а группками по 3―5 патронов эффект поражения увеличивается.

119.Стрельба из автоматической винтовки бронебойной пулей образца 1930 г. ведется с открытого прицела, без ввода каких-либо поправок на несоответствие прицела.

120. Условия безопасного обращения с патронами с бронебойной пулей образца 1930 г. те же, что были указаны для патронов с легкой пулей образца 1930 г.

121. Маркировка патронов с бронебойной пулей образца 1930 г. :

а) вершина бронебойной пули образца 1930 г. окрашивается в черный цвет;

б) на коробках и ящиках наносятся полосы черного цвета и сокращенное название бронебойной пули «Б-З0».

122.Для более удобного и точного прицеливания (по сравнению с открытым прицелом) автоматическая винтовка снабжается оптическим винтовочным прицелом образца 1931 г. (рис. 66).

123.Оптический прицел не улучшает баллистических качеств винтовки, а, облегчая и уточняя прицеливание, позволяет полностью использовать меткость винтовки. В некоторых случаях оптический прицел позволяет измерить расстояние до цели [8] Измерение дистанции до цели с помощью оптического прицела изложено в «Описании 7,62-мм снайперской винтовки образца 1891/30 г.». .
