в) при обнаружении отвертывания установочных винтов кронштейна или винтов хомутиков;

г) при передаче винтовки;

д) при замене оптического прицела новым.

151.Если по каким-либо причинам шкалы барабанщиков были случайно грубо смещены и при очередной стрельбе выявилась значительное отклонение средней точки попадания и даже полное отсутствие пробоин в мишени, то выверка оптического прицела может быть проведена так: при установке шкалы дистанций на деление 3 и шкалы боковых поправок на 0 производится стрельба на дистанцию до 25 м. При такой стрельбе пробоины будут перехвачены мишенью. Определив отклонение средней точки попадания от точки прицеливания и введя поправку, окончательно выверяют оптический прицел.

152. Осмотр винтовок с оптическим прицелом с целью периодической проверки исправности их состояния и правильности хранения, а также в целях проверки их боевой готовности и своевременного выявления и предупреждения неисправностей, производится на основе указаний глав IV, V и VI настоящего описания и дополнительных требований, изложенных ниже.

153. Все винты, служащие для крепления деталей кронштейна, должны быть на своих местах и завинчены до отказа. При наличии сильной развернутости прорезей (шлицов) винтов кронштейна или утери отвернувшихся винтов, последние заменяются в войсковой мастерской при соблюдении условий, которые гарантировали бы неизменяемость в положении прицела на винтовке.

Для этого необходимо замену винтов вести попеременно, заменяя неисправные винты по одному и не отвертывая всех сразу. При правильно довернутых винтах не должно быть никакого качания: а) кронштейна на винтовке и б) прицела в кронштейне. В случае обнаружения ослабления и недовернутости винтов завинчивание их должно быть попеременным и осторожным; излишнее перетягивание винтов хомутиков кронштейна не допускается, так как может повлечь повреждение оптической части прицела.

При устранении качаний после довинчивания винтов должна быть проведена выверка установки оптического прицела, согласно указаниям настоящей главы.

При невозможности устранения качаний винтовка вместе с прицелом отправляется в ремонт на завод или в специальные мастерские.

154.Никакая отладка и припиловка деталей кронштейна не разрешается.

155.Хранение и сбережение оптического прицела, порядок его осмотра и устранение неисправностей производятся согласно указаниям «Описания 7,62-мм снайперской винтовки образца 1891/30 г.».

156.Автоматические винтовки изготовления до 1936 г. различаются устройством отсечки, спускового механизма и упора боевой пружины.

157.Устройство старой отсечки заключается в следующем.

При движении в крайнее переднее положение стебля щитик (рис. 72) при помощи зуба асцепляется с выступом на стебле затвора и также движется в переднее положение, при этом выступ вна щитике выходит из соприкосновения с пером аотсечки (рис. 73). Зуб отсечки бвыходит в коробку. При движении стебля назад щитик в первый момент неподвижен. Когда рукоятка стебля затвора коснется плоскости бщитика, он начнет двигаться назад и своим выступом впойдет под пером аотсечки. В результате этого щитик выведет зуб ботсечки из коробки, и затвор получит возможность свободно пройти по пазу коробки в крайнее заднее положение, отразить гильзу и, двигаясь вперед, подать очередной патрон.

Рис. 72.Щитик.

Рис. 73.Отсечка.

Щитик, находясь в крайнем заднем положении, своим выступом вполностью пройдет перо аотсечки, и зуб отсечки будет удерживаться от продвижения в коробку боковой плоскостью затвора. Как только затвор, двигаясь вперед, пройдет зуб отсечки, последний под действием пружинности самой отсечки выступит внутрь коробки. Щитик, увлекаемый вперед стеблем, выступом впройдет сверх пера отсечки. При полном докрытии стебля работа отсечки повторится.

При неполном доходе стебля в переднее положение щитик, двигаясь сверху пера отсечки, не выйдет из зацепления с ним и при отводе стебля назад вручную для устранения задержки пройдет выступом вотсечки сверх пера отсечки. Таким образом, при движении щитика назад зуб отсечки не будет утоплен в коробку. Затвор, двигаясь назад, встретит этот зуб и остановится в среднем положении. Передний обрез затвора расположится над магазином, и подача очередного патрона из магазина не произойдет.

Для перезаряжания необходимо обязательно довести стебель затвора в крайнее переднее положение и только тогда отводить назад. Тогда затвор получит возможность пройти зуб отсечки, отразить патрон, ранее не досланный в патронник, и подать следующий патрон.

158.Спусковой механизм АВС изготовления до 1936 г. состоит из (рис. 74): спусковой скобы 1,спускового рычага 2,спускового крючка 3,размыкателя 4, рычага автоматического спуска 5,шептала 6,пружины шептала 7,переводчика 8, запора переводчика 9,пружины спускового механизма 10,предохранителя 11.

Рис. 74.Положение деталей спускового механизма при одиночном огне и при установке на предохранитель.

Спусковой крючок(рис. 75) при помощи оси, проходящей черед отверстия а,крепится в коробке. Выступ вслужит для передачи движения размыкателю.

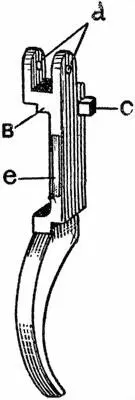

Рис. 75.Спусковой крючок.

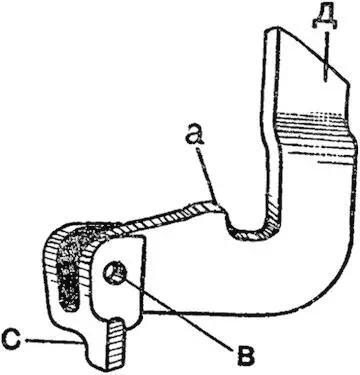

Рис. 76. Спусковой рычаг.

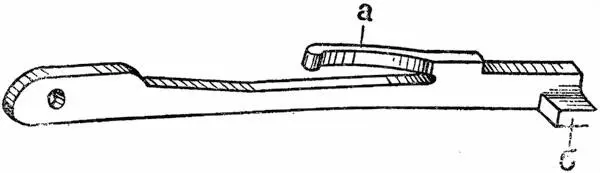

Рис. 77.Шептало.

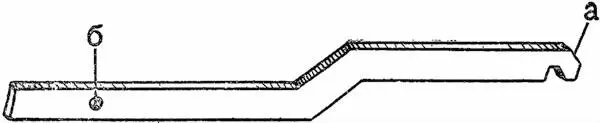

Рис. 78.Размыкатель.

Рис. 79.Рычаг автоспуска.
