Артиллерийское управление РККА - 7,62-мм автоматическая винтовка образца 1936 г. Описание

124. Оптический прицел, кроме того, позволяет точно и быстро прицеливаться в неблагоприятных условиях, в которых работа с обыкновенным прицелом становится невозможной: значительно удаленная или малая по размеру цель, замаскированная и плохо видимая цель, прицеливание при слабом освещении, в сумерки.

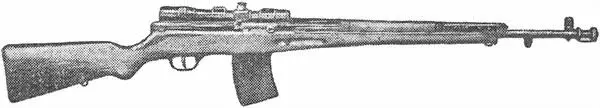

Рис. 65.Общий вид винтовки с оптическим прицелом.

125. Стрельба из автоматической винтовки с оптическим прицелом целесообразна только одиночным огнем, так как при непрерывном автоматическом огне расстраивается установка оптического прицела и сам оптический прицел.

126. Оптический прицел монтируется на винтовку с помощью кронштейна оптического прицела (рис: 66).

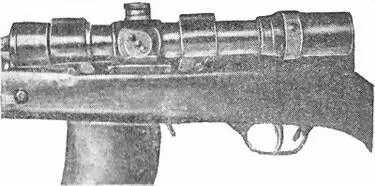

Рис. 66.Общий вид установки оптического прицела на винтовке.

127.Оптический прицел всегда носится на автоматической винтовке, если он ей придан.

128.Кронштейн оптического прицела состоит из (рис. 67) собственно кронштейна, хомутиков кронштейна, установочных винтов кронштейна, винтов хомутиков и осей хомутиков кронштейна.

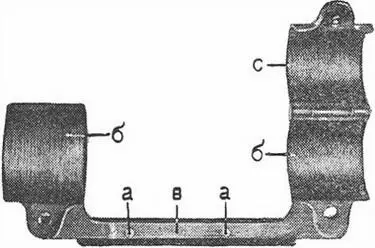

Рис. 67.Кронштейн.

Собственно кронштейн состоит из планки вс двумя отверстиями адля установочных винтов, которыми кронштейн крепится к винтовке, и двух нижних полуколец-стоек б, на которые кладется оптический прицел.

Хомутик кронштейна представляет собой полукруглую наметку с.Хомутик шарнирно соединяется со стойкой кронштейна осью хомутика кронштейна. Хомутик плотно поджимает оптический прицел к стойке кронштейна при помощи винта хомутика с гайкой.

Кронштейн в собранном виде с оптическим прицелом (рис. 68) вставляется ласточкиным хвостом планки в паз ркоробки (рис. 11) и закрепляется установочными винтами.

129. Оптический винтовочный прицелпредставляет собой оптическую визирную трубку (телескоп) и состоит из: линз, прицельных нитей, механизма установки углов прицеливания, механизма установки боковых поправок и диоптрийного кольца.

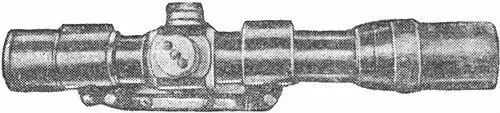

Рис. 68.Общий вид оптического прицела с кронштейном.

Линзы расположены внутри трубки в следующем порядке (рис. 69):

а) в передней части трубки закреплены две склеенные линзы 1,составляющие об'ектив; он дает обратное и уменьшенное изображение цели внутри трубки на расстоянии 100 мм, где помещается кольцо 2с припаянными к его краям прицельными нитями;

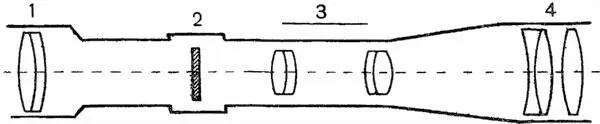

Рис. 69.Схема оптического винтовочного прицела.

б) в средней части трубки закреплены четыре линзы 3,составляющие вместе так называемую оборачивающую систему; благодаря этой системе перевернутое об'ективом изображение цели получается прямым;

в) в задней части трубки закреплены три линзы 4, составляющие окуляр, дающий возможность рассматривать выпрямленное уже изображение в увеличенном виде.

Прицельные нити состоят из двух горизонтальных нитей и одной вертикальной (рис. 70). Вертикальная нить называется прицельным пеньком. Горизонтальные нити называются боковыми выравнивающими.

Вершина пенька находится на одном уровне с верхним срезом боковых выравнивающих нитей.

Прицельные нити, как указывалось выше, расположены на том же расстоянии от об'ектива, что и изображение цели, благодаря чему глаз стрелка видит цель и прицельные нити одновременно и одинаково резко, не испытывая утомления.

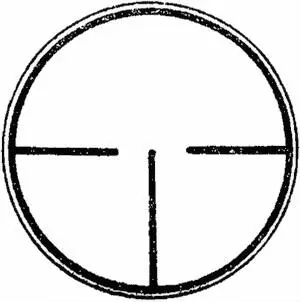

Рис. 70.Прицельные нити.

В этом заключается основное преимущество оптического прицела перед открытым прицелом, при котором глаз стрелка должен одновременно наблюдать прорезь, мушку и цель, находящиеся от него на различных расстояниях.

Механизм установки углов прицеливания и боковых поправок(рис. 71) заключен в граненую коробку — корпус 1и имеет два наружных барабанчика — маховичка: барабанчик для установки углов прицеливания 2и барабанчик для установки боковых поправок 3.

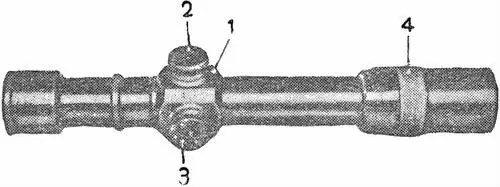

Рис. 71.Общий вид оптического прицела.

Установка углов прицеливания производится поворотом верхнего барабанчика 2,имеющего дистанционную шкалу от 0 до 1400 м. Дистанции нанесены через каждые 190 м и обозначены соответственно цифрами: 0, 1, 3, 4 и т. д. до 14 [9] Цифра 2 пропущена из-за недостатка места. . Таким образом, при стрельбе на дистанцию 1000 м достаточно поставить деление шкалы с цифрой 10 против указателя.

При рассматривании через окуляр в момент поворота дистанционного барабанчика можно наблюдать, как прицельный пенек вместе с горизонтальными нитями перемещается вверх или вниз в зависимости от того, уменьшается или увеличивается угол прицеливания.

Установка боковых поправок производится поворотом барабанчика 3,находящегося с левой стороны коробки прицела и имеющего шкалу в тысячных дистанции, т. е., например, на дистанцию 100 м одно деление шкалы равно 10 см.

Шкала разбита на 20 делений (двадцать тысячных), по 10 делений в каждую сторону от нуля.

При повороте барабанчика боковых поправок в поле зрения прицела передвигается прицельный пенек вправо или влево, в зависимости от устанавливаемой поправки.

Для перемещения средней точки попадания вправо прицельный пенек следует передвинуть влево, чему на шкале боковых поправок соответствует знак +, и, наоборот, для перемещения средней точки попадания влево прицельный пенек следует передвинуть вправо, чему на шкале будет соответствовать знак —.

Диоптрийное кольцо с делениями 4служит для установки прицела по глазу (рис. 71) и находится на окулярной части трубки. При повороте этого кольца вправо или влево следует добиться наиболее резкого и отчетливого изображения цели. На кольце нанесены деления, благодаря которым диоптрийное кольцо перед стрельбой можно установить на наибольшую резкость и отчетливость изображения.
