Артиллерийское управление РККА - 7,62-мм автоматическая винтовка образца 1936 г. Описание

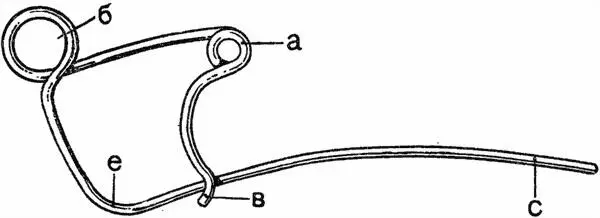

Рис. 80.Пружина спускового механизма.

Рис. 81.Переводчик.

При помощи выступа скрючок соединяется с рычагом автоспуска. В пазу епомещается конец спусковой пружины.

Спусковой рычаг(рис. 76) концом авходит в соприкосновение с шепталом и наклонными плоскостями поднимает или опускает его в зависимости от движения рычага вперед или назад. Через отверстие бпроходит ось, которая соединяет его с размыкателем и рычагом автоматического спуска.

Шептало(рис. 77). В наклонный паз авходит конец спускового рычага. Площадка вслужит зацепом для удержания ударника на боевом взводе.

Размыкатель(рис. 78) служит для ведения одиночной (самозарядной) стрельбы. При помощи оси; проходящей через отверстие в, размыкатель соединяется со спусковым рычагом. Выступ аслужит для соединения размыкателя со спусковым крючком. При помощи выступа дзатвор опускает размыкатель и производит его раз'единение со спусковым крючком.

Рычаг автоспуска(рис. 79). Зуб аслужит для соединения со спусковым крючком. При помощи оси, проходящей через отверстие б, рычаг автоспуска соединяется с размыкателем и спусковым рычагом.

Пружина спускового механизма(рис. 80), При помощи витков апружина, укрепляется на оси спускового крючка. Концом впружина возвращает спусковой крючок в переднее положение. Концом спружина отводит рычаг автоспуска в крайнее нижнее положение. Точкой епружина нажимает на выступ сразмыкателя (рис. 79) и возвращает весь спусковой механизм вперед (поднимает шептало).

Переводчик(рис. 81). При помощи переводчика производится переключение с одиночной стрельбы на автоматическую. В отверстие апроходит ось, которая укрепляет переводчик в спусковой скобе, в впадину ввходит головка запора переводчика, который удерживает переводчик от произвольного переключения.

Спусковая скоба с рамкой(рис, 82). При помощи спусковой скобы винтовка укрепляется в ложе. Скоба выступом: авходит в ножку коробки. Второй конец скобы укрепляется в коробке при помощи хвостового винта, входящего в отверстие вскобы.

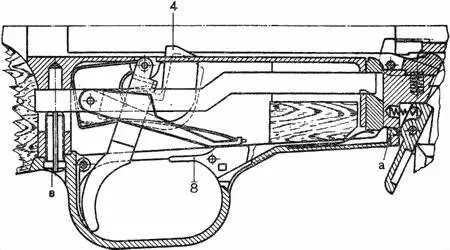

Рис. 82.Положение деталей спускового механизма при одиночном огне в момент выстрела.

159.При одиночной стрельбе флажок переводчика 8 должен быть поставлен в горизонтальное положение. В это время размыкатель 4(рис. 82) будет выступать из окна в дне коробки снизу. Затвор, двигаясь назад, встречает зуб Аразмыкателя (рис. 83) и отпускает его.

Размыкатель, вращаясь на оси, своим зубом выходит из зацепления с выступом в спусковом крючке.

Пружина спускового механизма своим звеном действует на размыкатель. Освобожденный размыкатель под действием пружины спускового механизма вместе со спусковым рычагом движутся вперед и освобождают шептало.

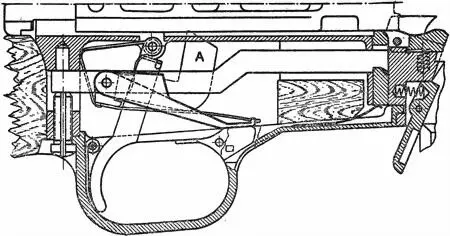

Рис. 83.Положение деталей спускового механизма при одиночном огне — при отходе затвора назад.

Шептало под действием своей пружины поднимется. При движении затвора в переднее положение ударник боевым взводом садится на шептало. Для производства очередного выстрела необходимо освободить спусковой крючок, который под действием пера пружины спускового механизма возвращается в исходное положение и соединяется с размыкателем (рис. 74). Нажав на спусковой крючок, тем самым утопив шептало, произвести второй выстрел и т. д.

160.Флажок переводчика ставится в вертикальное положение (рис. 84). При этом рычаг автоматического спуска 5своим зубом войдет в соприкосновение с выступом на спусковом крючке. При нажатии на спусковой крючок рычаг автоматического спуска пойдет назад и при помощи спускового рычага утопит шептало. Размыкатель в это время выключен и в работе не участвует. При стрельбе ударник не задерживается на шептале, а удерживается только упором ударника от слежения. Упор ударника выводится из зацепления с ударником только при подходе подвижных частей в переднее положение стеблем затвора. Таким образом, упор ударника выполняет роль автоматического спуска.

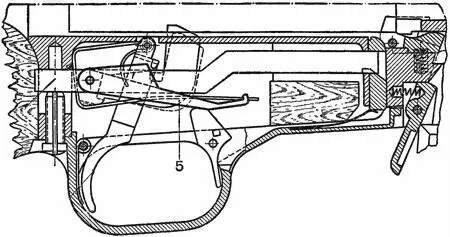

Рис84.Положение деталей спускового механизма при автоматическом огне в момент выстрела.

161.В винтовках АВС изготовления до 1936 г. упор боевой пружины несколько отличен от последнего образца. Его устройство понятно из рис. 85 и 86. Разборка и сборка затвора со старым упором несколько отлична и видна из рисунков.

Рис. 85.Выталкивание упора боевой пружины.

Рис. 86.Постановка упора боевой пружины.

В винтовках изготовления до 1935 г. отсечки нет, а потому устранение задержек проводить внимательно и при отводе подвижных частей назад следить за тем, чтобы не дослать второго патрона в патронник и не произвести выстрела при незапертом затворе.

162.Вследствие наличия специальной отсечки несколько затрудняется вынимание и постановка затвора. Чтобы вынуть при разборке затвор, необходимо его продвинул до крайнего переднего положения, а затем отвести назад. В этом случае зуб отсечки, отведенный щитиком, пропустит затвор.

Когда затвор будет отведен до крайнего заднего положения, нужно наблюдать за тем, чтобы паз на затворе с правой его стороны расположился против зуба ащитика, что достигается соответствующей установкой щитика.

После постановки зуба щитика против паза затвора собранный затвор движением вверх вынуть из коробки.

При постановке затвора в коробку нужно следить, чтобы зуб щитика совпадал с пазом на затворе.
