Вычистить и осмотреть детали и, если потребуется, заменить подсевшую пружину защелки или защелку магазина, протереть детали чистой промасленной тряпкой и собрать в обратном порядке.

102. Сборка винтовки после полной разборки.После сборки каждого узла, которая производится в порядке, обратном разборке, дальнейшая сборка винтовки производится в следующем порядке:

1) надеть на ствол ствольную накладку;

2) соединить ствол и коробку с ложей;

Предупреждение.Перед сборкой проверить правильность положения спускового рычага и шептала (рис. 35).

3) поставить на место спусковую скобу, убедившись, что передний конец пружины спускового механизма расположился под шепталом;

4) поставить на место хвостовой винт, ввинтить его вручную и окончательно довинтить отверткой до упора, потом повернуть обратно, пока пружина стопорного винта не заскочит в соответствующий выем в спусковой скобе.

Предупреждение.После постановки спусковой скобы и довинчивания хвостового винта проверить правильность сборки спускового механизма:

а) при нажатии на спусковой крючок шептало должно утапливаться, а по освобождении — подниматься,

б) при нажатом спусковом крючке (утопленном шептале) и при утоплении пальцем размыкающего зуба спускового рычага шептало должно подниматься вверх.

5) поставить щитик коробки;

6) взвести ударник в собранном затворе для чего взять затвор в левую руку, утапливая большим пальцем пор стебля затвора и указательным — упор ударника; одновременно с этим большим пальцем правой руки взяться за задний срез затвора, а указательным — отводить стебель затвора назад до тех пор, пока не будут утоплены в стенках затвора упоры;

7) вложить сверху в коробку затвор, предварительно передвинув щитик так, чтобы его зуб оказался против выемки в боковой стенке затвора [4] В некоторых образцах щитик зуба не имеет. .

8) продвинуть затвор в переднее положение;

9) надеть возвратную пружину на стержень крышки коробки;

10) поставить крышку коробки на место и закрепить чекой;

11) поставить на место шомпол;

12) вставить магазин, дослав его до упора, легким ударом ладони правой руки по крышке магазина; защелка магазина должна при этом заскочить за выступ в магазине и закрепить его.

После сборки винтовки убедиться в правильности сборки, — согласно разделу Б, главы IV.

103. Правила чистки и смазки винтовки.Основная цель чистки и смазки винтовки — сохранение боевых качеств винтовки и предохранение ее, особенно канала ствола и деталей, омываемых газами, от поражения ржавчиной. При чистке и смазке винтовки руководствоваться правилами, изложенными в «Наставлении по стрелковому делу РККА» (НСД-1).

104. Проверка исправности принадлежности.Проверку годности принадлежности для чистки производить следующим порядком:

а) проверить прямолинейность шомпола с навернутым удлинителем шомпола и протиркой: вынуть шомпол из винтовки, навернуть на него удлинитель до отказа, а потом протирку; затем проверить прямизну собранного шомпола на-глаз;

б) проверить исправность протирки; протирка не должна быть погнута; винтовая часть ее должна свободно вращаться;

в) проверить исправность дульной накладки, для чего отделить ее от футляра принадлежности и надеть на передний выступ дульного тормоза; дульная накладка должна свободно, но без качки сесть на дульный тормоз и, повернутая на 90°, надежно удерживаться на дульном тормозе;

г) проверить исправность отвертки; лезвие отвертки не должно быть сброшено, забито или укорочено более 1 см; концы лезвия должны входить в соответствующие прорези винтов и толщина их должна соответствовать ширине прорезей в винтах; рукоятка отвертки не должна быть побита или погнута; в ней должна укладываться вся принадлежность к винтовке, за исключением шомпола;

д) проверить исправность выколотки; выколотка не должна быть погнута; концы рабочей части выколотки (тонкая и обушек) должны быть правильно заправлены; тонкая часть должна свободно входить во все отверстия винтовки, предусмотренные разборкой;

е) проверить исправность ершика; щеточка должна быть прямая, волос должен заполнять свернутую винтом проволоку и не должен быть сильно смят и выщипан; ершик должен от руки навинчиваться на удлинитель шомпола и в собранном виде с шомполом составлять одну прямую, что определяется на-глаз.

После осмотра каждую деталь принадлежности вложить в футляр и прикрыть дульной накладкой.

105.Каждая обнаруженная при осмотре неисправность принадлежности должна быть отмечена командиром и указана бойцу.

Употребление при чистке неисправной принадлежности запрещается; неисправная принадлежность заменяется или исправляется.

106.Порядок и сроки чистки (промежутки между чистками) после стрельбы для автоматической винтовки остаются те же, что и для 7,62-мм винтовки образца 1891 г. и 1891/30 г. согласно «Наставлению по стрелковому делу» (НСД-1).

а) Общие приемы чистки винтовки

107.Чистку винтовки производить, руководствуясь следующим:

1) разобрать винтовку, как указано в § 99 или 101;

2) разобрать футляр принадлежности и вынуть принадлежность;

3) надеть на шомпол дульную накладку;

4) навинтить на конец шомпола удлинитель шомпола и протирку до отказа (вырезом отвертки);

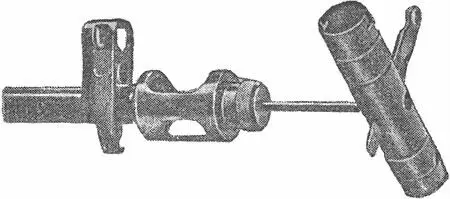

5) вставить лезвие отвертки в отверстие рукоятки отвертки (рис. 61);

6) ровно обмотать нарезку протирки слоем пакли так, чтобы она входила в канал ствола с небольшим нажимом, заполняя нарезы;

7) пропитать паклю щелочью, чтобы она была влажная;

8) поставить винтовку между колен, ввести шомпол в канал ствола с дульной части и продвинуть его до половины длины; затем надвинуть и укрепить на дульном тормозе дульную накладку, повернув ее так, чтобы выступы на дульной накладке вошли в поперечную канавку дульного тормоза; уклонить винтовку прикладом вперед, уперев приклад во что-либо, взять левой рукой за переднюю часть ствола и плавно продвигать шомпол 2―3 раза взад и вперед по всей длине канала, стараясь не прикасаться к стенкам канала ствола шомполом; затем переменить паклю и, пропитав ее щелочью, снова протереть канал.

Рис. 61.Прием чистки винтовки.

Так продолжать до тех пор, пока на пакле не будет ни грязи, ни красноты, ни желтого цвета от ржавчины, а будет только синева от металла. Винтовка, в которой ржавчина указанным порядком не очищается, должна быть сдана в оружейную мастерскую.
