Артиллерийское управление РККА - 7,62-мм автоматическая винтовка образца 1936 г. Описание

9. Убедившись в чистоте канала ствола, производят чистку патронника, вставляя шомпол с протиркой через коробку, При этом наблюдают, чтобы не осталось грязи, в пульном входе, в переднем гнезде коробки и выемке для выбрасывателя.

10. При наличии длинного шомпола чистку канала ствола с целью сохранения от растирания производить со стороны патронника, укрепляя винтовку в специальном станке, аналогичном станку для чистки 7,62-мм винтовки образца 1891/30 г.

11. Закончив чистку канала ствола и патронника, снять дульную накладку, вынуть шомпол, протереть дульный тормоз и дульный срез ствола, затем протереть насухо канал ствола и патронник и вновь их осмотреть на свет с дульной и казенной части, обращая особое внимание на углы нарезов.

12. Убедившись окончательно в чистоте канала ствола и патронника, равномерно, но не густо смазать их ружейным салом при помощи просаленной тряпки. Смазку канала можно производить щетинной щеточкой, которую, обмакнув в смазку, следует встряхнуть над банкой, чтобы снять лишнюю смазку. Если смазывание производится на долгое хранение, то, обмакнув щеточку в смазку, можно ее не встряхивать.

13. Коробку, трубку ствола с мушкой, основание прицела с прицельной планкой и взводную муфту необходимо сперва обтереть сухими, затем просаленными тряпками; углы, щели, изгибы и отверстия очищать заостренными деревянными палочками.

14. Таким же образом очищается и смазывается затвор; крышка коробки, магазин и прочие металлические части очищать, пользуясь тряпками и, где нужно, палочками.

15. Особо внимательно и аккуратно следует чистить переднюю часть коробки в месте захода затвора и размещения клина затвора, отражатель и останов затвора.

16. Канал коробки, затвор и спусковой механизм необходимо смазывать тонким слоем ружейного сала, так как густая и обильная смазка может вызвать задержки в винтовке.

17. Следует обращать внимание на места соприкосновения ствола и коробки с ложей и ствольной накладкой, где при недосмотре легко может образоваться ржавчина.

18. Ложа я деревянная часть ствольной накладки обтираются насухо без смазки.

19. Окончив чистку, винтовку собирают, удаляют излишнюю смазку, проверяют правильность сборки согласно разделу Б, главы IV, внимательно осматривают, не пристали ли где-либо пыль, грязь и т. п., и ставят на место.

20. Брать потными руками вычищенное оружие не разрешается.

21. После чистки винтовки обтереть принадлежность. Шомпол поставить в винтовку. Всю принадлежность уложить в футляр, прикрыть дульной накладкой и убрать.

б) Приемы чистки винтовки после стрельбы боевыми или холостыми патронами

108.Чистку винтовки после стрельбы в дополнение к разделу «а» производить в следующем порядке:

1. По окончании стрельбы тотчас на месте хорошо промазать щелочным составом с помощью пакли или ершика канал ствола, дульный тормоз, затвор, канал коробки без полной разборки винтовки. Если же щелочного состава не окажется, следует промазать ружейным салом.

2. По возвращении со стрельбища обязательно производится полная разборка винтовки и деталей, подвергающихся омыванию пороховыми газами, как-то: дульный тормоз, газовый регулятор, газовая камора, газовый цилиндр, затвор, выбрасыватель с пружиной, клин, коробка магазина; все это обильно смазывается щелочным составом. После размягчения нагар окончательно счищается деревянными палочками, а отверстия в газовом регуляторе и газовое отверстие в стволе осторожно прочищаются выколоткой.

3. При чистке канала ствола после стрельбы следует щелочным составом с помощью щетинной щетки или пакли смыть с канала пороховой нагар. После смывки порохового нагара вычистить канал тем же щелочным составом, как указано в разделе «а», и затем, насухо протерев канал ствола, смазать его ружейным салом.

4. Каналы стволов, пораженные ржавчиной, требуют особо тщательной чистки и более обильной смазки, так как в них труднее отчищается нагар и при недочистке следы ржавчины могут углубиться и превратиться в раковины.

Примечание.Чистка должна проверяться проживанием канала ствола тряпкой или паклей, слегка пропитанной щелочным составом.

На тряпке (пакле) не должно быть следов порохового нагара (черноты), а может быть только синева от металла. Кроме того, канал ствола должен быть осмотрен в сухом виде с дульной и казенной части.

5. Чистка остальных частей винтовки после стрельбы производится, как указано в разделе «а».

Примечание.Порядок дегазации и чистки винтовок, подвергшихся действию ОВ, тот же, что и для 7,62-мм винтовки образца 1891/30 г., изложенный в «Наставлении по стрелковому делу» (НСД-1).

109.Правила и порядок хранения винтовок и порядок сбережения их во время службы те же, что и для 7,62-мм винтовки образца 1891 и 1891/30 гг., изложенные в «Наставлении по стрелковому делу» (НСД-1).

110.При стрельбе из автоматической винтовки применяются патроны:

1) патрон 7,62-мм калибра с легкой пулей образца 1908/30 г.;

2) патрон 7,62-мм калибра с бронебойной пулей образца 1930 г.

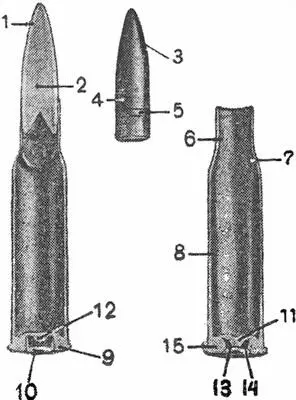

111. Патрон 7,62-мм калибра с легкой пулей образца 1908/30 г. состоит из (рис. 62) леткой пули образца 1908/30 г., гильзы, порохового заряда и капсюля.

1) Легкая пуля образца 1908/30 г., состоит из железной оболочки [5] До 1930 г. легкие пули имели оболочку из мельхиора. , покрытой слоем томпака 1,и из свинцово-сурьмянистого сердечника 2.Сердечник запрессовывается в оболочку пули, после чего производится загиб оболочки.

По своей форме пуля имеет две части: оживал 3и ведущую часть 4. Ведущая часть пули не цилиндрическая, а коническая с максимальным диаметром пули у ее донного среза.

Легкая пуля имеет накатку 5.

Рис. 62.Патрон с легкой пулей 7,62 мм калибра.

Основные данные легкой пули образца 1908/30 г.

Вес пули 9,5–9,7 г

Длина пули 28,2 — 28.6 мм

Диаметр ведущей части (верхней) 7,82―7,87 мм

Диаметр ведущей части (нижней) 7,87―7,92 мм

Высота оживала 1840 мм

Длина ведущей части 1,3 клб.

Поперечная нагрузка 21 г/см²

Вес оболочки 2,24 г

Вес сердечника 7,36 г

2) Гильза к патрону с легкой пулей образца 1908/30 г.основным своим назначением имеет обтюрацию (т. е. недопущение истечения пороховых газов в сторону затвора) пороховых газов и соединение в одно целое (патрон) всех элементов патрона, одновременно служа задачам облегчения заряжания и предохранения заряда от влияния внешних условий.
