НКО Союза ССР - Наставление по стрелковому делу (НСД-38) ружейный гранатомет и ружейная граната

На боковой поверхности кольца нанесены деления с цифрами от 3 до 12, обозначающими время горения дистанционной трубки в секундах; промежуточные деления, без цифр, означают полсекунды. Деления дистанционного кольца поворотом его устанавливаются против установочной черты тарели и определяют момент разрыва гранаты после выстрела.

Между цифрами 3 и 12 нанесено заводское клеймо.

Замедлительслужит для передачи огня от дистанционного состава к детонатору. Он состоит из трубочки, наполненной спрессованным порохом. Замедлитель ввинчен в боковое отверстие тарели и через него сообщается с дистанционным составом кольца.

Детонаторслужит для взрыва разрывного заряда. Он состоит из трубочки, наполненной взрывчатым веществом. Детонатор надет на замедлитель и вместе с ним входит в наперсток, углубленный в разрывной заряд.

Рис. 9.Обтюратор

Обтюратор(рис. 9) служит для помещения в нем дополнительного заряда и противодействия прорыву пороховых газов при выстреле между стенками канала мортирки и гранатой. Он имеет загнутые края, расширяющиеся под давлением газов, и два отверстия: центральное — для соединительной втулки и боковое — для прохода огня при выстреле в запальное отверстие дистанционного кольца.

Загнутые края бокового отверстия обтюратора входят в запальное отверстие дистанционного кольца, поэтому при установке кольца обтюратор вращается вместе с ним, а запальное отверстие всегда остается открытым.

Соединительная втулка с гайкой(рис. 10) служит для соединения и скрепления всех частей дистанционной трубки и обтюратора. Втулка вместе с дистанционной трубкой и обтюраторам надета на конец центральной трубки и закреплена на ней зажимной гайкой.

Рис. 10.Соединительная втулка с гайкой

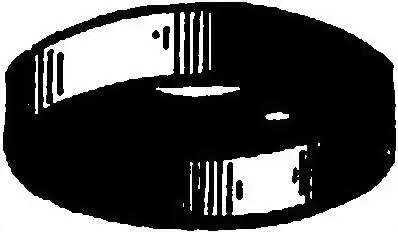

Рис. 11.Зажимная гайка

16. Зажимная гайка(рис. 11) служит для укрепления на центральной трубке собранных на втулке дистанционной трубки и обтюратора. Гайка имеет левую нарезку. При завинчивании она плотно прижимает дистанционную трубку к поддону гранаты.

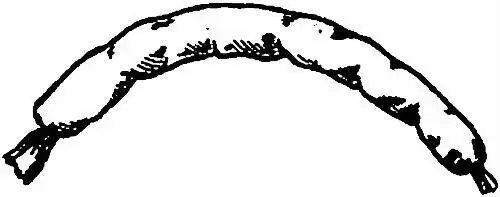

Рис. 12.Дополнительный заряд

17. Дополнительный заряд(рис. 12) служит для увеличения дальности полета гранаты. Он состоит из шелкового мешочка, наполненного бездымным порохом. Дополнительный заряд укреплен в обтюраторе.

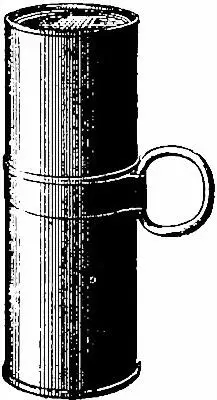

Рис. 13.Предохранительная коробка

18. Для предохранения от сырости и других вредных влияний граната помещается в предохранительной коробке(рис. 13). Коробка состоит из двух половинок, герметически соединенных с помощью припаянной металлической ленты с кольцом. Кольцо служит для срывания ленты при открывании коробки.

Примечание.Гранаты прежних годов изготовления хранятся с укрепленными на дистанционной трубке предохранительными колпачкамиили в свинчиваемых колпачках-чехлах(рис. 14 и 15).

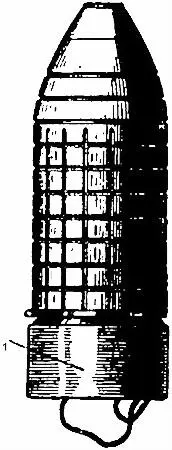

Рис. 14.Граната с предохранительным колпачком:

1 — предохранительный колпачок

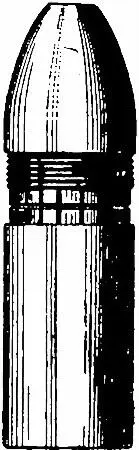

Рис. 15.Колпачок-чехол

19. Мортирка(рис. 16) служит для направления полета гранаты. Она укрепляется на дульной части винтовки и состоит из ствола, соединительной чашки и шейки.

Стволнаправляет полет гранаты. Внутри он имеет 3 винтовых нареза, которые придают гранате вращательное движение для устойчивости при полете. Ствол наглухо ввинчен в соединительную чашку.

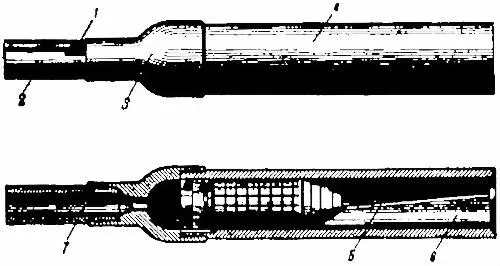

Рис. 16.Мортирка:

1 — коленчатая прорезь, 2 — шейка, 3 — соединительная чашка, 4 — ствол, 5 — нарез, 6 — канал ствола, 7 — канал шейки

Соединительная чашкаслужит для скрепления ствола с шейкой; по концам внутри она имеет винтовую нарезку.

Шейкаслужит для укрепления мортирки на винтовке. Она имеет коленчатую прорезь для прохода основания мушки (намушника) в винтовую нарезку для ввинчивания в соединительную чашку при закреплении мортирки на винтовке.

20. Угломер-квадрант(рис. 17) служит для наводки гранатомета. Он укрепляется на винтовке в выемах ложи в состоит из угломера, квадранта в хомутика.

Угломерслужит для горизонтальной наводки гранатомета. Он укреплен на оси с правой стороны хомутика и может вращаться на оси и удерживаться в придаваемом ему положении. На угломере нанесена шкала. Одно малое деление шкалы равно 20 тысячным. Каждые пять малых делений (100 тысячных) вправо и влево от нуля обозначены большой чертой; каждые два больших деления последовательно занумерованы цифрами 2 и 4 (200 и 400 тысячных).

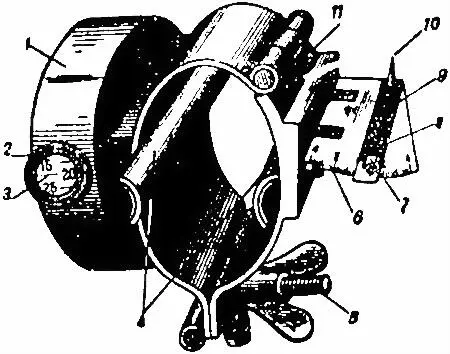

Рис. 17.Угломер-квадрант (обр. 1937 г.):

1 — квадрант, 2 — окно квадранта, 3 — шкала углов возвышения и склонения, 4 — опорные пластинки, 5 — зажимной винт с барашком, 6 — угломерная шкала, 7 — окно с указателем, 8 — прорезь, 9 — визирная линейка, 10 — мушка, 11 — откидная часть хомута

В передней части угломера на оси укреплена визирная линейка с прорезью и мушкойдля визирования. Для установки линейки на нужное деление шкалы на заднем конце ее имеется окно с указателем. При установке указателя на нулевое деление шкалы угломера линейка становится параллельно оси мортирки.

Квадрантслужит для придания гранатомету при вертикальной наводке углов возвышения и склонения. Он наглухо укреплен с левой стороны хомутика и состоит из коробки, маятника в шкалы углов возвышения в склонения.

Коробкаимеет окно, на котором нанесена установочная чертадля установки по ней делений шкалы квадранта.
