НКО Союза ССР - Наставление по стрелковому делу (НСД-38) ружейный гранатомет и ружейная граната

Рис. 25.Свинчивание крышки колпачка-чехла

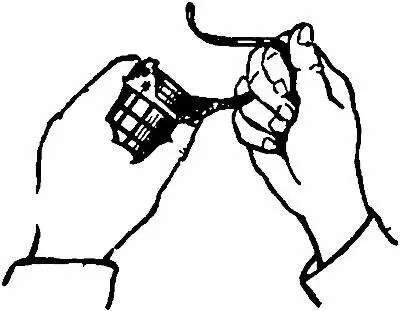

Рис. 26.Как сорвать оловянный предохранительный колпачок

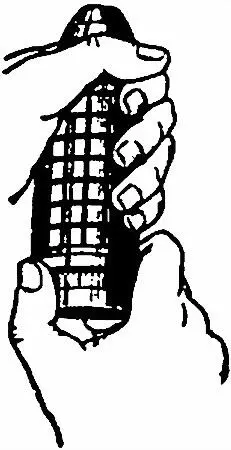

64. Для установки дистанционной трубкивзять гранату в левую руку головкой вперед, а установочной чертой тарели к себе, большим и указательным пальцами правой руки обхватить обтюратор и дистанционное кольцо и поворачивать их (в любую сторону) до тех пор, пока против установочной черты тарели не станет нужное деление кольца (рис 27).

Рис. 27.Установка дистанционного кольца

65. Для удаления дополнительного заряда(по команде — «без дополнительного, заряжай»), удерживая гранату в левой руке, обтюратором кверху, пальцами правой руки захватить конец дополнительного заряда и вырвать его из обтюратора.

66. Для заряжания гранатомета:

а) гранатометчикоткрывает затвор винтовки;

б) помощник гранатометчикавкладывает подготовленную гранату в дуло мортирки (головкой в поле) так, чтобы ведущие выступы вошли в нарезы канала мортирки; нажимом на головку гранаты рукояткой деревянной протирки посылает гранату доотказа в мортирку (рис. 28 в 29);

Рис. 28.Как вставить гранату в мортирку

в) гранатометчик вкладывает в винтовку боевой патрон и закрывает затвор (рис. 30).

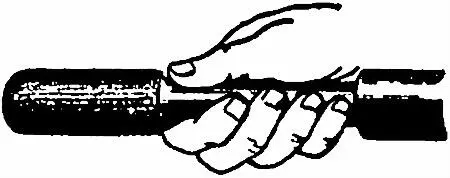

Рис. 29.Как дослать гранату в мортирку ручкой деревянной протирки

Примечания. 1.Граната должна посылаться в мортирку доотказа. Для проверки правильности досылания гранаты в мортирку на рукоятке протирки иметь метку. Выстрел при недосланной доотказа гранате опасен.

2. Воспрещается вставлять и посылать гранату в мортирку при закрытом затворе винтовки, во избежание несчастных случаев.

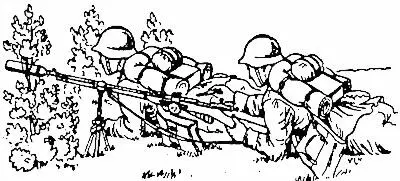

67.По окончании заряжания гранатометчикнакладывает ладонь левой руки на приклад винтовки сверху, чтобы она не смещалась при отдаче, и пропускает указательный палец правой руки в спусковую скобу, не касаясь спускового крючка; помощник гранатометчикапо указанию наводчика докладывает о готовности к выстрелу (ст. 48).

Рис. 30.Заряжание винтовки

68.Для производства выстрела гранатометчикспускает курок.

При спуске курка правую руку на шейке приклада винтовки держать свободно, не обжимая шейки, так как спусковая скоба при выдаче может ушибить пальцы.

Произведя выстрел, гранатометчик открывает затвор винтовки.

69. Для временного прекращения стрельбы гранатометчикоткрывает затвори убирает руки с гранатомета.

Для полного прекращения стрельбы, убедившись, что в мортирке нет гранаты, закрывает затвор и спускает курок.

Если к моменту полного прекращения стрельбы в мортирке осталась неиспользованная граната, гранатометчик открывает затвор винтовки и приказывает помощнику гранатометчика разрядить мортирку. Помощник гранатометчикаснимает мортирку с винтовки, выталкивает гранату из мортирки палочкой (или головкой шомпола) через канал шейки, укладывает гранату в коробку и снова присоединяет мортирку к винтовке.

Разборка гранатомета при полном превращении стрельбы производится только по команде командира отделения.

70. Ружейный гранатомет в бою обеспечивает боевые действия стрелкового отделения. Соединенные в группу ружейные гранатометы могут обеспечивать боевые действия стрелкового взвода.

Гранатометчикведет огонь из гранатомета и выполняет всю работу, связанную с использованием его в бою.

Помощник гранатометчикапомогает гранатометчику в его работе, обеспечивает гранатомет всем необходимым для ведения огня и замещает наводчика.

Гранатами в бою гранатомет обеспечивается распоряжением командира отделения.

Когда запас гранат израсходован или огонь гранатами не ведется, гранатометчики используются как ружейные стрелки.

71.Огонь ружейного гранатомета характеризуется следующими данными:

72. Для ведения огня при наступлении гранатометчики должны располагаться преимущественно в складках местности, канавах, ямах, воронках от снарядов или за невысокими закрытиями, обеспечивающими скрытность расположения удобство действия.

В обороне гранатометчики располагаются в окопе.

73.Целями для ружейного гранатомета являются группы противника, расположенные в недоступных для ружейного и пулеметного огня складках местности и укрытиях: в лощинах, неглубоких оврагах, канавках, окопах, ходах сообщения, воронках от снарядов, за закрытиями и т. п.

При отсутствии укрытых целей огонь ружейного гранатомета может применяться и для поражения открытых групповых целей.

74. Цели указываются гранатометчику «командиром отделения.

Если цель скрыта, указывается вспомогательная точка наводки.
