НКО Союза ССР - Наставление по стрелковому делу (НСД-38) ружейный гранатомет и ружейная граната

Маятникукреплен на оси внутри коробки. На конце маятника имеется грузик для удержания его на месте.

Шкала квадрантаукреплена на маятнике. Деления ее нанесены в градусах. Каждое малое деление равно 2 градусам (в квадрантах старых образцов — 5 градусам). Нижняя часть шкалы с цифрами от 0 до 45 служит для предания гранатомету углов возвышения; верхняя — с цифрами от 0 до 15 — для придания углов склонения.

При вертикальной наводке гранатомета маятник со шкалой, удерживаемый грузиком, остается на месте, коробка же квадранта вращается вокруг шкалы; при этом установочная черта окна коробки передвигается по шкале квадранта и показывает придаваемый гранатомету угол возвышения (склонения).

При горизонтальном положении гранатомета установочная черта стоит против нулевого деления шкалы.

Хомутикслужит для укрепления угломера-квадранта на винтовке. Он имеет две опорные пластинки, которые входят в выемы ложи и прижимаются к винтовке винтом с барашком; правая половина хомутика — откидная.

21. Сошка(рис. 18) служит для изменения положения винтовки при вертикальной наводке гранатомета и является упором для нее. Она состоит из двух ножек с поперечной связью, стойки и обоймы.

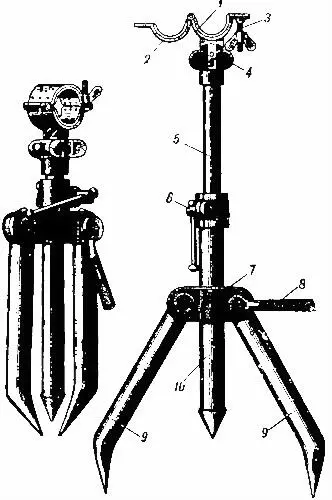

Рис. 18.Сошка (обр. 1930 г.):

1 — обойма, 2 — откидная наметка обоймы, 3 — зажимной винт с барашком, 4 — головка, 5 — внутренняя труба стойки, 6 — зажим стойки, 7 — поперечная связь, 8 — зажим ножек, 9 — ножки, 10 — наружная труба стойки

Ножкислужат для укрепления сошки в грунте. 0ни шарнирно укреплены в поперечной связи и могут раздвигаться и сдвигаться. Закрепление ножек в приданном им положении производится с помощью зажима с рукояткой, помещающегося в поперечной связи. Поперечная связь служит для соединения ножек со стойкой; она имеет гнездо для наружной трубки стойки.

. Стойкаслужит для поднимания и опускания винтовки при вертикальной наводке гранатомета. Она состоит из двух труб: наружной и внутренней. Внутренняя труба вставлена в наружную и может передвигаться по ней. Наружная труба входит в гнездо поперечной связи и также может передвигаться в ней. Трубы закрепляются в приданном положении: наружная — зажимом ножек, внутренняя — зажимом стойки, находящимся на наружной ее трубе.

Стойка имеет головку с двумя спиральными пружинами для уменьшения действия отдачи при выстреле.

Обоймаслужит для присоединения сошки к винтовке. Она укреплена в головке стойки и имеет откидную наметку и нажимной винт с барашком. Внутри обоймы укреплена кожа для предохранения винтовки и прочного соединения ее с сошкой.

22.Для заряжания и производства выстрела из гранатомета нужно:

а) вскрыть предохранительную коробку и вынуть из нее гранату (в гранатах прежних образцов — сорвать предохранительный колпачок или свинтить крышку колпачка-чехла);

б) установить дистанционное кольцо гранаты на нужное деление;

в) вставить гранату в мортирку;

г) зарядить винтовку боевым патроном и произвести выстрел.

При установке дистанционного кольца запальное отверстие его становится на таком удалении от бокового отверстия тарели, которое обеспечивает взрыв гранаты через столько секунд, на сколько установлено дистанционное кольцо.

При досылании гранаты в мортирку граната ведущими выступами поддона направляется по нарезам канала до упора их в чашку мортирки.

При выстреле пуля, вылетев из канала ствола винтовки, входит в канал центральной трубки гранаты, а пороховые газы, устремившиеся вслед за пулей из ствола винтовки, врываются в соединительную чашку мортирки и заполняют обтюратор. Под давлением газов загнутые края обтюратора расширяются и плотно прижимаются к стенкам ствола мортирки, устраняя возможность бокового прорыва газов. Одновременно газы с силой ударяют в дно обтюратора, сдвигают гранату с места, воспламеняют спрессованный порох, помещающийся в запальном отверстии дистанционного кольца, и выбрасывают гранату из мортирки. Через запальное отверстие огонь проникает в дистанционное кольцо и зажигает его дистанционный состав.

Если в обтюраторе гранаты находится дополнительный заряд, пороховые газы, ворвавшись в соединительную чашку мортирки, зажигают этот заряд, отчего толчок в дно обтюратора резко увеличивается и граната вылетает с большей скоростью, чем при выстреле без дополнительного заряда.

Граната летит к цели с горящим дистанционным составом дистанционного кольца. Когда дистанционный состав прогорит до бокового отверстия тарели, огонь через это отверстие передается в замедлитель и воспламеняет запрессованный в нем порох. Когда горение пороха в замедлителе дойдет до детонатора, последний взрывается и взрывает разрывной заряд гранаты; корпус гранаты разрывается, и осколки разлетаются в стороны.

23.В каких бы условиях гранатометчики ни находились, они обязаны содержать гранатомет в чистоте и исправности, бережно с ним обращаться, ежедневно осматривать, убеждаясь в полной боевой его готовности.

24. При казарменном и лагерном расположении гранатомет должен храниться в разобранном виде вместе с прочим оружием подразделения.

При этом:

а) В отношении хранения винтовки руководствоваться указаниями НСД-38 «Винтовка обр. 1891/30 г.».

б) Мортирку, сошку и угломер-квадрант хранить в сумке или в особом ящике, устроенном в пирамиде для винтовок.

25. На походе (при переездах) гранатомет переносить (перевозить) в разобранном виде, уложив мортирку, сошку и угломер-квадрант в сумку. При переноске (перевозке) особое внимание обращать на сбережение угломера-квадранта.

26. Перед выходом на занятия и на службу гранатометчик должен осмотреть гранатомет в собранном виде и обтереть наружные металлические части от смазки; перед стрельбой протереть канал ствола винтовки и мортирки. На занятиях оберегать гранатомет от грязи, песка и пыли, наблюдая, чтобы он не падал и не ударялся о что-нибудь твердое.

27.Для предупреждения случаев разрыва или раздутости никогда не затыкать канала ствола винтовки и мортирки.

28. Заряжать гранатомет гранатой только при открытом затворе винтовки.

29. В боевой обстановке, при применении противником капельно-жидких ОВ, укрывая себя от них накидкой или шинелью, прикрыть также и гранатомет.
