НКО Союза ССР - Наставление по стрелковому делу (НСД-38) ружейный гранатомет и ружейная граната

Команды для открытия и ведения огня должны подаваться с небольшими перерывами для лучшего выполнения их.

49.При самостоятельном ведении огня для установки трубки и заряжания гранатометчик подает команду своему помощнику (примерно): «трубка 5½, заряжай»,или «трубка 5½, без дополнительного, заряжай».

50. Для изготовки гранатомета при внезапном нападении противника подается команда «К БОЮ».

51. Для временного прекращения стрельбы подается команда «СТОЙ», а для полного прекращения огня — «РАЗРЯЖАЙ».

52.Основное положение для стрельбы из гранатомета лежа.Из окопа или других закрытий стрельба может производиться из положений с колена и стоя. Все приемы гранатометчик должен выполнять быстро, не прекращая наблюдения за целью. Перерыв в наблюдении допускается только во время установки прицельных приспособлений.

53.Сборка гранатомета производится в укрытии до выдвижения на огневую позицию.

54. Для установки гранатомета подготавливается площадка с опорной бороздкой для приклада. Задняя стенка опорной бороздки должна быть достаточно упругой для смягчения удара приклада о землю при отдаче. На мягком грунте, чтобы приклад при отдаче не углублялся в землю, подкладывать под затылок его в опорную бороздку дощечку (толщиной примерно 2–8 см и размером 15×20 см); на мерзлом или каменистом грунте, для предупреждения раскола ложи, под затылок приклада подкладывать мягкую прокладку (мешок с песком, войлок, ветошь, небольшую связку хвороста и т. п.).

Рис. 23.Расположение гранатомета на огневой позиции

56. Гранатометчикставит гранатомет на площадку, направляет дуло мортирки в сторону противника, упирает приклад в опорную бороздку и втыкает в землю ножки сошки. Помощник гранатометчикапомогает гранатометчику в установке гранатомета.

57. Установив гранатомет, гранатометчикрасполагается позади его (у приклада) в положении, удобном для наводки и ведения огня, а помощник гранатометчика — справа и несколько впереди в положении, удобном для заряжания. Заняв место за гранатометом, гранатометчикпроверяет прочность установки сошки и удобство действия гранатометом при наводке в различные точки, а помощник гранатометчикаподготавливает сумку (коробку) с гранатами и кладет ее около себя (рис. 23).

57.При расположении гранатомета в укрытии (окоп, воронка от снаряда, яма и т. п.) или за укрытием (бугорок, кочка, насыпь и т. п.) сошку ставить позади укрытия (бруствера) так, чтобы поверх него выступал только конец ствола мортирки.

58.При расположении на открытой местности гранатометчики должны отрыть окоп о площадкой для гранатомета.

59.Наводка гранатомета в цель (непосредственно или по вспомогательной точке) складывается из горизонтальной и вертикальной наводок.

Горизонтальная и вертикальная наводки производятся раздельно.

60. Для горизонтальной наводки(направления гранатомета в цель) гранатометчик:а) ставит указатель визирной линейке угломера против скомандованного (или самостоятельно избранного) деления; б) наводит гранатомет в указанную или выбранную самостоятельно точку наводки, для чего, визируя через прорезь и мушку визирной линейки, передвигает приклад винтовки по опорной бороздке в нужную сторону до тех пор, пока линия визирования (прицеливания) не будет направлена в точку наводки; если передвижение приклада по опорной бороздке не обеспечивает направления гранатомета в цель, гранатометчик приказывает своему помощнику переставить сошку в нужную сторону, после чего продолжает наводку, как указано выше.

Примечание.Если горизонтальная наводка производится непосредственно по цели с нулевой установкой угломера, для ускорения наводки визирование можно производить по мортирке.

61. Для вертикальной наводки:

а) гранатометчикприказывает своему помощнику поднимать или опускать внутреннюю трубу сошки, а сам в это время следит за передвижением шкалы в окне квадранта для углов возвышения — по нижней части шкалы (от 0 до 45), а для углов склонения (команда «квадрант меньше») — по верхней части шкалы (от 0 до 15); как только нужное деление шкалы остановится против установочной черты окна, гранатометчик приказывает своему помощнику закрепить внутреннюю трубу сошки;

б) помощник гранатометчикаоткрепляет зажим стойки, по указанию наводчика поднимает (опускает) внутреннюю трубу слойки сошки и закрепляет ее в приданном положении зажимом стойки.

После закрепления внутренней трубы стойки сошки гранатометчикпроверяет наводку гранатомета и, если нужно, исправляет ее. При незначительном несовпадении нужного деления шкалы квадранта с установочной чертой исправление вертикальной наводки может производиться осаживанием приклада винтовки в опорной бороздке.

62.Перед заряжанием граната должна быть подготовлена.

Подготовка гранаты к Заряжанию производится помощником гранатометчикапо команде командира отделения или гранатометчика. Для этого: а) вынуть гранату из предохранительной коробки; б) установить дистанционную трубку; в) удалить (если нужно) дополнительный заряд.

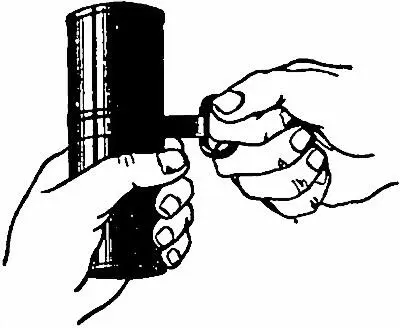

Рис. 24.Как вскрыть предохранительную коробку

63. Для того чтобы вынуть гранату из предохранительный коробки, нужно взять гранату в левую руку, продеть указательный или средний палец правой руки в кольцо металлической ленты, скрепляющей обе половинки коробки, резким движением руки за кольцо сорвать ленту (рис. 24), разъединить половинки коробки и вынуть гранату.

Примечания. 1.Для освобождения гранаты от наружного колпачка-чехла свинтить рукой верхнюю его крышку и вынуть гранату; если крышка не свинчивается, вложить колпачок головной частью в мортирку так, чтобы выступы его вошли в нарезы ствола мортирки, и повернуть нижнюю часть колпачка на один оборот (рис. 25); дальнейшее свинчивание крышки колпачка производить рукой.

2. Для срывания оловянного предохранительного колпачка взять гранату в левую руку, дном кверху, и пальцами правой руки тянуть за отрывную проволоку до тех пор, пока она не перережет дно колпачка вокруг зажимной гайки; затем резко потянуть проволоку вниз и вперед так, чтобы отрывная лента сияла колпачок (рис. 26); если обрывки колпачка останутся у герметического кольца тарели, удалить их рукой, чтобы они не мешали при введении гранаты в мортирку.
