НКО Союза ССР - Наставление по стрелковому делу (НСД-38) ружейный гранатомет и ружейная граната

Отыскав указанную ему цель (или вспомогательную точку наводки), гранатометчик обязан доложить — «вижу»; если цель (вспомогательная точка наводки) не видна, гранатометчик докладывает — «не вижу».

75. При самостоятельном ведении огня гранатометчик выбирает цель самостоятельно, руководствуясь боевым ее значением. Уничтожению подлежат в первую очередь важнейшие цели, а из числа их — наиболее выгодные, т. е. ближайшие и легко уязвимые.

76. Определение исходной установки угломера производится в зависимости от положения точки наводки в отношении цели. Точка наводки может выбираться как в расположении самой цели, так и в стороне от нее (в пределах до 400 тысячных). К выбору точки наводки в стороне от цели прибегать в тех случаях, когда по условиям обстановки выбор точки наводки в расположении цели невозможен (гранатомет расположен в складке местности, откуда цель не видна, или если цель скрыта складкой местности, задымлена в т. п.).

Рис. 31.Установка угломера влево 2 (2-00)

77.При выборе точки наводки в середине цели исходной установкой угломера является ноль.

78.При выборе точки наводки в стороне от пели измерить угол между целью и точкой наводки с помощью угломерной шкалы стрелковой линейки, подручных предметов (угловая величина которых известна) или пальцев руки. Для измерения направить нулевое деление шкалы линейки (край подручного предмета или пальца) на цель и посмотреть, против какого деления шкалы (какой части подручного предмета или пальца) приходится точка наводки.

79.Установку указателя визирной линейки угломера производить: если цель левее точки наводки — влево от нуля, а если правее — вправо от нуля, на величину измеренного угла между целью и точкой наводки.

Примеры. 1 . Цель находится левее точки наводки на 200 тысячных, исходная установка угломера — влево 2-00 (рис. 31).

2 . Цель правее точки наводки на четыре пальца; исходная установка угломера — вправо 1-20 (считая, что угловая величина пальца по ширине равна 30 тысячным).

80.Установки квадранта и дистанционной трубки определяются в зависимости от расстояния до цели с расчетом, чтобы разрыв гранаты происходил над целью на высоте от 0,5 до 5 м. Более высокие разрывы, а также клевки не обеспечивают надежного поражения цели.

81.При определении исходных установок квадранта и дистанционной трубки руководствоваться следующей таблицей.

82.Когда цель расположена выше или ниже горизонта гранатомета, в установку квадранта вносить поправку на угол места цели. Углы места цели учитывать с точностью до одного градуса; углы менее одного градуса при стрельбе не учитывать,

83.При переводе углов места цели, измеренных в тысячных, в градусы считать, что угол в 17 тысячных равен 1 градусу.

84.Определение угла места цели производить с помощью угломерной шкалы стрелковой линейки или подручных предметов, угловая величина которых известна.

85. Для определения углов места цели линейкой или подручными предметами вытянуть руку с линейкой (подручным предметом) на 50 см от глаза, направить нулевое деление шкалы (край подручного предмета) в намеченную на местности точку, через которую проходит горизонт гранатомета, и заметить, против какого деления шкалы (какой части подручного предмета) приходится цель (рис. 82); деление это определит величину угла места цели.

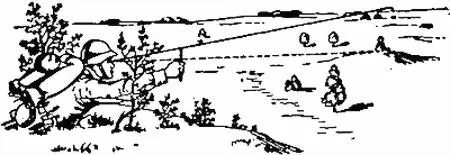

Рис. 32.Определение угла места цели линейкой

Горизонт гранатомета определять одним из следующих способов:

а) лежа за гранатометом, держать перед глазами стрелковую линейку горизонтально так, чтобы не видеть ни верхней, ни нижней плоскости ее, а видеть только ребро линейки; заметить на местности точку, которая приходится против ребра линейки; через эту точку будет проходить на местности горизонт гранатомета;

б) предать гранатомету горизонтальное положение с помощью квадранта; смотря через ось канала ствола или по верхней плоскости мортирки, заметить на местности точку, через которую проходит горизонт гранатомета.

86.С достаточной практической точностью углы места цели можно измерять с помощью пальцев руки, вытянутой на 50 см, считая, что указательный палец покрывает угол, равный примерно 2 градусам 30 тысячным).

87. Если цель расположена выше гранатомета (угол места цели положительный), табличный угол прицеливания увеличивать на измеренный угол места цели; если цель расположена ниже (угол места цели отрицательный), табличный угол прицеливания уменьшать на намеренный угол места цели. Дистанционную трубку при этом ставить соответственно расстоянии до цели.

Примеры. 1 . Дистанция стрельбы 400 м, табличный угол прицеливания 11 градусов, угол места цели +3 градуса; стрельбу вести при угле возвышения 14 градусов и при установке дистанционной трубки на 4¼ секунды.

2 . Дистанция стрельбы 500 м, табличный угол прицеливании 15 градусов, угол места цели — 4 градуса; стрельбу вести при угле возвышения 11 градусов и при установке дистанционной трубки на 5½ секунд.

88.Определив исходные установки угломера, квадранта и дистанционной трубки, с учетом угла места цели, переходить к стрельбе на поражение.

Для надежного поражения цели необходимо стремиться, чтобы разрывы гранат были непосредственно над целью (не выше 5 м).
