Министерство обороны Союза ССР - Наставление по стрелковому делу винтовка обр. 1891/30 г. и карабины обр. 1938 г. и обр. 1944 г.

е) выступс правой стороны, который вместе с отсечкой-отражателем удерживает патрон, поданный из магазинной коробки в ствольную, от выскакивания вверх;

ж) нижний паздля направления движения соединительной планки и для прохода боевого выступа боевой личинки;

з) выемна правой стороне (под пазом для вставления обоймы) для прохода закраин гильз при заряжании из обоймы.

Отсечка-отражатель

8. Отсечка-отражательслужит для отделения патронов, подаваемых из магазинной коробки в ствольную, и отражения гильз (патронов), извлекаемых выбрасывателем из патронника.

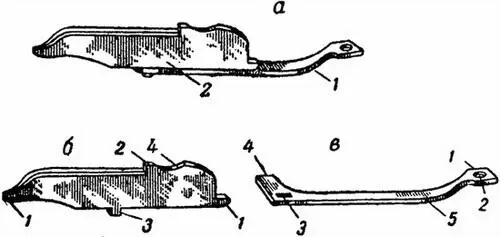

Рис. 4.Отсечка-отражатель нового образца:

а — 1 — отсечка; 2 — отражатель; б — 1 — выступы (упорцы); 2 — отражательный выступ; 3 — соединительный выступ; 4 — выем; в — 1 — пятка; 2 — отверстие для винта; 3 — прямоугольное отверстие; 4 — отсекающий зуб; 5 — пружинная часть

Отсечка-отражатель нового образца (рис. 4). состоит из отсечкис отсекающим зубом и пяткой и отражателяс отражательным выступом. Отсечка и отражатель соединяются между собой при помощи соединительного выступа, имеющегося на отражателе и входящего в соответствующее отверстие на отсечке.

Отсечка-отражатель старого образца (рис. 5) представляет собой одну целую часть. Она имеет лопасть с отражательным выступом и отсекающим зубом и пружинную частьс пяткой.

Отсечка (пружинная часть) своей пяткой помещается в пазу ствольной коробки и закрепляется в нем винтом.

Отражатель (лопасть) помещается в щели ствольной коробки. При открытом затворе он выходит из щели в канал ствольной коробки и вместе с ее выступом удерживает верхний (очередной) патрон в канале ствольной коробки. Отражательный выступ помещается в продольном пазу затвора, а при отводе затвора назад проходит через продольный паз боевой личинки и отражает гильзу (патрон), извлекаемую боевой личинкой из патронника. Отсекающий зуб помещается в вырезе в левой стенке магазинной коробки; при открытом затворе он входит внутрь коробки и, упираясь в гильзу патрона, следующего за очередным, отсекает (удерживает) патроны, находящиеся в магазинной коробке. На отражателе (лопасти) позади отражательного выступа имеется выем для прохода шляпки патрона при опускании патронов из обоймы в магазинную коробку.

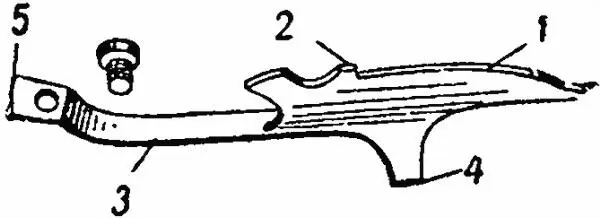

Рис. 5.Отсечка-отражатель старого образца:

1 — лопасть; 2 — отражательный выступ; 3 — пружинная часть; 4 — отсекающий зуб; 5 — пятка

Спусковой механизм

9. Спусковой механизм(рис. 6) состоит из спускового крючка, спусковой пружины, винта и оси.

Спусковой крючокслужит для утаплавания шептала спусковой пружины при спуске курка с боевого взвода.

Он имеет: хвостдля накладывания пальца при спуске курка, щельдля прохода спусковой пружины, отверстиедля оси и затворную задержку, которая, входя в нижний паз соединительной планки и упираясь в переднюю его стенку, останавливает затвор при отодвигании его назад.

Спусковая пружинаимеет: шепталодля удерживания курка на боевом взводе и пятку с отверстиемдля винта, прикрепляющего пружину к ствольной коробке.

Ось спускового крючкапроходит через отверстия в спусковом крючке и ушках ствольной коробки.

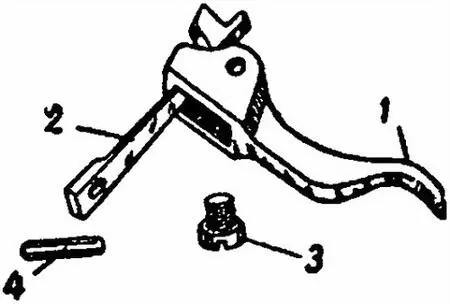

Рис. 6.Спусковой механизм:

1 — спусковой крючок; 2 — спусковая пружина; 3 — винт спусковой пружины; 4 — ось

Прицел и мушка

10. Прицел(рис. 7) служит для направления винтовки в цель и для придания ей соответствующих углов прицеливания при стрельбе на различные расстояния. Он состоит из прицельной колодки, прицельной планки с хомутиком и пружины.

Прицельная колодкаимеет две стойки со скошенными ребрами. На переднем конце колодки имеются ушки с отверстиями для шпильки прицельной планки; на заднем конце — паз, для укрепления пружины прицельной планки.

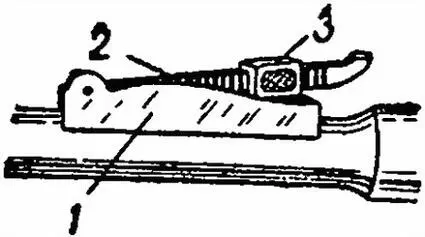

Рис. 7.Прицел:

1 — прицельная колодка; 2 — прицельная планка; 3 — хомутик

Рис. 8.Прицельная планка с хомутиком

Прицельная планка(рис. 8) укреплена шпилькой в ушках прицельной колодки и может вращаться на шпильке. На заднем конце планки имеется гривкас прорезью для прицеливания.

На наружной стороне планки нанесены деления с цифрами от 1 до 20, означающими дистанции в сотнях метров, с правой стороны — четными и с левой — нечетными; между делениями нанесены маленькие черточки для установки прицела с точностью до 50 м.

На боковых гранях планки имеются вырезы для защелок прицельного хомутика.

Прицельный хомутикнадет на прицельную планку и удерживается в приданном положении защелками. Каждая защелка имеет пружину и зуб, которым она заскакивает в вырез на боковой грани прицельной планки (рис. 9).

Рис. 9.Защелка прицельного хомутика:

1 — выступ головки; 2 — цилиндрическое гнездо; 3 — пружина защелки; 4 — защелка; 5 — гнездо; 6 — зуб; 7 — вырез

Пружина прицельной планкизадним концом укреплена в пазу прицельной колодки, а передним упирается в пятку прицельной планки и тем удерживает планку в приданном положении.

11. Мушка(рис. 10) служит для прицеливания. Она укреплена в отверстии кольцевого намушника, который вдвинут выступом в паз основания мушки на стволе (у карабина обр. 1944 г. — на неподвижной трубке ствола). На передней плоскости намушника нанесена риска, совпадающая с риской на основании мушки, и имеются выемки для кернения.

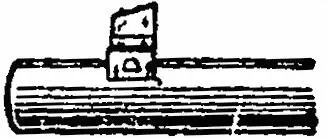

Рис. 10.Мушка с намушником:

1 — мушка; 2 — намушник

Рис. 11.Мушка винтовки прежних годов изготовления (с намушником на штыке)
