Затвор

12. Затвор(рис. 12) служит для досылания патрона в патронник, запирания канала ствола, производства выстрела и извлечения гильзы (патрона) из патронника. Затвор состоит из: стебля затвора, боевой личинки, выбрасывателя, курка, ударника, боевой пружины и соединительной планки.

Рис. 12.Затвор:

1 — стебель затвора; 2 — боевая личинка; 3 — соединительная планка; 4 — курок

13. Стебель затвора(рис. 13) имеет:

а) гребеньдля направления движения затвора в канале ствольной коробки; концы гребня имеют скосы, которые скользят по соответствующим скосам верхнего окна ствольной коробки: передний — при открывании, а задний — при закрывании затвора;

б) рукояткудля действия затвором;

в) гнездодля соска боевой личинки;

г) паздля гребня стойки соединительной планки;

д) скошенный паздля хода отражательного выступа отсечки-отражателя при продольных движениях затвора и для отодвигания её влево при закрывании затвора;

е) выемкуна заднем срезе стебля затвора, в которую входит сосок винтового выступа курка и этим удерживает курок от поворота при отведенном назад затворе;

ж) винтовой вырез,которым при открывании затвора курок с ударником отводится назад и ставится на боевой взвод;

з) выемдля хода предохранительного выступа курка;

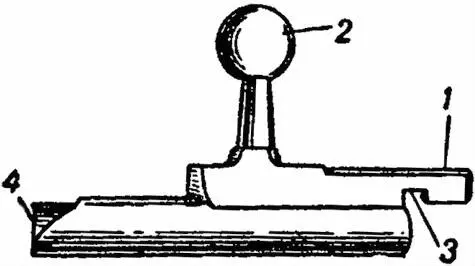

Рис. 13.Стебель затвора винтовки обр. 1891/80 г.:

1 — гребень; 2 — рукоятка; 3 — паз для гребня стойки соединительной планки; 4 — винтовой вырез

и) малый выемдля удерживания курка на предохранительном взводе;

к) каналдвух диаметров: большего — для помещения боевой пружины и трубки соединительной планки и меньшего — для прохода ударника. В получившийся уступ упирается конец боевой пружины, надетой на ударник.

Примечание . На снайперской винтовке рукоятка затвора удлинена и изогнута для удобства действия при установленном оптическом прицеле (рис. 14).

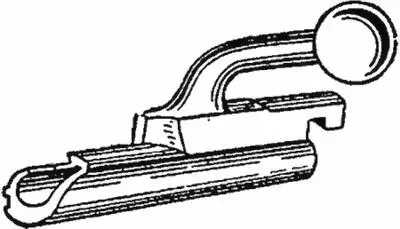

Рис. 14.Стебель затвора снайперской винтовки

Рис. 15.Боевая личинка:

1 — сосок; 2 — боевые выступы

14. Боевая личинка(рис. 15) служит для запирания канала ствола. Она имеет:

а) чашечку с венчикомдля помещения шляпки патрона;

б) два боевых выступа,которые при закрытом затворе прилегают своими задними обрезами к стенкам кольцевого паза ствольной коробки и выдерживают при выстреле давление пороховых газов на затвор;

в) сосокдля соединения боевой личинки со стеблем затвора; он входит в гнездо стебля затвора, благодаря чему боевая личинка поворачивается вместе со стеблем;

г) паздля соска соединительной планки;

д) паздля прохода отсечки-отражателя при продольных движениях затвора, а также для прохода соска соединительной планки;

е) паздля помещения выбрасывателя; он имеет гнездо для пятки выбрасывателя;

ж) каналдвух диаметров: меньший — для бойка ударника, больший — для переднего конца трубки соединительной планки.

15. Выбрасыватель(рис. 16) служит для извлечения из патронника гильз (патронов) и для выбрасывания их из ствольной коробки при помощи отражательного выступа отсечки-отражателя. Он имеет зацеп, которым захватывает гильзу за ее закраину, и пяткудля укрепления выбрасывателя в пазу боевой личинки.

Рис. 16.Выбрасыватель:

1 — зацеп; 2 — пятка

Рис. 17.Курок:

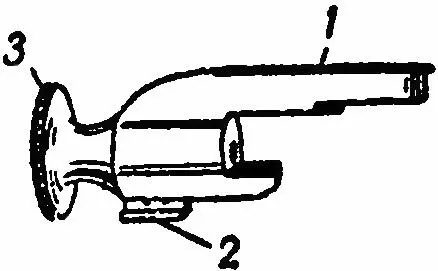

1 — гребень; 2 — боевой взвод; 3 — пуговка

16. Курок(рис. 17) служит для постановки ударника на боевой и предохранительный взводы. Он имеет:

а) гребеньдля направления движения курка в верхнем пазу ствольной коробки;

б) предохранительный выступ(под гребнем курка) для постановки курка на предохранительный взвод;

в) винтовой выступдля отвода курка назад при открывании затвора; выступ имеет сосок для удержания курка от поворота при отведенном назад затворе;

г) боевой взводс пазами для вилки соединительной планки; за передний обрез его заскакивает шептало спусковой пружины при закрывании затвора или отводе курка назад;

д) пуговкудля постановки курка на боевой (не открывая затвора) и предохранительный взводы; на пуговке имеется насечка для захвата пальцами, а на задней поверхности нанесены черточки для установки по ним прорези ударника;

е) канал,в передней части гладкий, а в задней — нарезной, для ввинчивания в него ударника.

17. Ударник(рис. 18) имеет боёкдля разбивания капсюля патрона и венчикдля упора боевой пружины. Венчик делит ударник на две части: переднюю (короткую) — лопастьи заднюю (длинную) — стерженьс нарезным концом для навинчивания курка. На срезе стержня имеется прорезьдля проверки правильности соединения ударника с курком.

Рис. 18.Ударник:

1 — стержень; 2 — венчик; 3 — лопасть; 4 — боёк

18. Боевая пружина(рис. 19) сообщает ударнику быстрое движение, необходимое для сильного удара бойком по капсюлю. Она надевается на стержень ударника.

Рис. 19.Боевая пружина

19. Соединительная планка(рис. 20) соединяет боевую личинку со стеблем затвора и удерживает затвор в ствольной коробке при выдвигании его назад. Она имеет:

а) сосок,который входит в паз боевой личинки и соединяет её с соединительной планкой;

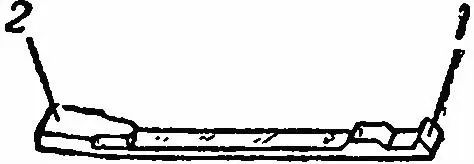

Рис. 20.Соединительная планка:
