1 — стойка; 2 — сосок; 3 — вилка

б) стойкус гребнем и трубкой; передняя часть трубки входит в канал боевой личинки, а задняя — в канал стебля затвора; внутри трубки имеется каналдля прохода ударника; задняя часть канала — овальная, по форме лопасти ударника, для устранения его вращения; гребеньстойки входит в паз стебля затвора и соединяет с ним соединительную планку; с левой стороны стойки имеется паздля прохода отсечки-отражателя при продольных движениях затвора;

в) вилку,в которую входит своими пазами боевой взвод курка;

г) паз(на нижней поверхности соединительной планки) для хода затворной задержки, которая, упираясь в переднюю стенку этого паза, удерживает отведённый назад затвор от выпадения из канала ствольной коробки;

д) скос(на верхней поверхности планки, слева) для лопасти отсечки-отражателя.

Магазинная коробка

20. Магазинная коробка(рис. 21) служит для помещения четырёх патронов и подающего механизма. Она имеет: щёки, угольник, спусковую скобу и крышку с подающим механизмом.

Щёкинаглухо соединены с угольником и спусковой скобой; в левой щеке имеется вырездля отсекающего зуба отсечки-отражателя.

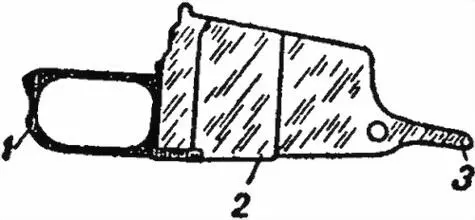

Рис. 21.Магазинная коробка:

1 — спусковая скоба; 2 — щека; 3 — угольник

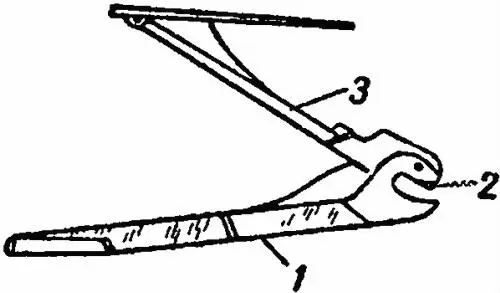

Рис. 22.Крышка магазинной коробки с подающим механизмом:

1 — крышка: 2 — вырез; 3 — подающий механизм

Угольникимеет: выступ,которым он входит в переднюю часть нижнего окна ствольной коробки, щельдля крышки, отверстиедля винта упора и отверстиедля шарнирного болта.

Спусковая скобапредохраняет хвост спускового крючка от нечаянного нажатия на него. Она имеет: выступ,которым скоба вставляется в заднюю часть нижнего окна ствольной коробки, гнездодля защелки, нарезное гнездодля винта защелки, вырездля крышки магазинной коробки, щельдля прохода спускового крючка и нарезное гнездодля хвостового винта.

21. Крышка магазинной коробки(рис. 22) закрывает снизу магазинную коробку; на ней укреплен подающий механизм. Она имеет:

а) вырез,которым крышка надевается на шарнирный болт, служащий ей осью вращения;

б) прорезь,в которую вставляется рычаг подающего механизма;

в) отверстиедля шпильки рычага, служащей осью вращения рычага;

г) упоры,ограничивающие подъем рычага;

д) паздля пружины рычага;

е) нарезное отверстиедля винта, прикрепляющего пружину рычага к крышке;

ж) отверстиедля прохода защёлки;

з) выемдля головки защелки;

и) выем,в который заскакивает зуб защелки.

Рис. 23.Защёлка крышки магазинной коробки

22. Защелка крышки магазинной коробки(рис. 23) удерживает крышку закрытой. Она имеет:

а) пяткус отверстием для винта защелки, прикрепляющего защёлку к спусковой скобе;

б) головкудля нажимания на нее пальцем при открывании крышки;

в) зуб, которым защелка заскакивает в выем крышки.

23. Подающий механизм(см. рис. 22) подает патроны из магазинной коробки в ствольную.

Он состоит из рычага, пружины рычага, винта пружины рычага, подавателя, пружины подавателя и двух шпилек, служащих осями вращения.

Ложа

24. Ложа(рис. 24) служит для соединения частей и для удобства действия винтовкой. Ложу составляют: цевьё, шейка и приклад.

Цевьёимеет: жолобдля помещения ствола со ствольной коробкой; гнездодля нагеля; окнодля магазинной коробки; щельдля спускового крючка; прорезьдля ружейного ремня и шомпольную дорожкудля шомпола; с боков снаружи — выемы,чтобы удобно было держать винтовку при прицеливании; с правой стороны — пружиныдля ложевых колец; на переднем конце — наконечник.

Прикладимеет прорезь для ружейного ремня и металлический затылок.

Примечание . В снайперской винтовке с гранёной передней частью ствольной коробки на цевье с обеих сторон имеются продольные вырезы для основания кронштейна.

Ствольная накладка

25. Ствольная накладка(рис. 25) с металлическими наконечниками предохраняет руки от ожога во время стрельбы.

Рис. 24.Ложа:

1 — цевьё; 2 — шейка; 3 — приклад

Рис. 25.Ствольная накладка

Штык

26. Штык(рис. 26) служит для поражения противника в рукопашном бою. Он имеет:

а) четырёхгранное лезвиес долами для уменьшения веса и ребрами для прочности;

б) трубкус коленчатой прорезью для примыкания штыка к стволу;

в) шейкудля соединения лезвия с трубкой;

г) защёлкус пружиной для закрепления трубки штыка на стволе.

У карабина обр. 1944 г. (рис. 27) штык на заднем конце имеет хвост с овальным отверстием для крепительного винта, которым он укреплен в проушинах неподвижной трубки ствола. На задний конец штыка надета подвижная штыковая трубка с помещённой внутри неё пружиной. Пружина находится в поджатом состоянии и стремится сдвинуть штыковую трубку назад. На нижнем конце штыковой трубки имеются вырезы для нижних выступов проушин. На переднем конце штыковой трубки имеется упор с отверстием для надевания на дульный конец ствола.

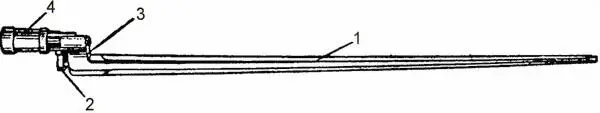

Рис. 26.Штык винтовки обр. 1891/30 г.:

1 — лезвие; 2 — защёлка; 3 — шейка; 4 — трубка

Рис. 27.Откидной штык карабина обр. 1944 г.

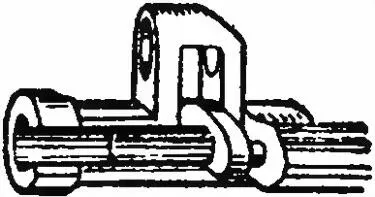

Рис. 28.Штыковая трубка винтовки обр. 1891/30 г. прежних годов изготовления

Примечание . Часть винтовок обр. 1891/30 г. изготовлена с намушником на штыке (рис. 28).
