Министерство обороны Союза ССР - Наставление по стрелковому делу винтовка обр. 1891/30 г. и карабины обр. 1938 г. и обр. 1944 г.

Шомпол

27. Шомпол(рис. 29) служит для чистки и смазки канала ствола и патронника; он имеет: головкус насечкой и отверстием для шпильки и нарезной конецдля ввинчивания в шомпольный упор и для завинчивания протирки.

Рис. 29.Шомпол

Прибор

28. Приборслужит для соединения и крепления частей винтовки.

В прибор входят:

а) два пружинных разрезных ложевых кольца(рис. 30);

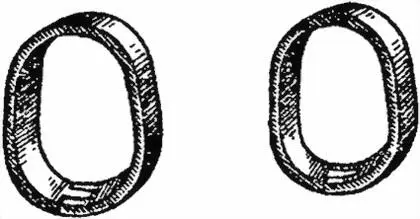

Рис. 30.Ложевые кольца

б) колечные пружины,вставленные в ложу для удержания ложевых колец (рис. 31);

Рис. 31.Колечные пружины:

1 — утолщенная часть; 2 — вырез; 3 — уступ

в) ложевые глазкина прорезях для ружейного ремня (рис. 32);

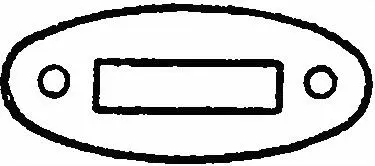

Рис. 32.Ложевые глазки

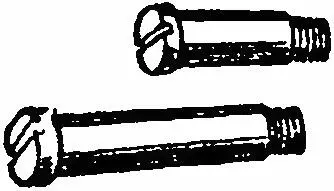

Рис. 33.Винты упора и хвостовой

Рис. 34.Затылок приклада

г) винты— упора(короткий) и хвостовой(длинный) (рис. 33) для соединения ствольной и магазинной коробок с ложей;

д) затылок(рис. 34) с двумя шурупами для предохранения приклада от повреждений;

Рис. 35.Наконечник с винтом

Рис. 36.Нагель

Рис. 37.Шомпольный упор

е) наконечник с винтом(рис. 35) для предохранения конца цевья от раскола;

ж) нагель(рис. 36) для укрепления цевья и упора ствола со ствольной коробкой при выстреле;

з) шомпольный упор(рис. 37) для ввинчивания шомпола.

29. На каждую винтовку полагается следующая принадлежность:

а) Протирка(рис. 38) для чистки и смазки канала ствола и патронника; протирка состоит из стебляи вращающейся на нём медной части.

Рис. 38.Протирка

б) Отвёртка(рис. 39) для сборки и разборки винтовки. Она состоит из лезвияи рукоятки.Один конец лезвия широкий, другой — узкий. На боковых рёбрах лезвия по три выреза: Средние — для проверки выхода бойка ударника из боевой личинки и крайние — для накладывания лезвия при этой проверке на венчик боевой личинки; один из крайних вырезов уширен и служит для поворота ударника при сборке затвора и для закрепления протирки на шомполе.

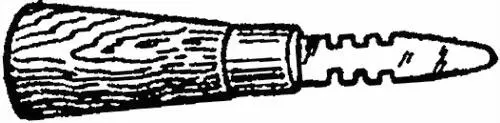

Рис. 39.Отвертка с деревянной рукояткой

Деревянная рукоятка отвёртки имеет металлическую гайку и гнездо для лезвия. В комбинированной (металлической) принадлежности рукояткой служит футляр, состоящий из дульной накладки и шомпольной муфты (рис. 40).

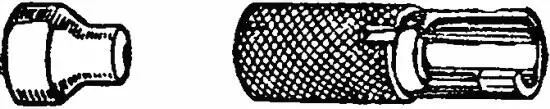

Рис. 40.Отвёртка с металлической рукояткой

в) Дульная накладка(металлическая или деревянная) для предохранения канала ствола от растирания шомполом и дульного среза — от ударов шомпольной муфты при чистке (рис. 41).

Рис. 41.Деревянная и металлическая дульные накладки

г) Шомпольная муфтадля облегчения вращения шомпола при чистке и смазке канала ствола (рис. 42).

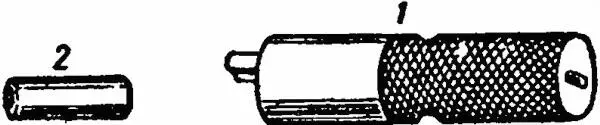

Рис. 42.Шомпольная муфта:

1 — нового образца; 2 — старого образца

д) Шпилька,чтобы удобно было держать шомпол при чистке и смазке канала ствола с деревянной дульной накладкой; шпилька продевается в отверстие муфты поверх головки шомпола.

е) Щетинный ёршикдля смазки канала ствола.

ж) Двугорлая маслёнка(рис. 43). В отделение ее с буквой «Щ» наливается щелочной состав, в отделение с буквой «Н» — ружейная смазка.

з) Ружейный ременьдля носки винтовки. Для крепления к ложе он имеет два тренчика.

Примечания: 1 . Допускается пользование принадлежностью винтовки и несколько другого типа.

2 . Вместо двугорлой маслёнки можно использовать одногорлую, в которую наливается ружейная смазка.

Рис. 43.Маслёнка

30. Боевой патрон(рис. 44) состоит из гильзы, капсюля, порохового заряда и пули.

Гильза служит для соединения всех частей патрона. Она имеет корпус, внутри которого помещается пороховой заряд, дульце, в которое вставлена пуля, и шляпку с закраиной для захвата гильзы зацепом выбрасывателя.

Дно корпуса гильзы имеет: а) гнездодля капсюля; б) наковальню,на которой капсюль разбивается бойком ударника; в) два затравочных отверстия,через которые к пороху проходит пламя от капсюля.

Капсюльсостоит из латунного колпачка,впрессованного в него ударного составаи фольги,прикрывающей ударный состав.

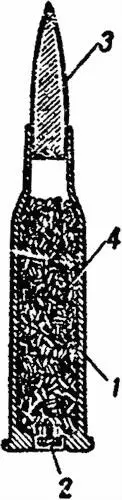

Рис. 44.Боевой патрон:

1 — гильза: 2 — капсюль; 3 — пуля; 4 — порох

Зарядбездымного пороха наполняет корпус гильзы.

Пуля(обр. 1908 г.) состоит из оболочки и сердечника (сплав свинца с сурьмой), впрессованного в оболочку. Пуля закреплена в гильзе круговым обжимом дульца.

Бронебойная пулясостоит из оболочки и свинцовой рубашки, внутри которой запрессован стальной сердечник. Головная часть пули окрашена в чёрныйцвет.
