НКО СССР - 107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.

10. Осмотреть боекомплект, чтобы проверить следующее:

а) нет ли неисправных зарядов;

б) нет ли недосылки основного заряда (дослан ли он до упора шляпкой в трубку стабилизатора);

в) нет ли неисправных стабилизаторов мин (в виде погнутых крыльев);

г) удалена ли полностью смазка с деталей стабилизатора и корпуса (наличие смазки вызывает снижение меткости);

д) исправны ли взрыватели: прочно ли (доотказа ли) ввинчены они в корпус.

Только убедившись в исправном состоянии всех механизмов и элементов выстрела, производить наводку миномета. Стрельба из миномета, как правило, производится непрямой наводкой; с этой целью наводчик производит следующее:

а) устанавливает на скомандованное деление прицел, придает миномету угол возвышения, действуя подъемным механизмом до тех пор, пока пузырек продольного уровня не выйдет на середину;

б) устанавливает скомандованный угломер и, действуя поворотным механизмом (или предварительно переставив двуногу), совмещает вертикальную щель коллиматора с точкой наводки так, как указано в гл. V, п. 28 (выполняя работу, указанную в пп. «а» и «б», заряжающий работает горизонтирующим механизмом, наблюдая за тем, чтобы пузырек уровня на вертлюге был всегда на середине);

в) провернет установки прицела и уровня.

После наводки производят заряжание, для чего мину с укрепленными на ней дополнительными зарядами (согласно команде) вводят стабилизатором в дульную часть ствола и, утопив ее примерно до центрующего утолщения, отпускают. При этом заряжающий быстро убирает руки со ствола. Выстрел производится (как было сказано выше) путем накола капсюля на жестко установленный боек или при помощи стреляющего приспособления. После каждого выстрела наводка проверяется и исправляется.

При стрельбе все части миномета работают с весьма большим напряжением. Поэтому от всех лиц командного, технического и рядового состава требуется внимательное отношение к осмотру миномета перед стрельбой, непрерывное наблюдение за работой во время стрельбы и своевременное устранение всех появляющихся неисправностей.

Для того чтобы быстро устранить неисправности, необходимо проверять наличие всего инструмента и принадлежности, возимых и носимых при миномете, и содержать их в порядке.

В мирное время при стрельбе миной в полном снаряжении принимаются соответствующие меры предосторожности (установка выключателя на «С») и стрельбу производят при помощи только ударного механизма с длинным шнуром. Вложив мину в канал ствола, наводчик, после укрытия остальных номеров, уходит за укрытие, берет в руку шнур и по команде командира миномета дергает за шнур.

При обслуживании миномета во время стрельбы необходимо помнить следующее:

1. На барабанах прицела всегда имеется некоторый мертвый ход, поэтому при установке барабанов на новые отметки наводчик должен подводить риски указателей к этим отметкам всегда с одной и той же стороны.

2. Миномет — легкая система, и поэтому необходимо следить за тем, чтобы наводчик сильно не опирался на миномет во время наводки, так как от этого миномет может сместиться в сторону.

3. Положение вертлюга влияет на меткость стрельбы, поэтому как наводчик, так и заряжающий должны следить, контролируя друг друга, за тем, чтобы пузырьки поперечных уровней (прицела и вертлюга) находились на середине.

Кроме того, во время самой стрельбы надо обращать внимание на работу опорной плиты. Необходимо следить, чтобы плита, плотно опираясь на грунт, не сползала быстро назад. В этих случаях стрельбу надо прекратить и снова установить плиту. Во время стрельбы надо также обращать внимание на работу амортизатора. При правильно работающем амортизаторе и при хорошо установившейся опорной плите установки прицела почти не сбиваются. Следовательно, если во время стрельбы замечается повышенная сбиваемость установок, то прежде всего нужно искать причину в плохой устойчивости опорной плиты; кроме того, необходимо проверить работу амортизатора.

Во время стрельбы наводчик должен периодически проверять, как поджато зажимным винтом крепление прицела на вертлюге, так как этот винт в силу больших инерционных усилий может самопроизвольно отвернуться, в результате чего может произойти повреждение прицела.

В случае осечки следует выждать не менее 1 минуты, после чего, не выходя из-за укрытия, 2–3 раза резко толкнуть тело миномета банником, лопатой или специальным древком, чтобы мина села на свое место (в том случае, если она не дошла до ударника). Если выстрела не последует и в этом случае, то поставить выключатель на выточку «С» (если стрельба производилась при установке бойка на жесткое положение) и застопорить боек при помощи барашка, вращая его против часовой стрелки доотказа. Если стрельба производилась на «С», то в этом случае необходимо также застопорить боек при помощи барашка (см. гл. 1, п. 5). После этого наводчик и заряжающий, пройдя сзади, становятся по бокам миномета и, ослабив наметку обоймы амортизатора, поворачивают ствол миномета, примерно, на 90° в шаровом гнезде плиты, для того чтобы разъединить ствол с плитой, и затем поднимают казенную часть миномета плавно вверх.

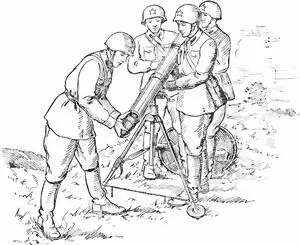

Третий номер, стоя справа от миномета, полузакрывает дульную часть руками, чтобы удержать мину от падения на землю когда мина коснется рук, ее осторожно вынимают из ствола (рис. 142).

Рис. 142.Разряжание миномета.

Необходимо следить за тем, чтобы не коснуться при разрядке рукой взрывателя, так как при этом может произойти взрыв мины.

Наиболее существенной неисправностью во время стрельбы является осечка.

Причины осечек следующие:

1. Износ бойка ударника.

2. Загрязнение бойка ударника (осталась шляпка патрона или капсюль).

3. Ослабление или осадка пружины ударника.

4. Перелом пластинчатой пружины собачки ползуна.

5. Загрязнение канала миномета (к стенкам пристали остатки картона от основного заряда, остатки оболочки дополнительного заряда; на стенках имеется нагар (копоть), образовавшийся при продолжительной стрельбе.

6. Загрязнение центрующего утолщения мины.

7. Нецентральный накол капсюля.

8. Отказ капсюля.

9. Неполное (не доотказа) вставление хвостового патрона в трубку стабилизатора мины.

Причину осечки можно выявить путем наблюдения за стрельбой и путем осмотра капсюля после разрядки миномета. Осечки, которые вызваны причинами, указанными в первых трех пунктах, характеризуются слабым наколом капсюля. Осечки, вызванные причинами, указанными в пп. 5 и 6, могут произойти при установке стреляющего механизма на «Ж» и характеризуются слабым наколом капсюля при наличии медленного (в некоторых случаях с остановками) сползания мины по каналу ствола.
