В верхней части подвесы имеют приварные захваты З , которыми они навешиваются на оси 139 к платформам. В нижней части подвесы имеют приварное колено К с кольцом. Колено К служит для упора уложенного паркового ящика, а кольцо его — для пристегивания при помощи кнопки 137 нижнего ремня 135 .

Верхний ремень 134 в свою очередь также пристегивается кнопкой 137 к кольцу прижима.

Общий вид укладочных приспособлений № 8 показан на рис. 140.

Сборка

1. Привернуть к универсальному приспособлению платформы 130 .

2. Навесить боковые подвесы 131 и 132 на оси захватов 139 так, чтобы упоры У были обращены во внешние стороны.

3. Поставить ремни — верхние 134 и нижние 135 на место (если они были сняты).

Разборка

Разборка производится в обратном порядке.

Для перевода миномета из походного положения в боевое необходимо выбрать огневую позицию с таким расчетом, чтобы опорная плита при стрельбе давала меньшую осадку. Для этого командир взвода, отделения или миномета, получив задачу, определяет направление стрельбы и, выбрав огневую позицию, фиксирует это направление соответствующим положением опорной плиты.

Для большей точности стрельбы опорная плита должна быть несколько наклонена к горизонту, примерно на 20–30° (скат в сторону противника), вследствие чего при отсутствии естественного уклона должен быть вырыт ровик под опорную плиту (рис. 141). Если нехватает времени на открытие ровика, то до третьего заряда можно вести стрельбу и без него. Начиная с третьего заряда отрывка ровика обязательна. Самый благоприятный грунт для работы системы — грунт средней твердости.

При слабом грунте (песок и др.) под опорную плиту полезно подкладывать дерн и мешки с землей, в противном случае неизбежны большое сбивание наводки и плохая меткость. Во всех случаях необходимо, чтобы сошники установленной плиты были утоплены в грунт не менее чем на ¾ их высоты.

Следует иметь в виду, что от качества подготовки огневой позиции зависит меткость стрельбы. При достаточно плотном грунте (глина, покрытый растительностью глинозем и т. п.) опорная плита не дает большой осадки, и наводка почти не сбивается, благодаря чему увеличивается скорострельность. Ввиду затруднительности боевого питания расход мин в бою ограничен, вследствие чего должно быть уделено большое внимание выбору и подготовке огневой позиции. Слишком твердый грунт (каменистый или мерзлый) так же, как и мягкий (песок), неблагоприятно влияет на меткость стрельбы. Кроме того, каменистый и мерзлый грунт разрушительно действует на опорную плиту; в этих случаях под опорной плитой необходимо разрыхлить грунт или сделать подсыпку. Плита кладется так, чтобы ее крюки (линия их положения) были перпендикулярно плоскости стрельбы.

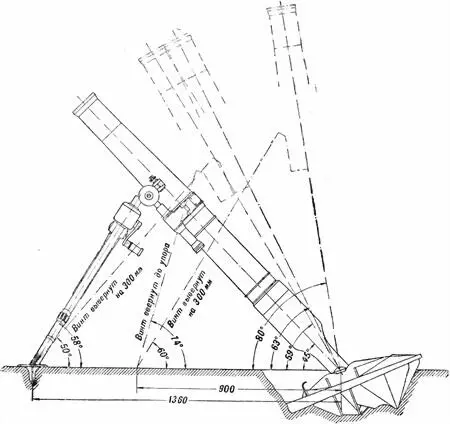

Рис. 141.Схема установки миномета на огневой позиции.

Перед стрельбой на огневой позиции, после снятия колесного хода с крюка передка, необходимо систему перевести из походного положения в боевое, для чего выполнить следующее:

1. Выбрать и подготовить огневую позицию, как было указано в выше.

2. Установить миномет на огневой позиции.

С этой целью после подготовки огневой позиции подвезти вручную колесный ход вместе с минометом. Затем поднять раму хода шворневой лапой вверх так, чтобы опорная плита встала на подготовленное для нее место. После этого освободить зажим обоймы и хомута, усилием двух-трех бойцов снять с рамы хода ствол с двуногой (не вынимая из плиты) и, разворачивая двуногу, установить ее так, чтобы ствол был направлен в заданном направлении стрельбы. После этого, отжав стяжку С (рис. 43), откатить колесный ход назад, освобождая раму колесного хода из крюков плиты.

При установке миномета необходимо следить за тем, чтобы были выполнены следующие требования:

а) сошники плиты должны быть утоплены в грунт не меньше, чем на ¾ их высоты (для этого всю плиту необходимо осадить);

б) сошники двуноги должны быть утоплены в грунт так, чтобы двунога не могла двигаться вперед; обойма двуноги должна быть прочно затянута на стволе;

в) растворение ног должно быть ограничено цепочкой;

г) сцепление ствола с плитой должно быть надежным.

После установки миномета указанным выше способом наводчик устанавливает прицел на вертлюг и укрепляет его. Заряжающий в это время устанавливает вертлюг, при помощи уровня, в горизонтальное положение и следит за тем, чтобы это положение не изменялось во время наводки и стрельбы.

Наводчик, установив прицел, приводит миномет в основное положение, для чего:

а) угломер устанавливает на деление 30–00;

б) прицел устанавливает на деление 10–00 и при помощи подъемного механизма подводит пузырек продольного уровня на середину, благодаря чему обеспечивается построение угла возвышения миномета в 45°.

При выборе и оборудовании огневой позиции и при установке миномета на ней необходимо помнить, что винт поворотного механизма позволяет менять наводку в ограниченных пределах. Если нехватает хода винта поворотного механизма, то грубая наводка осуществляется посредством передвигания двуноги в соответствующую сторону; для точной наводки пользуются винтом поворотного механизма. Если потребуется изменить направление стрельбы больше чем на 15° (в ту или другую сторону), то одновременно с перестановкой двуноги следует соответственно изменить положение опорной плиты.

1. Снять чехлы.

2. Отстегнуть чехол поворотного механизма.

3. Очистить миномет от пыли и грязи, обратив особое внимание на винты подъемного и поворотного механизмов.

4. Тщательно (насухо) пробанить канал ствола и казенник, освободив их от смазки, так как наличие последней вызывает при стрельбе недолеты и снижение меткости.

5. Тщательно осмотреть и опробовать все механизмы двуноги, убедиться в надежном соединении ствола с казенником и казенника с опорной плитой.

6. Убедиться в надежном креплении наметки на стволе и прицела в гнезде вертлюга.

7. При осмотре механизмов проверить наличие всех деталей, особенно гаек и шплинтов.

8. Убедиться в нормальном состоянии амортизатора, для чего упереться спереди в двуногу.

9. Смазать жидкой смазкой (если это требуется) все механизмы.
