Примечание . Разбирать механизм горизонтирования старого образца в следующем порядке: вывинтить установочный винт 7 и ключом 51-1 вывинтить резьбовую втулку 5 (см. рис. 15), затем вынуть проушину 6 с втулкой 4 , вывинтив установочный винт 8 ; вывинтить проушину 6 из втулки 4 ; вывинтить из корпуса 2 винт 3 , вращая проушину 9 .

Для сборки механизма горизонтирования необходимо:

— ввинтить в корпус 2 винт 3 , вращая проушину 9 ;

— навинтить втулку 4 на проушину 6 и, закрепив ее установочным винтом 8 , вставить проушину 6 с втулкой 4 в корпус 2 ;

— ввинтить ключом 51-1 в корпус 2 резьбовую втулку 5 до совмещения отверстий под винт, ввинтить установочный винт 7 .

Устройство вертлюга

Корпус вертлюга 7 (рис. 16) представляет собой сплошную фигурную деталь, в верхней части которой имеются два цилиндрических отверстия а для крепления штоков амортизатора и в нижней части, по краям, — две проушины б для винта поворотного механизма.

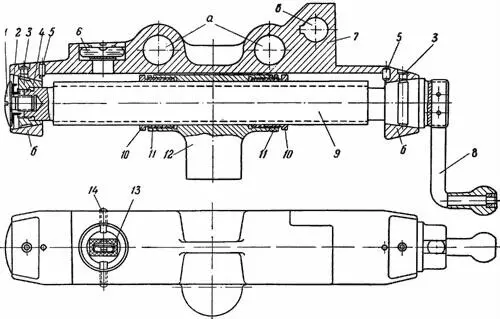

Рис. 16.Вертлюг с поворотным механизмом:

1 — пробка ( 3-32 ); 2 — шайба ( 3-68 ); 3 — масленка с шариком ( Сб2-2 ); 4 — конус ( 3-31 ); 5 — штифт ( 3-35 ); 6 — уровень ( Сб3-2 ); 7 — корпус вертлюга ( 3-30 ); 8 — рукоятка ( Сб3-7 ); 9 — винт ( 3-29 ); 10 — регулирующие гайки ( 3-27 ); 11 — контргайки ( 3-28 ); 12 — корпус матки ( 3-26 ); 13 — защитная втулка ( 3–4 ); 14 — установочный винт ( 3–5 ); а — отверстия для крепления штоков амортизатора; б — проушины для винта поворотного механизма; в — отверстие под переходный кронштейн прицела

В верхней части справа (если смотреть сзади) находится прилив, в котором имеется отверстие в со шпоночной канавкой для закрепления переходного кронштейна прицела, В верхней части справа на вертлюге крепится уровень 6 , который в нерабочем положении закрывается защитной втулкой 13 .

Переходный кронштейндля установки прицела состоит из корпуса 2 (рис. 17), на который навинчены две гайки 4 и вставлена шпонка 8 . Внутри корпуса помещены ось 3 с конусной головкой и пружина 1 . На конце оси помещена рукоятка 6 , закрепленная штифтом 7 . При повороте рукоятки 6 штифт 5 скользит по фигурному вырезу корпуса, перемещая ось 3 вдоль корпуса кронштейна. Прицел осью вставляют в отверстие о так, чтобы штифт оси прицела вошел в прорезь головки корпуса 2 кронштейна, после чего рукоятку поворачивают вправо. При этом конус под действием пружины входит в вырез оси прицела и удерживает прицел.

Рис. 17.Переходный кронштейн для установки прицела на миномет:

1 — пружина ( 3 ); 2 — корпус кронштейна ( 1 ); 3 — ось ( 2 ); 4 — гайки ( 6 ); 5 и 7 — штифты ( 5 ); 6 — рукоятка ( 7 ); 8 — шпонка ( 4 ); О — отверстие

Для установки кронштейна необходимо:

— выбить штифт 7 рукоятки и снять рукоятку 6 с оси 3 ;

— свинтить гайки 4 с корпуса;

— вставить кронштейн хвостовой частью в отверстие в вертлюга (см. рис. 16) так, чтобы головка кронштейна была вверху и впереди; кронштейн должен входить в отверстие туго; разрешается слегка ударять молотком по головке кронштейна;

— навинтить гайки 4 (см. рис. 17) и затянуть их при помощи бородка и молотка; бородок вставлять в шлицы гайки;

— поставить рукоятку 6 и заштифтовать ее.

После установки переходный кронштейн с миномета не снимается.

Примечание . В минометах старого образца уровень крепится винтами на специальной площадке вертлюга и закрывается кожухом. Кроме того, у некоторых минометов уровень крепится на задней полке вертлюга слева и имеет секторный паз для регулировки при помощи зажимного винта, расположенного в этом пазу.

При установке прицела МПМ-44 на вертлюге миномета прицел осью вставляют в отверстие переходного кронштейна так, чтобы штифт оси вошел в прорези на корпусе кронштейна. Рукоятка кронштейна при этом должна быть отжата в крайнее левое положение. После постановки прицела (запирающий конус оси кронштейна должен попасть в выемку на оси прицела) рукоятка кронштейна должна быть отжата в крайнее правое положение.

Устройство и действие поворотного механизма

Устройство поворотного механизма

Поворотный механизм предназначен для точной наводки миномета в горизонтальной плоскости.

Поворотный механизм смонтирован в корпусе вертлюга и состоит из винта 9 (см. рис. 16) с рукояткой, матки 12 и конуса 4 , навинчиваемого на узкую часть винта и закрепляемого специальной шайбой 2 с пробкой 1 ; винт одним концом (конусной частью) упирается в одну проушину вертлюга, а другим концом укрепляется во второй проушине при помощи конуса 4 .

Матка 12 поворотного механизма имеет регулирующие гайки 10 (для устранения осевого люфта винта) и контргайки 11 .

Действие поворотного механизма

При вращении рукоятки винт вывинчивается из матки или ввинчивается в нее и движется поступательно (вправо или влево), а вместе с ним движется вертлюг с амортизатором. Ствол миномета, закрепленный в обойме амортизатора, перемещается в горизонтальной плоскости, поворачиваясь шаровой пятой казенника в шаровой опоре плиты.

Разборка и сборка поворотного механизма

Разборка

Перед разборкой поворотного механизма необходимо отделить двуногу-лафет от ствола (см. п. 4). Затем отделить амортизатор от двуноги, для чего отогнуть шайбы 10 (рис. 18) и сдвинуть гайки 9 со штоков 4 .

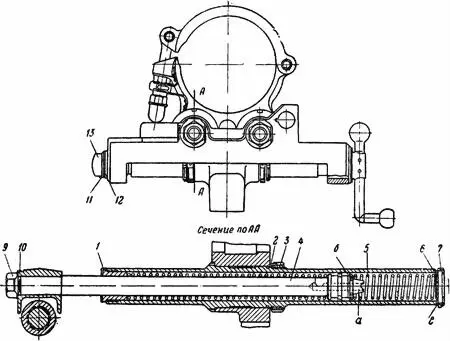

Рис. 18.Вариантный вертлюг и амортизатор:

1 — втулка; 2, 10 и 11 — предохранительные шайбы; 3 и 9 — гайки; 4 — шток; 5 — малая пружина амортизатора; 6 — крышка; 7 — штифт; 8 — шплинт; 12 — шайба; 13 — гайка; а — выступ; б — виток

Ключом 51–15 вывинтить пробку 1 (см. рис. 16) и вынуть шайбу 2 . Придерживая ключом Сб51-20 конус 4 и вращая рукоятку 8 , вывинтить винт 9 из конуса 4 . Вынуть конус 4 . Придерживая матку и двуногу, вывинтить винт 9 из матки и вынуть его из вертлюга.

Если требуется разобрать матку, то необходимо выбить штифт 8 (см. рис. 10), соединяющий матку с верхней частью винта подъемного механизма, свинтить матку с конца винта подъемного механизма, отвинтить на 1–2 оборота контргайки 11 (см. рис. 16) вращая их по часовой стрелке (у контргаек 11 и регулирующих гаек 10 резьба левая), и вывинтить регулирующие гайки 10 из корпуса матки. Свинтить контргайки с регулирующих гаек.
