г) ввинтить упор 18 ;

— поставить рычаг 7 так, чтобы он своими рожками входил между упорной втулкой 25 и ползуном 23 ;

— поставить ручку рычага со звеном 8 (см. рис. 3) так, чтобы она своим квадратным сечением вошла в соответствующее отверстие рычага 7 (см. рис. 4), и ввинтить установочный винт 6 ;

— поставить на место крючок 4 так, чтобы он своим пазом охватил палец рычага 5 ;

— поставить и ввинтить в казенник ось крючка 2 так, чтобы она прошла через круглое отверстие крючка;

— поставить крышку 3 и закрепить ее винтами 9 ;

— навинтить казенник на трубу до совпадения риски на казеннике с белой полосой на стволе; собрать ствол с двуногой-лафетом (см. п. 4).

Примечание . При сборке стреляющего приспособления первых выпусков при постановке выключателя (см раздел «Сборка стреляющего приспособления») его надо предварительно собрать, для чего:

— навинтить втулку 3 (см. рис. 7) на стопор 4 и надеть квадратную втулку 2 ;

— вставить квадратную втулку 2 со стопором 4 в корпус выключателя так, чтобы втулка 3 фланцами уперлась в выточку корпуса, а квадратная втулка 2 своей выточкой для шпильки встала вдоль отверстия корпуса для той же шпильки, и вставить шпильку;

— вставить в гнездо казенника собранный выключатель так, чтобы его квадратное окно располагалось вдоль центрального канала казенника, а вертикальный срез выключателя был направлен в сторону ствола: ключом 51-4 ввинтить резьбовое кольцо 13 (см. рис. 4), надеть на квадратный хвост выключателя ручку 1 (см. рис. 8), установив ее в положение «С», после чего навинтить барашек 5 и застопорить его винтом.

Двунога-лафет (рис. 10) предназначена для опоры ствола миномета в боевом положении и для придания стволу миномета углов вертикальной и горизонтальной наводки.

Двунога-лафет состоит из двуноги с подъемным механизмом, механизмом горизонтирования и вертлюга с поворотным механизмом и амортизатором.

Устройство двуноги

Двунога состоит из двух трубчатых ног — правой 1 и левой 10 , которые оканчиваются внизу опорами — тарелями 11 с сошниками 12 и вилками 7 , подъемного механизма 9 , механизма горизонтирования 4 , зажима 2 и цепи 13 с пружиной.

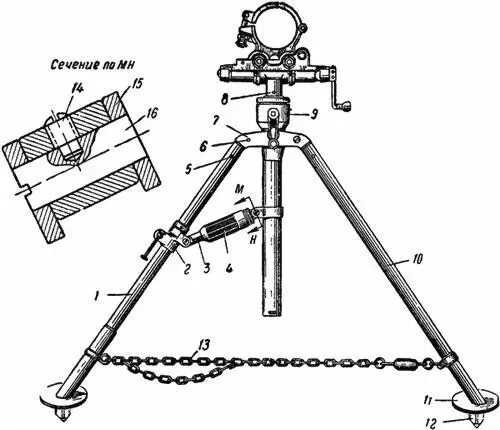

Рис. 10.Двунога-лафет:

1 — труба правой ноги ( 2-31 ); 2 — зажим ( Сб2-16 ); 3 — винт ( 2-43 ); 4 — механизм горизонтирования ( Сб2-13 ); 5 — конический штифт ( 2-24 ); 6 — винт ( 2-23 ); 7 — правая щека вилки ( 2-22 ); 8 — цилиндрический штифт 6 Пр 1 3×50 ( 3-65 ); 9 — подъемный механизм ( Сб2-4 ); 10 — труба левой ноги ( 2-27 ); 11 — тарель ( 2-26 ); 12 — перо сошника ( 2-25 ); 13 — цепь ( Сб2-17 ); 14 — винт ( 2-51 ); 15 — проушина ( 2-45 ); 16 — ось ( 2-50 )

Вилка 7 состоит из двух половин (щек), которые скреплены винтами 6 . На собранные и надетые на цапфы корпуса подъемного механизма вилки навинчиваются трубы ног и закрепляются коническими штифтами 5 . В войсковых частях ноги от корпуса подъемного механизма не отделяются.

Устройство и действие подъемного механизма

Устройство подъемного механизма

Подъемный механизм предназначается для изменения углов возвышения ствола миномета.

Подъемный механизм (рис. 11) собран в корпусе 3 подъемного механизма, который представляет собой цилиндрическую коробку с длинным кожухом для направления винта 7 подъемного механизма. На корпусе имеются цапфы, которые предназначены для закрепления вилок ног двуноги и являются осью вращения ног двуноги при их складывании и разведении.

На дне коробки корпуса находится упорный шарикоподшипник 1 . На верхнее кольцо шарикоподшипника опирается матка 2 подъемного механизма, входящая в зацепление с малой шестерней 8 . С маткой при помощи нарезки связан винт 7 подъемного механизма. Сверху на корпус навинчивается крышка 5 , которая стопорится винтом 4 ; снизу ввинчивается дно 11 корпуса, стопорящееся винтом 12 .

Примечание . В войсках имеются минометы, у которых дно корпуса закрепляется шплинтом (дно не имеет резьбы).

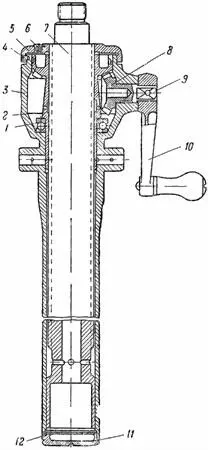

Рис. 11.Подъемный механизм:

1 — упорный шарикоподшипник ( 2–2 ); 2 — матка ( 2-15 ); 3 — корпус подъемного механизма ( 2–1 ); 4 — установочный винт ( 2-46 ); 5 — крышка ( 2-10 ); 6 — масленка с шариком ( Сб2-2 ); 7 — винт подъемного механизма ( 2-16 ); 8 — малая шестерня ( 2–3 ); 9 — штифт ( 2–6 ); 10 — рукоятка ( Сб2-1 ); 11 — дно корпуса ( 2-19 ); 12 — винт ( 2-20 )

Крышка навинчивается так, чтобы не было качания матки с винтом в осевом направлении и чтобы матка могла свободно вращаться.

На выступающий из корпуса четырехгранный конец малой шестерни 8 надета рукоятка 10 и закреплена штифтом 9 .

Действие подъемного механизма

Вращение рукоятки 10 передается малой шестерне 8 . Шестерня вращает матку 2 , в которой помещается винт 7 . Винт, жестко связанный с маткой поворотного механизма, вращаться не может, а движется только поступательно вверх или вниз и изменяет этим угол возвышения ствола миномета.

Разборка и сборка подъемного механизма

Разборка

Перед разборкой подъемного механизма необходимо отделить двуногу-лафет от ствола (см. п. 4) и отделить амортизатор от двуноги, для чего отогнуть шайбы 2 и свинтить гайки 3 (см. рис. 18).

Разборку подъемного механизма производить в следующем порядке:

— выбить бородком штифт 8 , крепящий матку поворотного механизма на винте подъемного механизма, и свинтить матку вместе с поворотным механизмом с винта подъемного механизма (см. рис. 10);

— вывинтить установочный винт 4 (см. рис. 11) крышки и ключом Сб51-20 свинтить крышку 5 ;

— вывинтить на 5—10 оборотов винт подъемного механизма и вынуть винт 7 с маткой 2 , направляя его вверх; свинтить матку с винта;

— вывинтить штифт 9 рукоятки 10 и снять рукоятку;

— вынуть из корпуса малую шестерню 8 и упорный шарикоподшипник 1 ;

— вывинтить винт 12 и дно 11 корпуса.

В минометах, у которых дно корпуса крепится шплинтами, вынуть шплинты и вынуть дно корпуса.

Сборка

Сборку подъемного механизма производить в следующем порядке:
